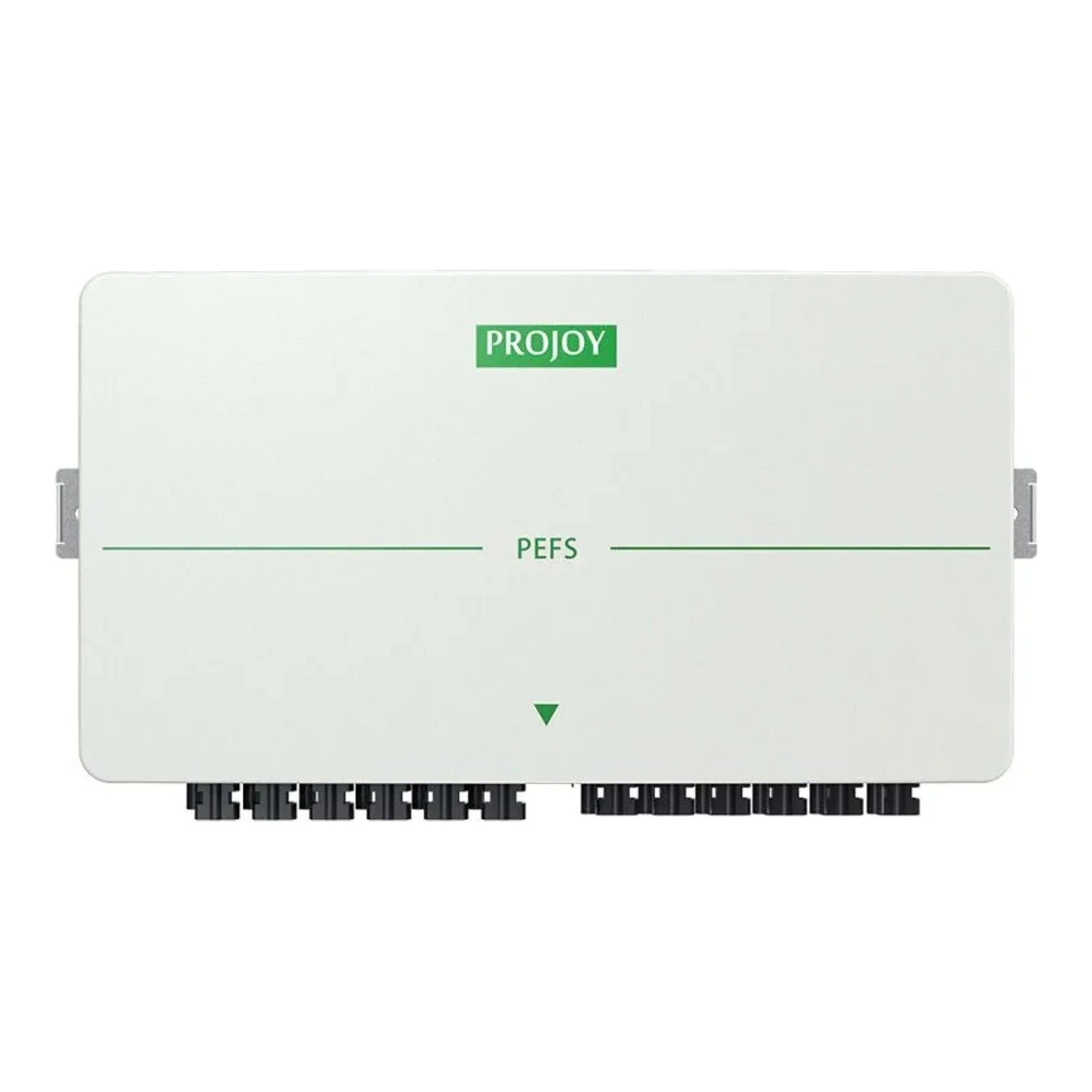

Wyłącznik PPOŻ PROJOY PEFS-EL50H-8 – P2 (MC4) – 4 stringi

Przeciwpożarowy wyłącznik bezpieczeństwa PROJOY PEFS-EL50H-8 to izolacyjny rozłącznik DC zaprojektowany dla instalacji fotowoltaicznych, który pozwala na szybkie i bezpieczne odcięcie napięcia stałego przy zdarzeniach wymagających wyłączenia zasilania AC. Urządzenie stosowane jest w celu ochrony ratowników oraz ograniczenia uszkodzeń systemu PV.

Producent: ProJoy Electric Co., Ltd. (XinTang Industrial Zone, PingJiang District, Suzhou, Chiny). ProJoy jest dostawcą przełączników DC do PV, oferując produkty z certyfikatami międzynarodowymi oraz autorskim rozwiązaniem izolacji fizycznej z gaszeniem łuku bez konieczności zdalnej komunikacji.

Parametry elektryczne

• Napięcie łańcuchowe (Vdc): 300 ~ 1500 V
• Prąd znamionowy (wariant 50H): 50 A
• Liczba wejść/stringów (wariant -8): 8
• Napięcie sterowania AC: 100 Vac - 270 Vac (nominalnie 230 Vac)
• Prąd wyzwalający (AC): 30 mA; średnio 100 mA; max 300 mA
• Napięcie pomocnicze sterowania: 24 Vdc, max 300 mA
• Zakres temperatury pracy: -20 °C do +50 °C
• Maksymalna temperatura przed automatycznym wyłączeniem: +70 °C
• Standardy i certyfikaty: CE; EN 60947-1 & 3; UL508I; GB14048.3 (kategoria DC-PV2 / DC-PV1)
• Liczba operacji: 10000 operacji mechanicznych; >1500 operacji pod obciążeniem (PV1)

Parametry mechaniczne

• Stopień ochrony obudowy: IP66
• Klasa ochrony: II
• Obudowa: tworzywo sztuczne, szczelna, wyposażona w zawór oddechowy przeciwdziałający kondensacji
• Wymiary obudowy (rysunek techniczny): front szer. 204.0 mm, wysokość 170.0 mm (wymiary zamieszczone na rysunkach wymiarowych)
• Wymiary pokrywy (rysunek): 250 x 220 mm (pokrywa) wraz z oznaczonymi otworami montażowymi
• Dodatki montażowe: opcjonalne zestawy dławików kablowych M12, złącza BC03D lub zestawy złącz MC4
