Wysokonapięciowy Magazyn Energii DEYE BOS-A moduł sterujący BOS-A-PDU-2

Wysokonapięciowy moduł sterujący BOS-A-PDU-2 to dedykowany panel kontrolny i złączeniowy systemu magazynowania energii BOS-A firmy Deye. Zapewnia bezpieczne połączenie i komunikację pomiędzy pakietami baterii BOS-A, przetwornicami (PCS) oraz urządzeniami nadzorczymi; umożliwia ręczne odłączanie oraz dostęp serwisowy i aktualizację BMS przez porty USB i komunikacyjne.

Producentem modułu jest Deye — firma specjalizująca się w rozwiązaniach magazynowania energii i inwerterach fotowoltaicznych. W materiale katalogowym Deye przedstawia moduł BOS-A-PDU-2 jako element systemu BOS-A, opisując jego funkcje komunikacyjne (RS485/CAN/Bluetooth), zabezpieczenia i interfejsy wymagane w instalacjach C&I.

Parametry elektryczne i techniczne

• Zakres napięcia pracy DC: 200–1000 V DC
• Maksymalny prąd ładowania/rozładowania: 160 A
• Zasilanie pomocnicze/Wejście CC: 12±2% V / 4.15 A (wejście zasilania pomocniczego)
• Porty komunikacyjne: COMM1, COMM2, PCS COM, IN COM, OUT COM, Ethernet (funkcjonalności w niektórych wariantach nie w pełni rozwinięte)
• Wejścia/wyjścia baterii i PCS: złącza B+ / B-, PCS1+, PCS1-, PCS2+, PCS2-
• Funkcje ochronne: wyłącznik izolacyjny, wskaźniki HV i alarmu, możliwość transmisji alarmów BMS
• Porty dodatkowe: USB (aktualizacja BMS i rozbudowa pamięci), Bluetooth (połączenie z aplikacją mobilną)

Parametry mechaniczne i środowiskowe

• Stopień ochrony: IP20
• Zakres temperatur pracy (ładowanie): 0 °C do 55 °C
• Zakres temperatur pracy (rozładowanie): -20 °C do 55 °C
• Temperatura składowania: 0 °C do 35 °C
• Wymiary (S×W×G): 632 × 572 × 142.2 mm
• Masa: 21 kg

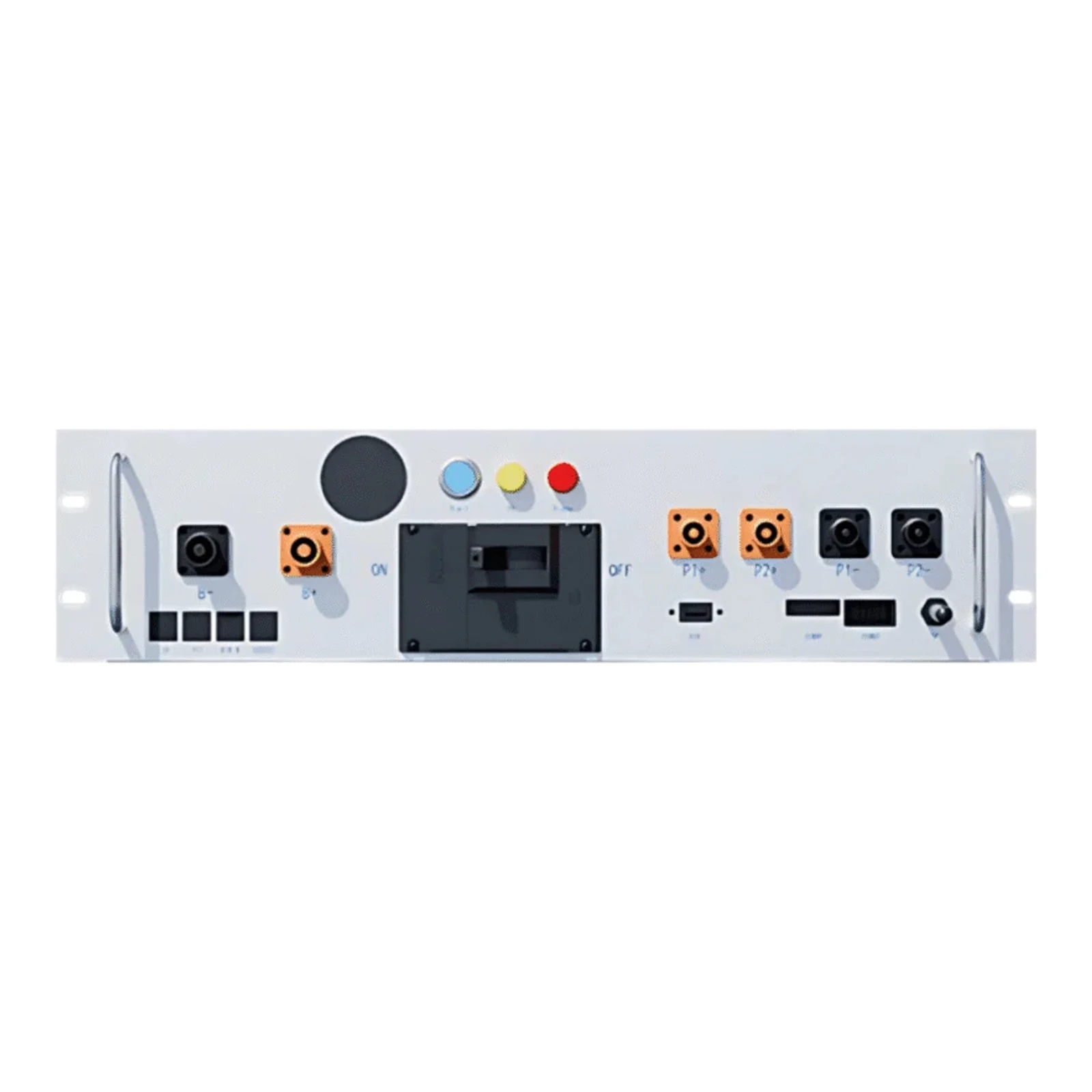

• Wskaźniki i elementy na panelu frontowym: wyświetlacz/ekran stanu, przycisk START (12 V), lampki: HV (żółta), ALRM (czerwona)
