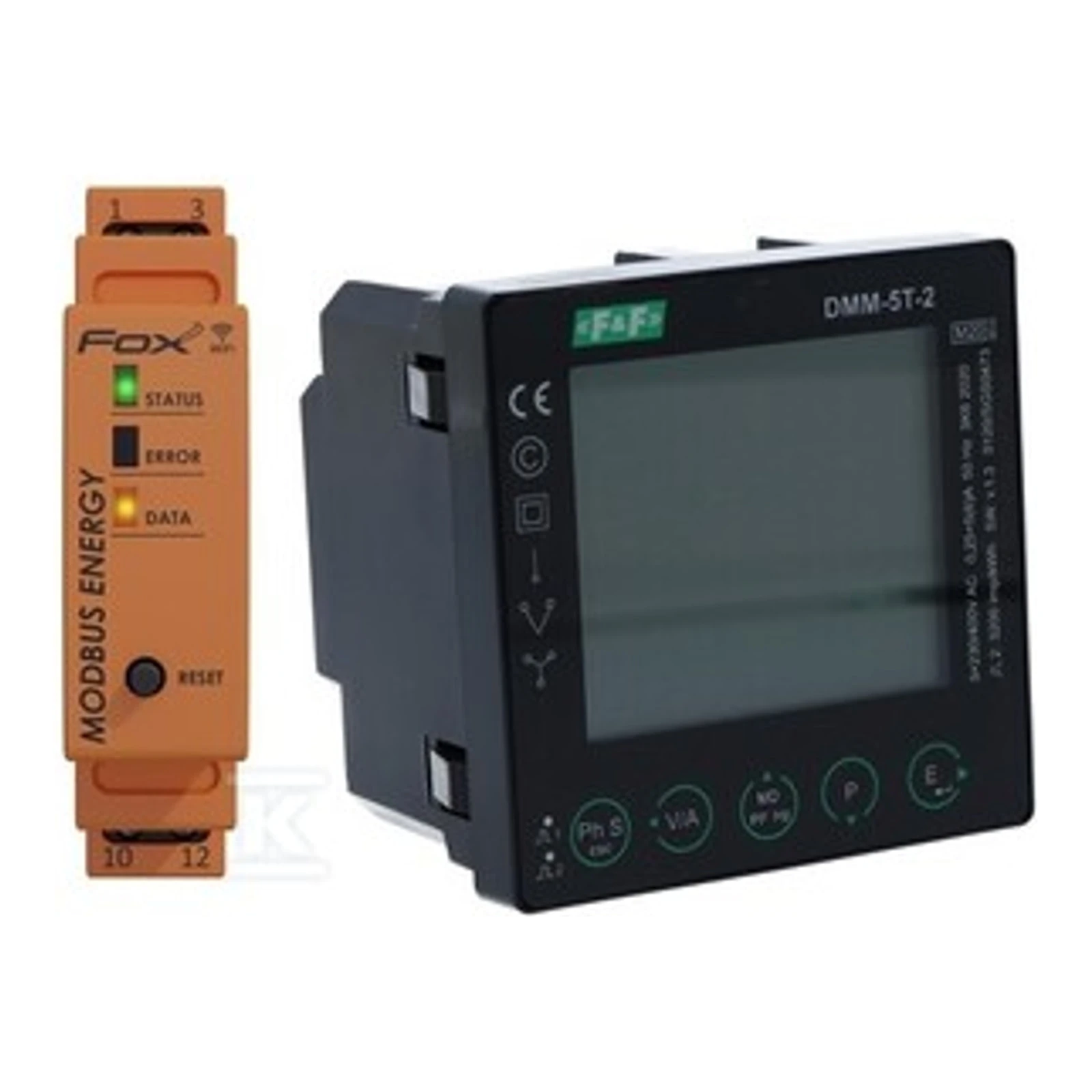

Zest.analizr DMM-5T-2&INTEGR wi-modbus-d

Multifunkcyjny, panelowy miernik trójfazowy DMM-5T-2 przeznaczony do wszechstronnego monitorowania parametrów jednej lub trzech faz instalacji zasilania. Urządzenie mierzy napięcia fazowe i międzyfazowe, prądy fazowe, moce czynne, bierne i pozorne, współczynnik mocy oraz zapewnia pomiar energii w pełnym zakresie czterech ćwiartek (import/eksport). Dodatkowo analizuje rozkład harmonicznych napięcia i prądu do 63. harmonicznej oraz wyświetla wartości MIN/MAX, średnie i wskazania zapotrzebowania (demand).

Informacje o producencie

F&F Filipowski sp. j. – polski producent urządzeń pomiarowych i automatyki przemysłowej. Siedziba firmy znajduje się w Pabianicach. Producent deklaruje zgodność urządzenia z dyrektywami LVD 2014/35/EU i EMC 2014/30/UE oraz udostępnia deklarację zgodności i dokumentację na stronie www.fif.com.pl. Urządzenie objęte jest 24-miesięczną gwarancją od daty zakupu.

Wybrane parametry elektryczne

• System pomiarowy: 1P2W, 3P3W, 3P4W (wybór typu sieci)
• Zakres pomiaru napięcia: 58–276 V AC (L–N), 100–480 V AC (L–L)
• Częstotliwość pracy: 45–65 Hz (zakres podany w specyfikacji pomiarowej 45–55 Hz przy napięciu)
• Pomiar prądu: pomiar pośredni za pomocą przekładników prądowych 5 A (zakres nominalny In 0.25–5 (6) A zależny od przekładnika)
• Dokładność: napięcie 0,2 %; prąd 0,2 %; moc czynna 0,5 %; moc bierna 1 %; energia czynna klasa 0,5S (IEC62053-22)
• Harmoniczne: pomiar THD i składowych harmonicznych od 2 do 63 harmonicznej (dokładność 2 % dla THD)
• Wyjścia impulsowe: 2 pasywne wyjścia impulsowe (open collector), P2 fabrycznie ustawione 3200 imp/kWh; max obciążenie wyjścia: U ≤ 30 V, I ≤ 20 mA
• Komunikacja: interfejs RS-485, protokół Modbus RTU, prędkości 2400/4800/9600/19200/38400 bps, parzystość BRAK/EVEN/ODD, 1 lub 2 bity stopu

Parametry mechaniczne

• Wymiary obudowy: 96 × 96 × 62 mm
• Wymiary otworu montażowego: 92 × 92 mm
• Grubość panelu: 1 ÷ 5 mm
• Stopień ochrony: front IP54, tył IP20
• Temperatura pracy: -25 ÷ 55 °C; temperatura przechowywania -40 ÷ 70 °C
• Konsumpcja mocy: typowa ≤ 2 VA, chwilowa ≤ 15 VA; moc pobierana na fazę 0,5 VA
• Materiał obudowy / palność: obudowa spełnia UL94–V0
