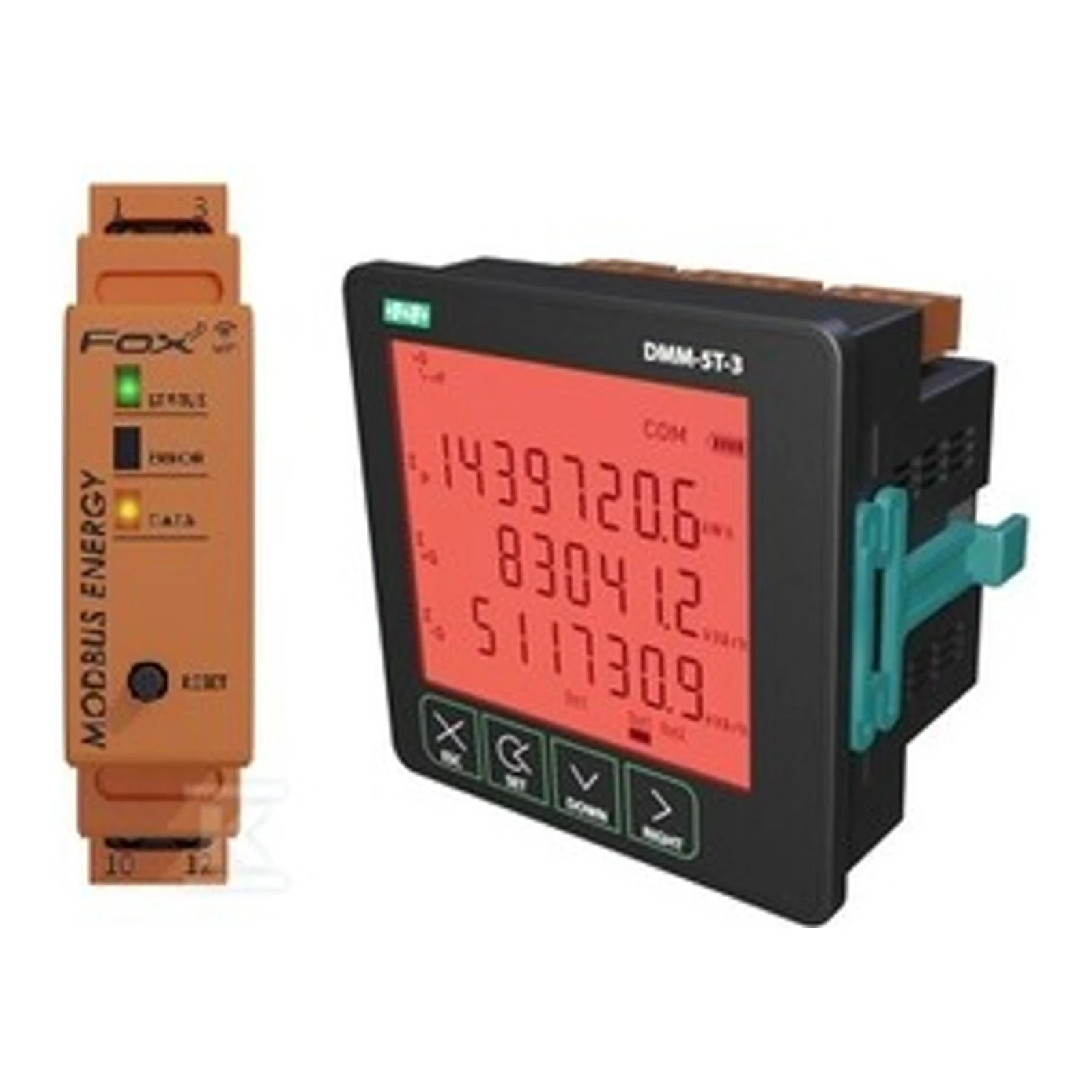

Zest.analizr DMM-5T-3&INTEGR wi-modbus-d

Multifunkcyjny analizator energii DMM-5T-3 to trójfazowy miernik elektryczny z komunikacją RS-485 Modbus RTU, przeznaczony do pomiarów czterokwadrantowych. Urządzenie mierzy napięcia i prądy każdej fazy oraz wartości całkowite (m.in. moce czynne, bierne i pozorne, współczynnik mocy, częstotliwość), rejestruje energie importu/eksportu i zanotowane zdarzenia oraz analizuje zawartość harmonicznych do 55. rzędu.

Informacje o producencie

Producentem urządzenia jest F&F Filipowski sp. j. (oznaczenie handlowe f&f), firma specjalizująca się w aparaturze pomiarowej i urządzeniach automatyki. Dokumentacja produktu (instrukcja użytkownika) i deklaracje zgodności dostępne są na stronie producenta.

Parametry elektryczne i funkcjonalne

• Napięcie zasilania: 85÷240 V AC
• Częstotliwość pracy: 50/60 Hz
• Pobór mocy: <10 VA
• Wejście napięciowe: 5÷330 V AC; zakres pomiaru napięcia: 1 V ÷ 600 kV
• Wejście prądowe: 1 mA ÷ 5,5 A; zakres pomiaru prądu: 1 mA ÷ 50 000 A
• Dokładność pomiaru napięcia i prądu: ±0,2%
• Dokładność mocy czynnej: ±0,5%; mocy biernej: ±1%
• Zakres harmonicznych: pomiar napięć i prądów do 55. harmonicznej
• Komunikacja: RS-485 Modbus RTU
• Wyjścia i wejścia dodatkowe: 2 wyjścia przekaźnikowe (2 A / 250 V AC, obciążenie rezystancyjne), 1 wejście cyfrowe (9÷24 V DC)

Parametry mechaniczne i wymiary

• Wyświetlacz: szklany LCD 71,5 × 61,5 mm
• Wymiary zewnętrzne (front): 97,5 × 97,5 mm
• Wymiary otworu montażowego: 91 × 91 mm
• Głębokość całkowita: 89,7 mm
• Głębokość modułu (wymiary wewnętrzne): 61,6 mm
• Montaż: montaż do przedniego panelu, połączenie za pomocą wtykowych zacisków
• Ciężar: <300 g
• Stopień ochrony: IP54 (panel czołowy), IP20 (obudowa)
