Zest.liczn LE-01MQ&INTEGR wi-modbus-d

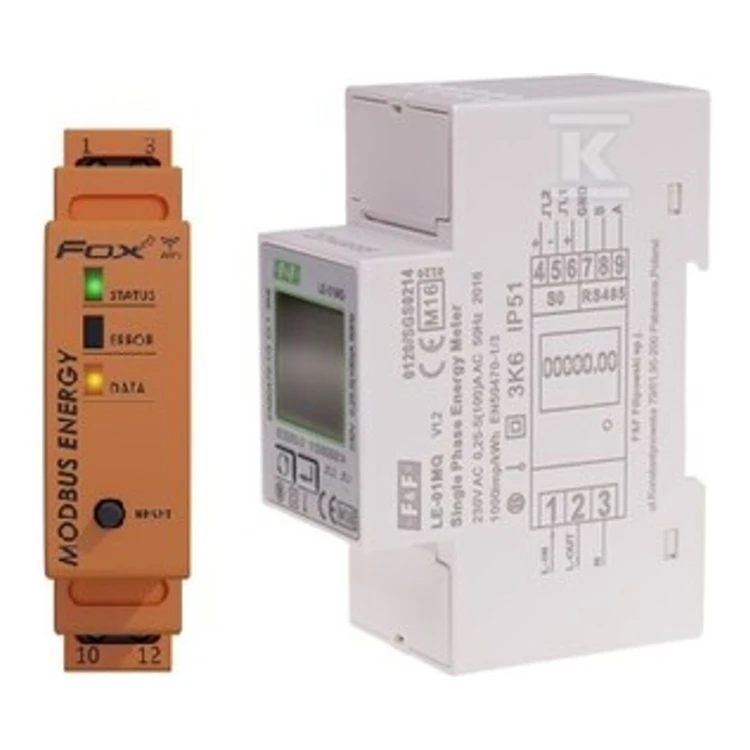

LE-01MQ to jednofazowy, elektroniczny licznik energii elektrycznej z pomiarem dwukierunkowym i analizą parametrów sieci. Urządzenie rejestruje energię czynną i bierną (import/eksport), wartości chwilowe (napięcie, prąd, moc, moc pozorna, moc bierna, współczynnik mocy), częstotliwość oraz maksymalne zapotrzebowanie mocy. Wyposażone jest w dwa wyjścia impulsowe oraz port komunikacyjny RS-485 z obsługą protokołu Modbus RTU, umożliwiając zdalny odczyt i integrację w sieci pomiarowej.

Informacje o producencie

Producent: F&F Filipowski sp.j., z siedzibą w Pabianicach (Konstantynowska 79/81). Firma dostarcza urządzenie pod oznaczeniem LE-01MQ i udostępnia dokumentację techniczną oraz wsparcie serwisowe. W instrukcji podano numer certyfikatu i zgodność z dyrektywami oraz informacje gwarancyjne.

Parametry elektryczne i funkcjonalne

• System pomiarowy: 1P2W – jednofazowy 2-przewodowy (230 V + N).
• Napięcie odniesienia: 230 V AC (zakres 176–276 V AC).
• Częstotliwość: nominalnie 50 Hz (akceptowane 50/60 Hz ±2%).
• Prąd: Ib = 5 A, Imax = 100 A, Imin = 0.25 A, prąd startu 0.4% Ib.
• Moc czynna / bierna / pozorna: pomiar mocy aktywnej (W), biernej (Var) i pozornej (VA) z dokładnością ±1% zakresu maksymalnego (dla mocy) i ±1% IEC 62053-21 dla energii czynnej.
• Klasa dokładności: klasa B (szczegółowe dokładności: napięcie 0.5% zakresu max, prąd 0.5% nominału, częstotliwość 0.2% środek zakresu, cosφ 1% jedności).
• Energia: rejestruje energię czynną importowaną/eksportowaną oraz energię bierną import/eksport; całkowita energia dostępna w rejestrach.
• Wyjścia impulsowe: 2 x OC (open collector) 27 V DC / 27 mA; wyjście 1 programowalne dla kWh/kVarh z wyborem stałej impulsu (1/10/100/1000) i szerokością impulsu (60/100/200 ms); wyjście 2 stałe dla kWh (3200 impulsów/kWh) z szerokością 200 ms.
• Komunikacja: RS-485 z Modbus RTU; adres sieci 1–247; prędkości transmisji 1200/2400 (domyślnie)/4800/9600 bps; parzystość NONE/ODD/EVEN; bity stopu 1/2.

Parametry mechaniczne i środowiskowe

• Montaż: na szynie DIN.
• Obudowa: materiał samogasnący UI94 V-0.
• Stopień ochrony: IP51 (wewnątrz obudowy).
• Temperatura pracy: -25 ÷ 55°C; temperatura przechowywania: -40 ÷ 70°C.
• Wilgotność względna: 0 ÷ 95% bez kondensacji.
• Kategoria instalacji i środowisko mechaniczne: CAT II, M1, stopień zanieczyszczenia E2.
• Zabezpieczenia antymanipulacyjne: gniazda zacisków z możliwością plombowania; laserowo wygrawerowany numer seryjny.
