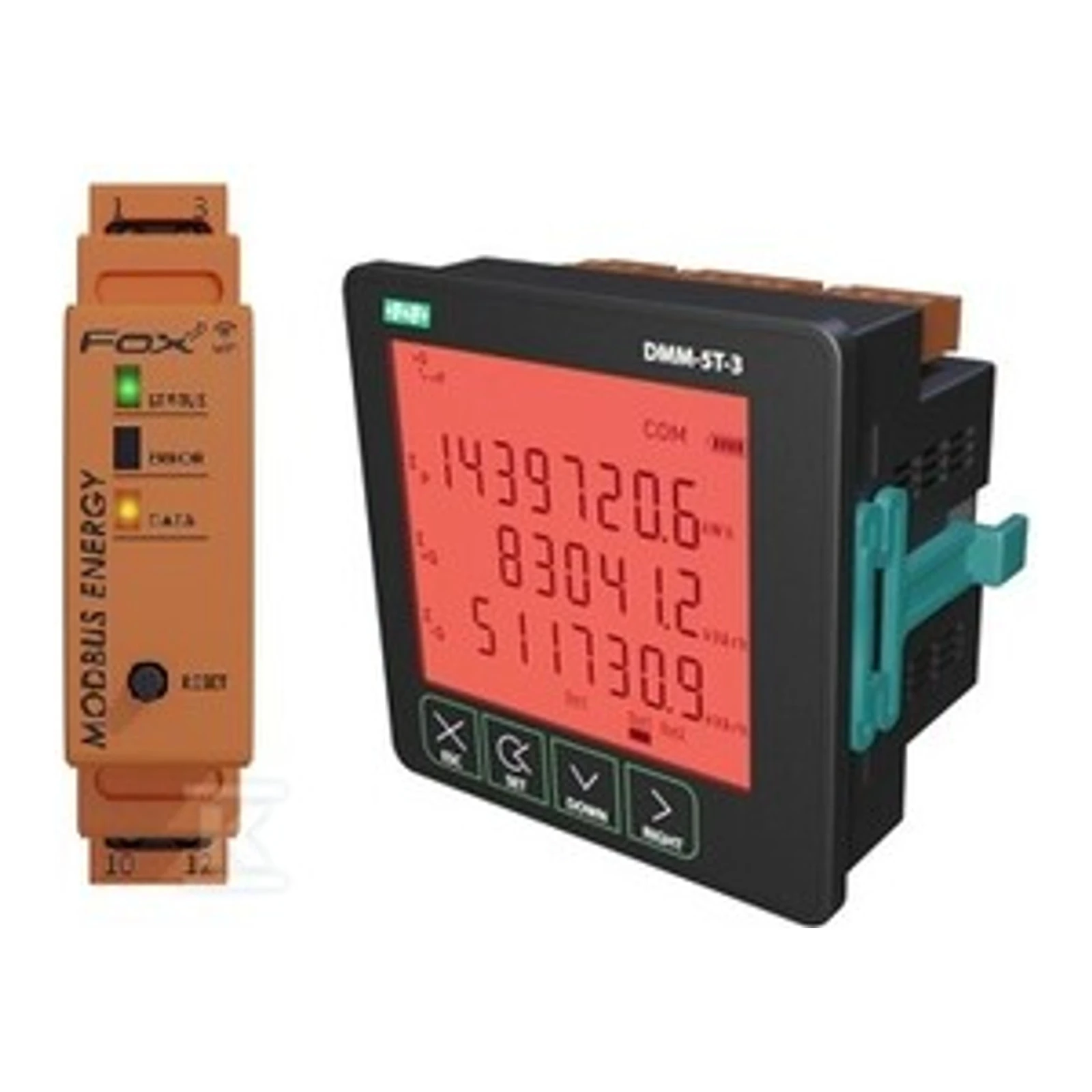

Kit de analisador DMM-5T-3&INTEGR wi-modbus-d

O analisador multifuncional de energia DMM-5T-3 é um medidor elétrico trifásico com comunicação RS-485 Modbus RTU, destinado a medições quadrantes. O dispositivo mede tensões e correntes de cada fase, bem como valores totais (incluindo potências ativas, reativas e aparentes, fator de potência, frequência), registra energias de importação/exportação e eventos registrados, e analisa o conteúdo harmônico até a 55ª ordem.

Informações sobre o fabricante

O fabricante do dispositivo é F&F Filipowski sp. j. (designação comercial f&f), uma empresa especializada em equipamentos de medição e dispositivos de automação. A documentação do produto (manual do usuário) e declarações de conformidade estão disponíveis no site do fabricante.

Parâmetros elétricos e funcionais

• Tensão de alimentação: 85÷240 V AC
• Frequência de operação: 50/60 Hz
• Consumo de potência: <10 VA
• Entrada de tensão: 5÷330 V AC; faixa de medição de tensão: 1 V ÷ 600 kV
• Entrada de corrente: 1 mA ÷ 5,5 A; faixa de medição de corrente: 1 mA ÷ 50 000 A
• Precisão de medição de tensão e corrente: ±0,2%
• Precisão de potência ativa: ±0,5%; potência reativa: ±1%
• Faixa harmônica: medição de tensões e correntes até a 55ª harmônica
• Comunicação: RS-485 Modbus RTU
• Saídas e entradas adicionais: 2 saídas de relé (2 A / 250 V AC, carga resistiva), 1 entrada digital (9÷24 V DC)

Parâmetros mecânicos e dimensões

• Display: LCD de vidro 71,5 × 61,5 mm
• Dimensões externas (frente): 97,5 × 97,5 mm
• Dimensões do orifício de montagem: 91 × 91 mm
• Profundidade total: 89,7 mm
• Profundidade do módulo (dimensões internas): 61,6 mm
• Montagem: montagem no painel frontal, conexão através de terminais plugáveis
• Peso: <300 g
• Grau de proteção: IP54 (painel frontal), IP20 (carcaça)
