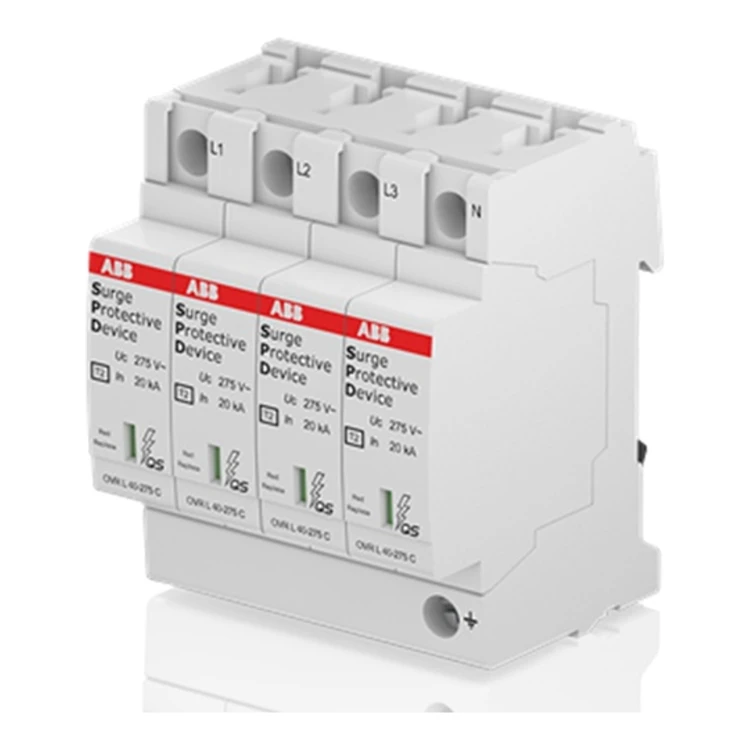

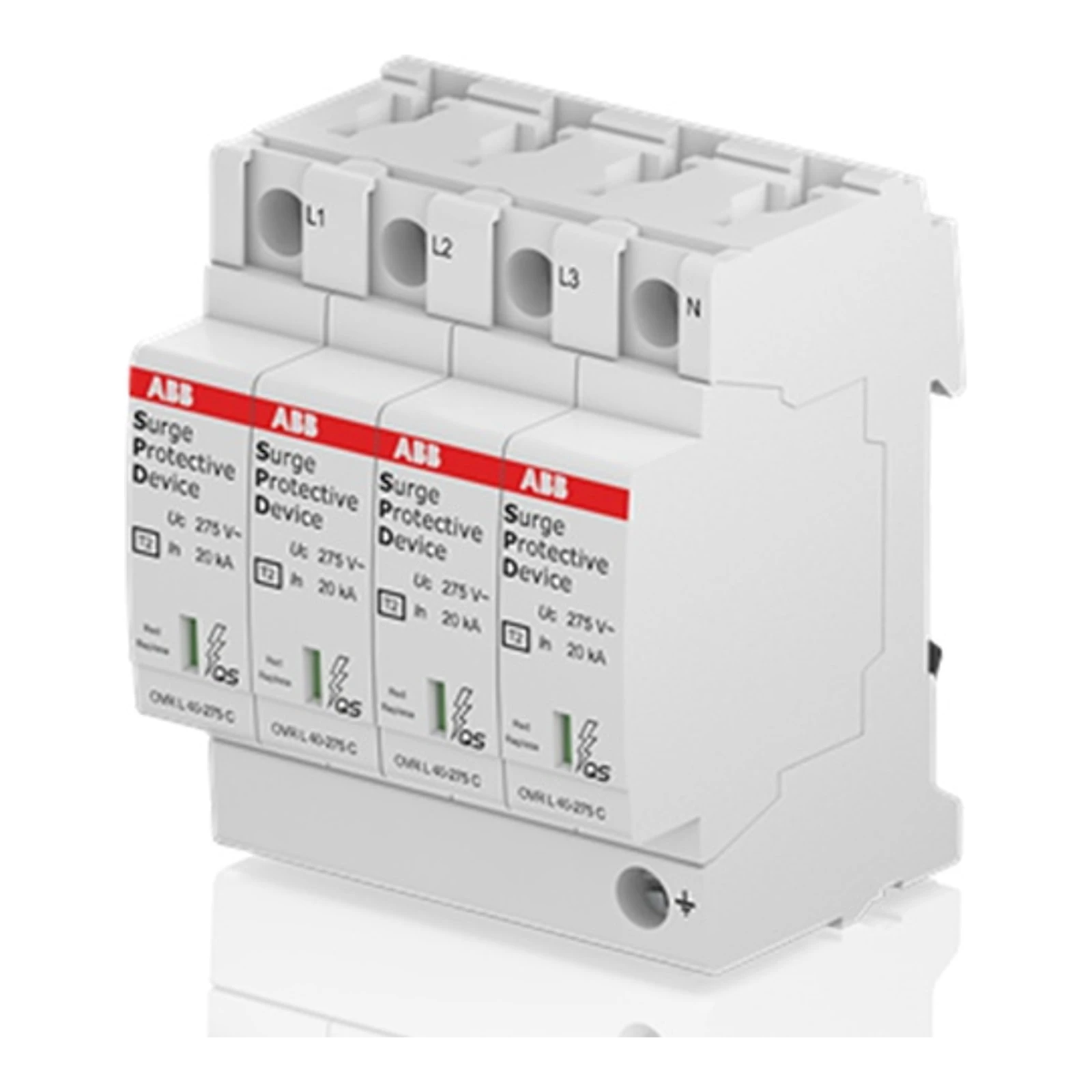

ABB Limitator de supratensiune AC OVR T2 4L 40-275 P QS, 4P

OVR T2 4L 40-275 P QS este un limitator de supratensiune modular de clasa II destinat protecției instalațiilor împotriva supratensiunilor tranzitorii, inclusiv impulsurilor atmosferice. Dispozitivul este destinat utilizării în sisteme TN‑S, realizat în versiune cu 4 poli (4P) cu o construcție tip plug-in pentru montaj pe șină DIN.

Producător: ABB — companie internațională specializată în soluții energetice și automatizări. Produsul face parte din linia ABB EcoSolutions și are declarații și certificate asociate (printre care declarația de conformitate UE și certificatul CB), ceea ce confirmă conformitatea cu standardele IEC/EN 61643‑11.

Parametrii electrice și funcționale

• Tensiunea nominală a rețelei (Uo): 230 / 400 V AC
• Tensiunea maximă de funcționare continuă (Uc, L‑PE): 275 V
• Supratensiune temporară (UT): 337 V
• Curentul de impuls (8/20 µs) nominal (Inom): 20 kA
• Curentul de impuls (8/20 µs) maxim (Imax): 40 kA
• Curentul impulsiv (10/350 µs) Iimp: 2 kA
• Curentul nominal de deconectare (Ics): 100 kA
• Nivelul de protecție tensională (Up): (L‑N) 1.1 kV; (N‑PE) 1.25 kV
• Pierderi de putere: 29 mW
• Standardul de transmisie a semnalului de stare: Optic; indicator de stare: da

Parametrii mecanici și de instalare

• Numărul de poli / poli protejați: 4P / 4
• Versiunea de montaj: Plug-in, montaj pe șină DIN (DIN‑Rail)
• Latime: 71.2 mm (4 module)
• Înălțime netă: 88 mm
• Adâncime / lungime netă: 58 mm
• Greutate netă: 0.48 kg
• Grad de protecție: IP20
• Înălțimea maximă de montaj fără derating: 5000 m deasupra nivelului mării
• Dimensiunea siguranței / ocuparea spațiului: 4 spațiu modular
