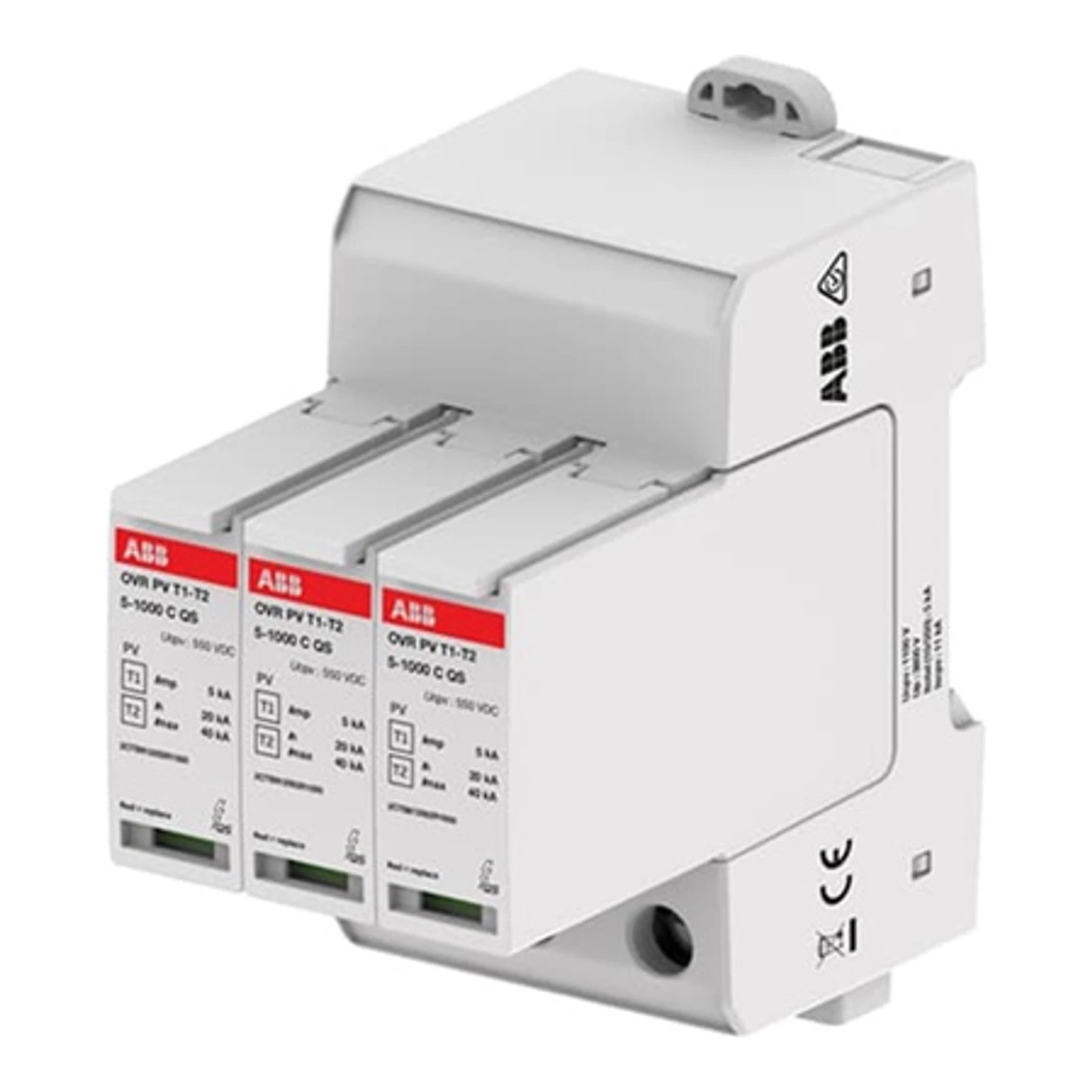

ABB Limitator de supratensiune DC OVR PV T1-T2 5-1000 P QS, 3P

OVR PV T1-T2 5-1000 P QS este un limitator de supratensiune destinat instalațiilor fotovoltaice cu curent continuu. Dispozitivul combină clasele de protecție T1 (Tip 1) și T2 (Tip 2), oferind protecție împotriva impulsurilor și supratensiunilor tranzitorii în sistemele PV cu tensiune nominală de 1000 V.

Producător: ABB este o companie internațională specializată în tehnologii energetice și automatizări. Produsul face parte din familia OVR PV, proiectată special pentru instalațiile fotovoltaice, combinând o construcție modulară cu funcții care facilitează montajul și întreținerea, cum ar fi cartușul înlocuibil (pluggable cartridge) și contactul auxiliar opțional pentru monitorizarea stării dispozitivului.

Parametrii electrici și tehnici

• Tip de protecție: T1-T2 (Clasa I + II)
• Tensiune nominală Un: 1000 V DC
• Tensiune maximă de lucru Ucpv: 1100 V
• Curentul impulsiv Iimp (10/350 μs): 5 kA
• Curentul total de impuls Itotal (10/350 μs): 5 kA
• Curentul maxim de descărcare Imax (8/20 μs): 40 kA
• Curentul nominal de descărcare In (8/20 μs): 20 kA
• Nivelul de protecție a tensiunii Up la In (L-L/L-N): 3,8/3,8 kV
• Timp de reacție: <25 ns
• Curentul de scurtcircuit DC ISCPV: 11 A

Parametrii mecanici și de instalare

• Numărul de conductori protejați: 2 (configurație 1+1 DC)
• Tehnologie: varistori (MOV)
• Cartuș înlocuibil (pluggable cartridge) și întrerupător termic integrat
• Indicator de stare (mecanic) care semnalează sfârșitul vieții cartușului
• Posibilitate de contact auxiliar (TS) ca opțiune
• Dimensiuni (îh. x l. x ad.): 95 x 54 x 86 mm
• Dimensiuni cu contact auxiliar suplimentar (TS): 110 x 54 x 86 mm
• Greutate: 0.397 kg
• Grad de protecție: IP20
