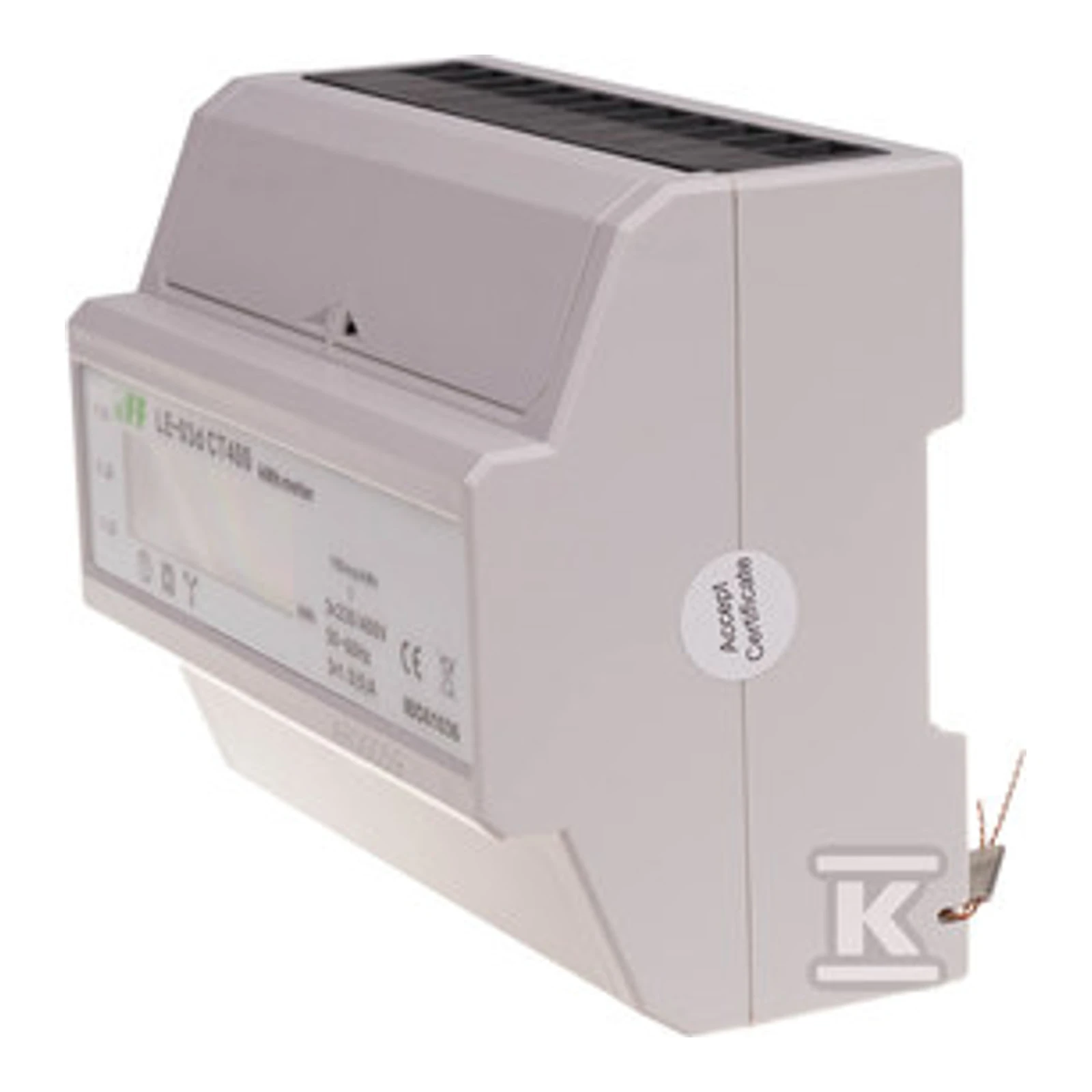

Contor de energie electrică LE-03d CT-400 - trifazat, display LCD, clasa 1, intrare de măsurare 3x5A [transformator de curent 400/5] LE03D-CT400

LE-03d CT 400 este un indicator electronic de consum de energie electrică trifazic, semi-direct, cu un afișaj LCD segmentat, destinat colaborării cu transformatoare de curent cu curent secundar de 5 A. Dispozitivul contabilizează energia în sistemul 3×230/400 V+N și furnizează o ieșire impulsională SO+ / SO- pentru colaborarea cu contoare externe de impulsuri sau înregistratoare.

Producătorul dispozitivului este compania F&F Filipowski sp. j. din Pabianice (Polonia). Compania furnizează produse cu un număr de fabricație individual (gravare laser) și oferă o garanție de 24 de luni pentru produsele sale. Instrucțiunile și informațiile de service sunt disponibile pe site-ul producătorului și în procedura de reclamație.

Parametrii electrici

• Tip transformator: 400/5 A
• Tensiune de referință: 3×230/400 V + N
• Curent de bază: 3×1,5 A
• Curent maxim: 3×5 A
• Curent minim: 0,04 A
• Clasa de precizie: clasa 1 (conform IEC61036)
• Constantă a contorului / impuls: 3,33 Wh/imp (300 imp/kWh)
• Ieșire impulsională: SO+ / SO- colector deschis, tensiune de conectare <30 V DC, curent <27 mA, timp de impuls 35 ms
• Consum propriu: <10 VA; <2 W
• Semnalizare consum de curent: 3× LED roșu; semnalizare citire: LED roșu

Parametrii mecanici

• Conexiune: borne cu șuruburi până la 25 mm²
• Dimensiuni: 7 module, lățime 122 mm
• Montaj: pe șina TH-35
• Grad de protecție: IP20
• Ieșiri și conectori: borne fază L1,L2,L3 (18,17,16), N borne 15, ieșire impulsională borne 9(+)/8(-), borne curent 1-2 (L1), 3-4 (L2), 5-6 (L3)
