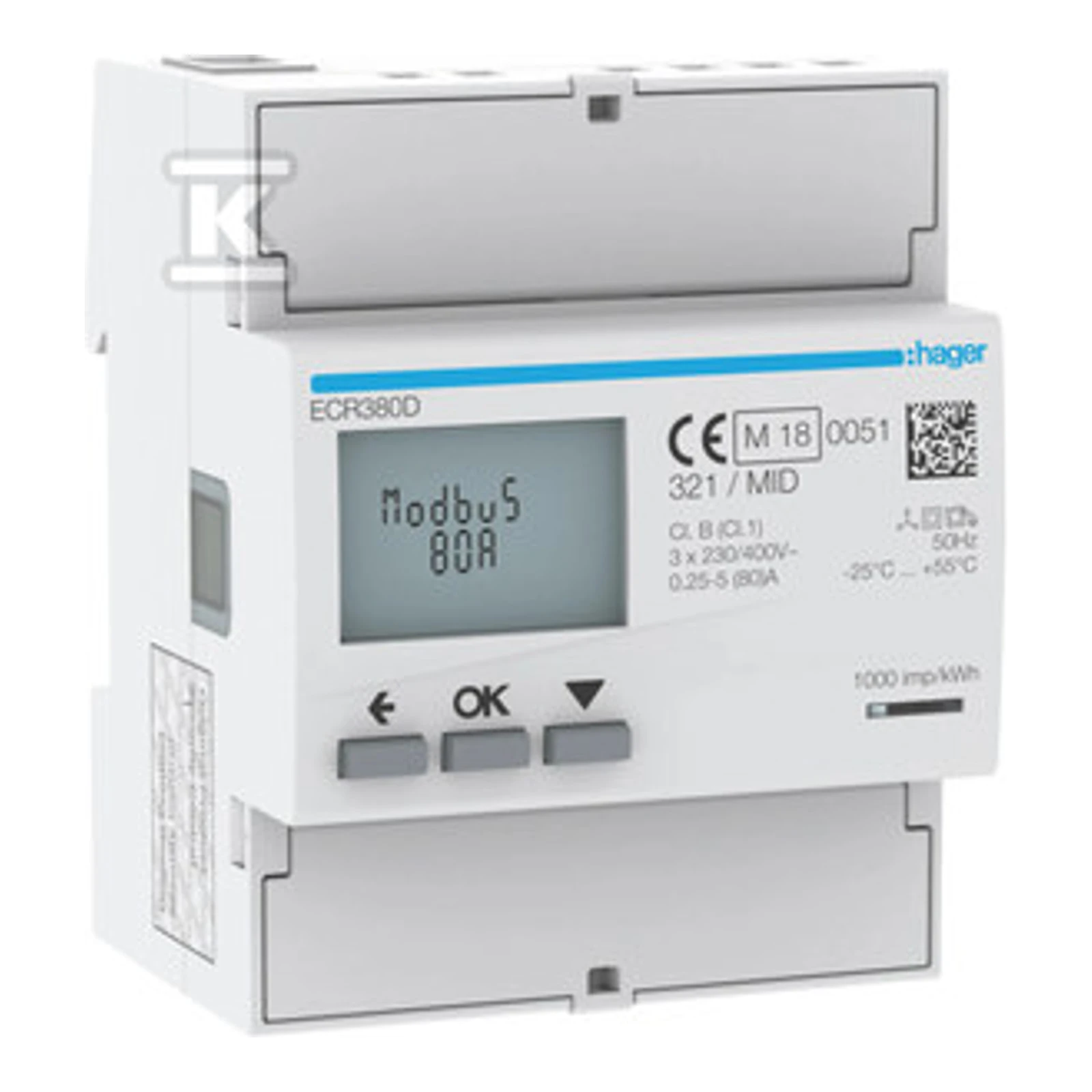

Contor de energie electrică trifazat, 80A 4M, Modbus, MID ECR380D

Contorul de energie electrică trifazat Hager ECR380D este un dispozitiv de măsurare electronic destinat măsurării directe a energiei în rețele trifazate (3P+N). Modelul cu 4 module și curent nominal de 80 A oferă comunicare Modbus (RS-485) și ieșire impulsivă optică, ceea ce îl face o soluție adecvată pentru monitorizarea consumului de energie în instalații comerciale și industriale.

Producătorul dispozitivului este compania Hager, un furnizor cunoscut de soluții electrice și sisteme de gestionare a energiei. Hager furnizează produse conforme cu standardele și cerințele din industrie; modelul ECR380D are caracteristici declarate conforme cu cerințele MID și interfața de comunicare MODBUS care permite integrarea cu sistemele de supraveghere.

Parametrii electrici:

• Sistem de magistrală: MODBUS
• Configurație polară: 3P+N
• Curent nominal: 80 A
• Interval de măsurare a curentului: 0,25 - 80,0 A
• Interval de măsurare a tensiunii Ph-N: 92 - 276 V
• Interval de măsurare a tensiunii Ph-Ph: 160 - 480 V
• Interval de frecvență: 45 - 65 Hz
• Clasa de precizie: B
• Consum de energie: 2 VA
• Pierderi totale de putere la In: 0,60 W

Parametrii mecanici și de montaj:

• Număr de module: 4
• Metodă de montaj: Șină DIN
• Dimensiuni (Î×L×A): 92 mm × 72 mm × 60 mm
• Tip impulsuri: Optic
• Tip de conexiune a magistralei: Modbus RS-485, 3 fire
• Secțiune transversală a intrării/ieșirii de măsurare: 33 - 33 mm²
• Momentul nominal de strângere (bornă principală): 2 - 2 Nm
• Momentul nominal de strângere a bornei digitale: 0,50 - 0,50 Nm
• Grad de protecție (IP): IP20
• Temperatura de funcționare: -25 - 55 °C; temperatura de depozitare/transport: -25 - 70 °C
