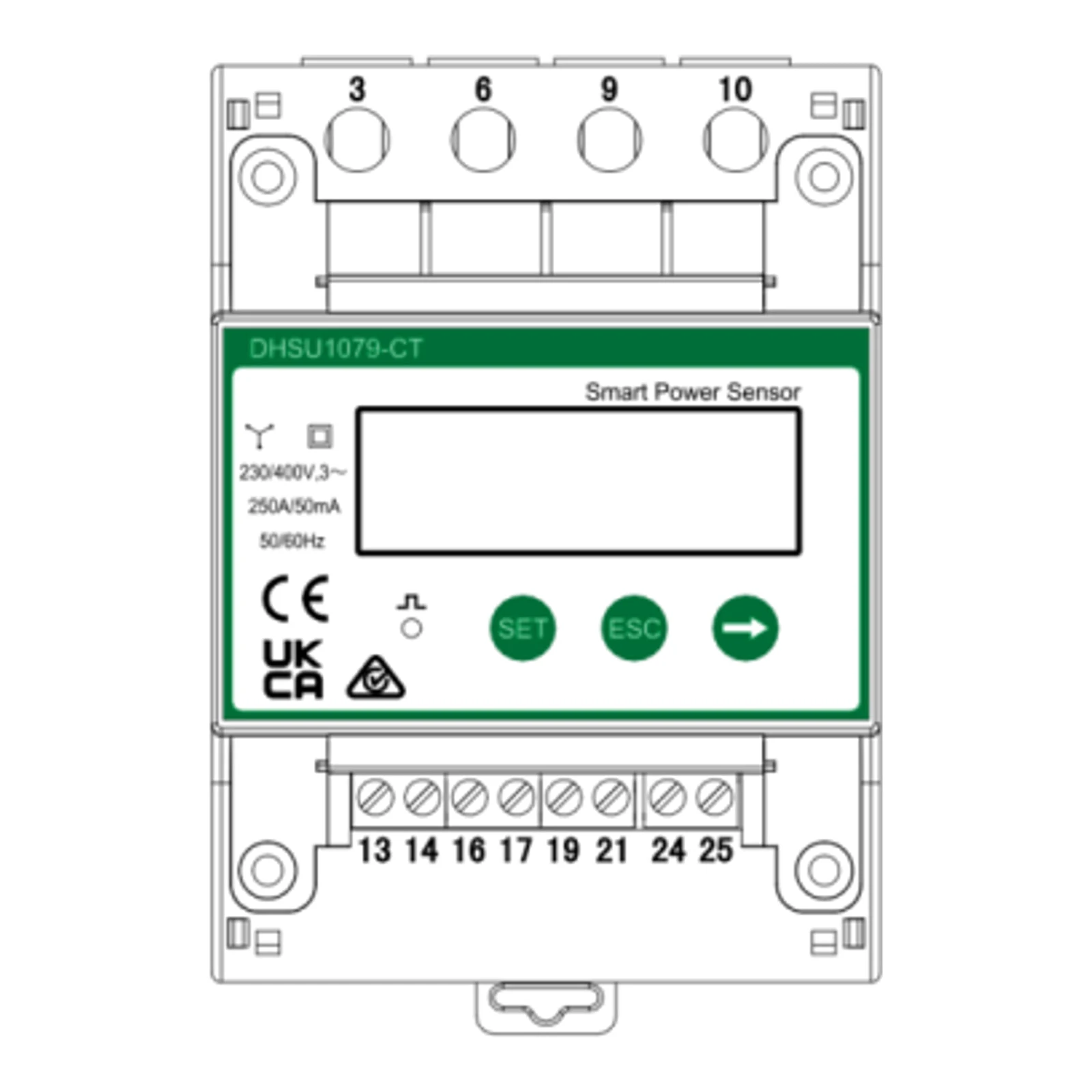

Contor de energie trifazat, 3p4w, display LCD, măsurare până la 250A, comunicare RS485, montaj pe șină TH DHSU1079-CT

Smart Power Sensor DHSU1079-CT este un contor de energie trifazat destinat măsurării și monitorizării parametrilor electrici în instalații trifazate. Dispozitivul colaborează cu trei transformatoare de curent (CT) 250 A/50 mA și asigură înregistrarea energiei active, puterii, curentului, tensiunilor, frecvenței și factorului de putere. Dispune de un display LCD cu auto-loop de afișare și interfață de comunicare RS485.

Producător: Huawei Digital Power Technologies Co., Ltd. Producătorul asigură dispozitive conforme cu standardele CE, RCM și UKCA. Produsul este livrat cu parametrii de comunicare configurați din fabrică (adresă, viteză de transmisie, format de date), iar documentația conține instrucțiuni de montaj, cablare și setare a parametrilor prin butoane pe panou.

Parametrii electrici:

• Tensiune nominală și frecvență: 230/400 V AC, 50/60 Hz
• Interval de măsurare a curentului: 0–250 A (intrare prin CT 250 A / 50 mA)
• Intrare curent: CT, 250 A/50 mA
• Precizia măsurării energiei: Clasa 1 (toleranță ±1%)
• Sistem de împământare: trifazat cu patru fire (3P4W) sau trifazat cu trei fire (3P3W)
• Comunicare: RS485 (A/B), suport pentru protocol serial; parametrii: paritate/stop/baud configurabili
• Viteze de transmisie RS485: 1200 / 2400 / 4800 / 9600 / 19 200 / 115 200 bit/s (implicit 9600 bit/s)
• Interval de tensiune de alimentare de lucru: 0.7–1.3 Un
• Temperatura de funcționare: de la -25°C la +60°C

Parametrii mecanici:

• Mod de montaj: montaj pe șină DIN de 35 mm
• Dimensiuni (aproximative din documentație): înălțime 99.3 mm, lățime 72 mm, adâncime 66 mm (pe desen sunt de asemenea marcate: 53 mm și înălțimea părții 45 mm și 35 mm pentru elementul de montaj)
• Conexiuni de tensiune: borne Ua (terminal 3), Ub (6), Uc (9), Un (10)
• Conexiuni CT: IA*, IA, IB*, IB, IC*, IC la bornele 13,14,16,17,19,21 (cabluri furnizate de producător)
• Conexiune de comunicare: RS485A terminal 24, RS485B terminal 25
• Momentul maxim de strângere a șuruburilor (borne de tensiune): bornele 3, 6, 9, 10 – max. 0.9 N·m, momentul recomandat 0.6 ± 0.1 N·m
• Momentul maxim de strângere a șuruburilor (borne CT și RS485): bornele 13,14,16,17,19,21,24,25 – max. 0.5 N·m, momentul recomandat 0.34 ± 0.05 N·m
• Observații mecanice: fiecare fază (Ua, Ub, Uc) are o protecție internă (fuzibil și termistor) — fuzibile externe pe liniile de tensiune nu sunt necesare
