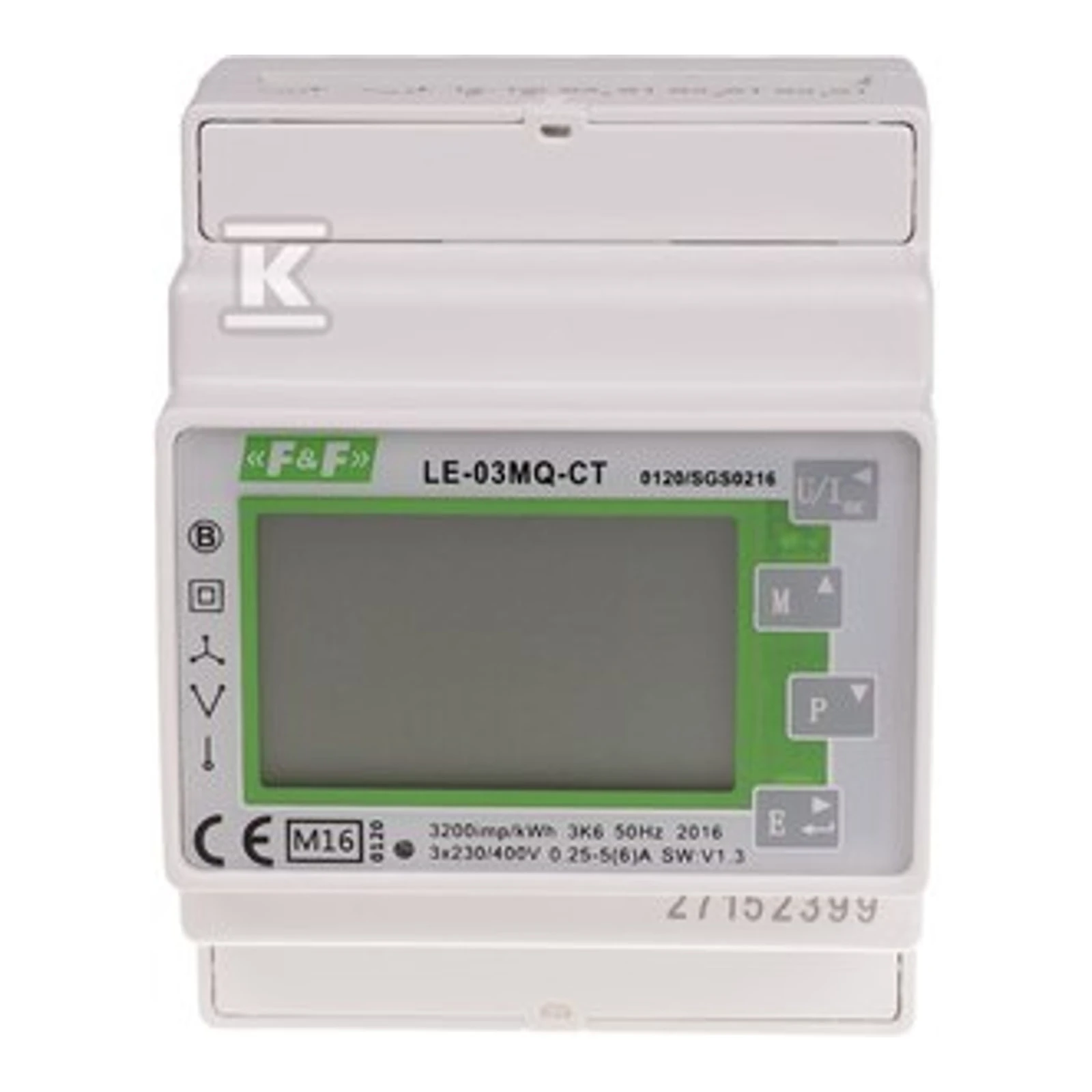

Contor intermediar bidirecțional trifazat, semi-direct, Modbus RTU, 100(5)A. MID LE-03MQ-CT

LE-03MQ CT este un contor electronic de energie bidirecțional trifazat (de asemenea, poate funcționa în moduri monofazate) cu analiză a parametrilor rețelei. Dispozitivul măsoară energia activă și reactivă (import/export), valorile instantanee ale tensiunilor, curenților, puterilor, factorului de putere, frecvenței și coeficientului de distorsiune THD. Este echipat cu un port de comunicare RS-485 cu protocol Modbus RTU și două ieșiri impulsive (una configurabilă), care acceptă transformatoare de curent externe de 1 A sau 5 A.

Producător: F&F Filipowski sp.j. (denumire comercială f&f). Compania furnizează dispozitivul marcat cu simbolul LE-03MQ-CT, fabricat conform directivei MID 2004/22/EC (certificat 0120/SG S0216). Dispozitivul are o marcă de serie gravată cu laser și este destinat montării pe șină DIN.

Parametrii electrici și tehnici

• Interval de tensiuni de referință: 3×230/400 V (interval fază L-N 100–289 V pentru sisteme 1P2W și 3P4W; L-L 173–500 V pentru 3P3W).
• Curent de bază: 0,25–10 A; curent maxim direct: 100 A; curent minim măsurat: 0,02 A; suprasarcină 30×Imax/10 ms.
• Acceptă transformatoare de curent CT cu curent secundar de 1 A sau 5 A și posibilitatea de a seta coeficientul CT (CT rate) în intervalul 0001–9999; setările CT și PT sunt securizate - pot fi setate o singură dată (cerință MID).
• Măsurare și înregistrare: energie activă/reactivă import/export 0–9 999 999,9; puteri active, reactive și aparente instantanee de până la 3600 MW/Mvar/MVA.
• Precizie: clasă de măsurare conform specificațiilor (energie activă ±1% IEC 62053-21 și precizările date pentru tensiune/curent/măsurători auxiliare în fișa tehnică).
• Alimentare auxiliară: 85–275 V AC (50/60 Hz) ±10% sau 120–380 V DC ±20%; consum de putere <10 VA (<2 W).
• Ieșiri impulsive: tip OC (open collector) 27 V DC / 50 mA; ieșirea 1 programabilă (kWh sau kVArh) cu divizii posibile 0,01 / 0,1 / 1 / 10 / 100 / 1000; ieșirea 2 fixă: 3200 imp./kWh.
• Ieșiri impulsuri: lățimea impulsului configurabilă pentru ieșirea 1: 60 / 100 / 200 ms; ieșirea 2 fixă 200 ms.
• Comunicare: RS-485 Modbus RTU; viteze: 2400 / 4800 / 9600 / 19200 / 38400 bps; adresă de rețea 1–247; paritate NONE/ODD/EVEN; 1 sau 2 biți de stop.
• Funcții suplimentare: măsurare THD (tensiuni și curenți), măsurarea cererii maxime (MD), DIT (timp de integrare a cererii) configurabil 5/10/15/30/60 min, iluminare LCD cu timp de stingere reglabil.

Parametrii mecanici și dimensiuni

• Montaj: pe șină DIN.
• Material carcasă: material auto-stingător UL94 V-0.
• Grad de protecție: IP51 (intern).
• Dimensiuni: 94,5 mm (lățime) × 72 mm (adâncime) × 65 mm (înălțime).
• Finisaj: capac de borne cu posibilitate de sigilare, marcaj de serie gravat cu laser.
