Cutie de conexiune cu limitator de supratensiune DC + AC, 1000V, tip 2, 2x șir PV, 2x MPPT \/\/ limitator AC tip SH-98 DCAC

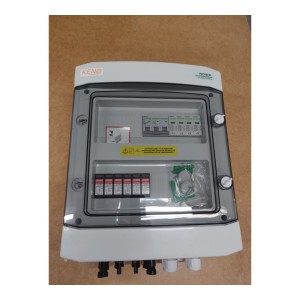

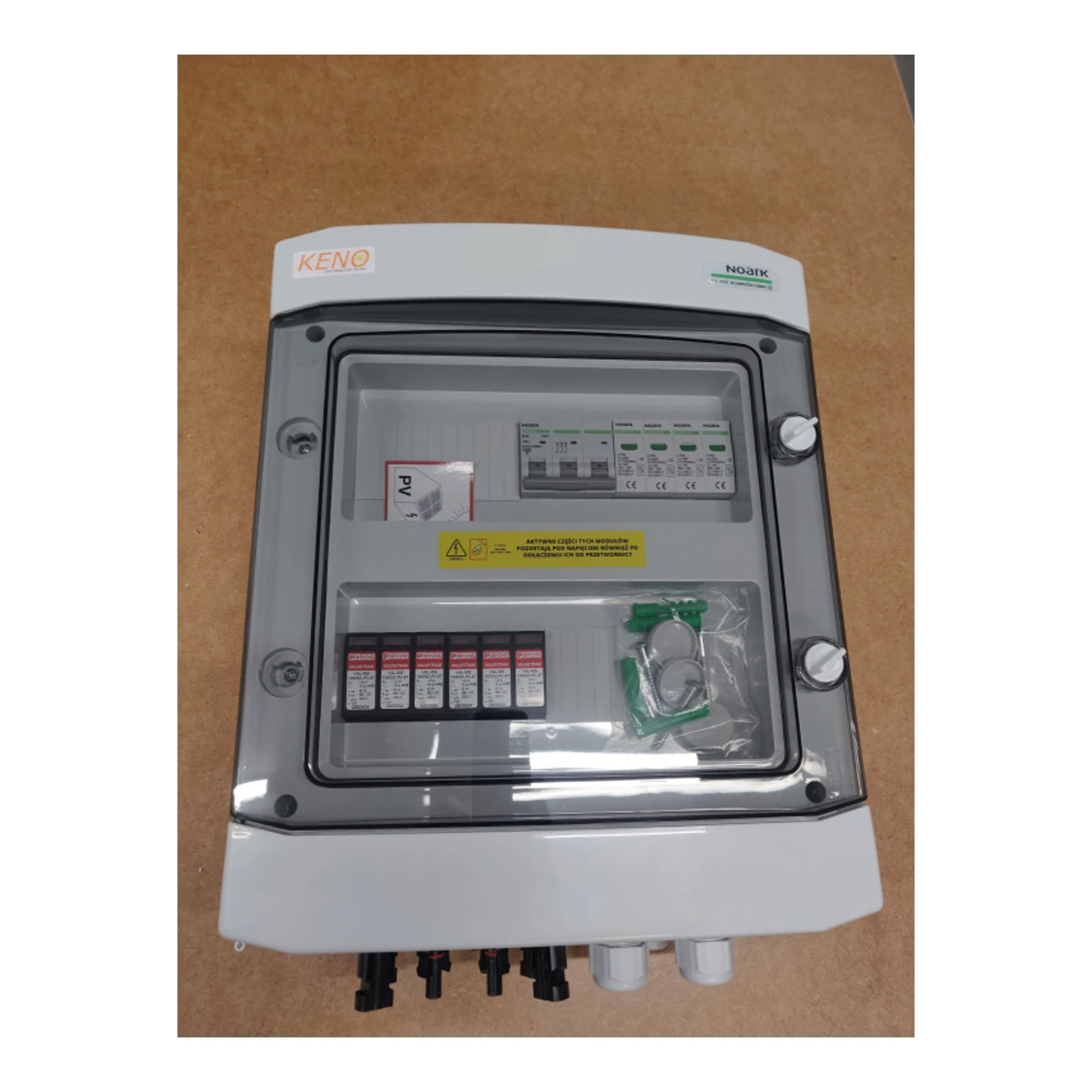

Cutia de conexiune hermetică SH-98 DCAC este destinată utilizării în instalațiile fotovoltaice, permițând separarea și protecția a 2 șiruri de module (2 x șiruri pentru 2 MPPT). Echipată din fabrică cu protecție împotriva supratensiunilor DC de tip 2 și limitator AC de tip 2, precum și cu un întrerupător de curent de 3 faze de 10 A. Carcasa este adaptată pentru montaj pe suprafață, cu uși transparente și grad de protecție IP65, gata de conectare folosind conectori compatibili cu MC4.

Informații despre producător

Producător: KENO Sp. z o.o., companie cu sediul în Gliwice specializată în soluții pentru instalațiile fotovoltaice și furnizarea de cutii de conexiune gata făcute, precum și echipamente complete de protecție pentru instalațiile PV.

Parametrii electrici și tehnici

• Model: PHS 24T (denumirea carcasei utilizate în fișa tehnică)
• Număr de module / locuri pentru module: 24
• Curent nominal In (carcasă): 63 A
• Tensiunea nominală de izolație (Ui): 690 V AC, 1000 V DC
• Limitator de supratensiuni DC: PHOENIX/VAL-MS 1000DC-PV/2+V, tip 2, capacitate de descărcare a curentului (8/20) până la 40 kA pe pol, max. Uoc <= 4,0 kV, cartușe interschimbabile cu dispozitiv termodinamic de deconectare și semnalizare optică a defectării
• Limitator de supratensiuni AC: Noark/Ex9UE2 20 4P 275, curentul nominal de descărcare In (8/20 µs) pe fază 20 kA, Uc 275 V AC (până la 440 V AC pe fază)
• Întreptor de curent: Noark/Ex9BN 3P B10, 3-polar, B, 10 A, capacitate nominală de scurtcircuit ICN 6 kA
• Gata de conectare: conectori plug compatibili cu MC4
• Destinația protecției: protecție împotriva supratensiunilor DC și AC conform cerințelor pentru instalațiile PV (tip 2), s-au luat în considerare cerințele VDE/IEC pentru conexiunile Y și egalizarea potențialelor

Parametrii mecanici

• Grad de protecție: IP65 (pentru montaj în interior și exterior)
• Clasa de protecție: II
• Rezistență la impact: IK08
• Interval de temperatură de funcționare: -40…80°C
• Materialul carcasei: plastic halogen-free, reciclabil
• culoarea carcasei: alb, cu uși transparente
