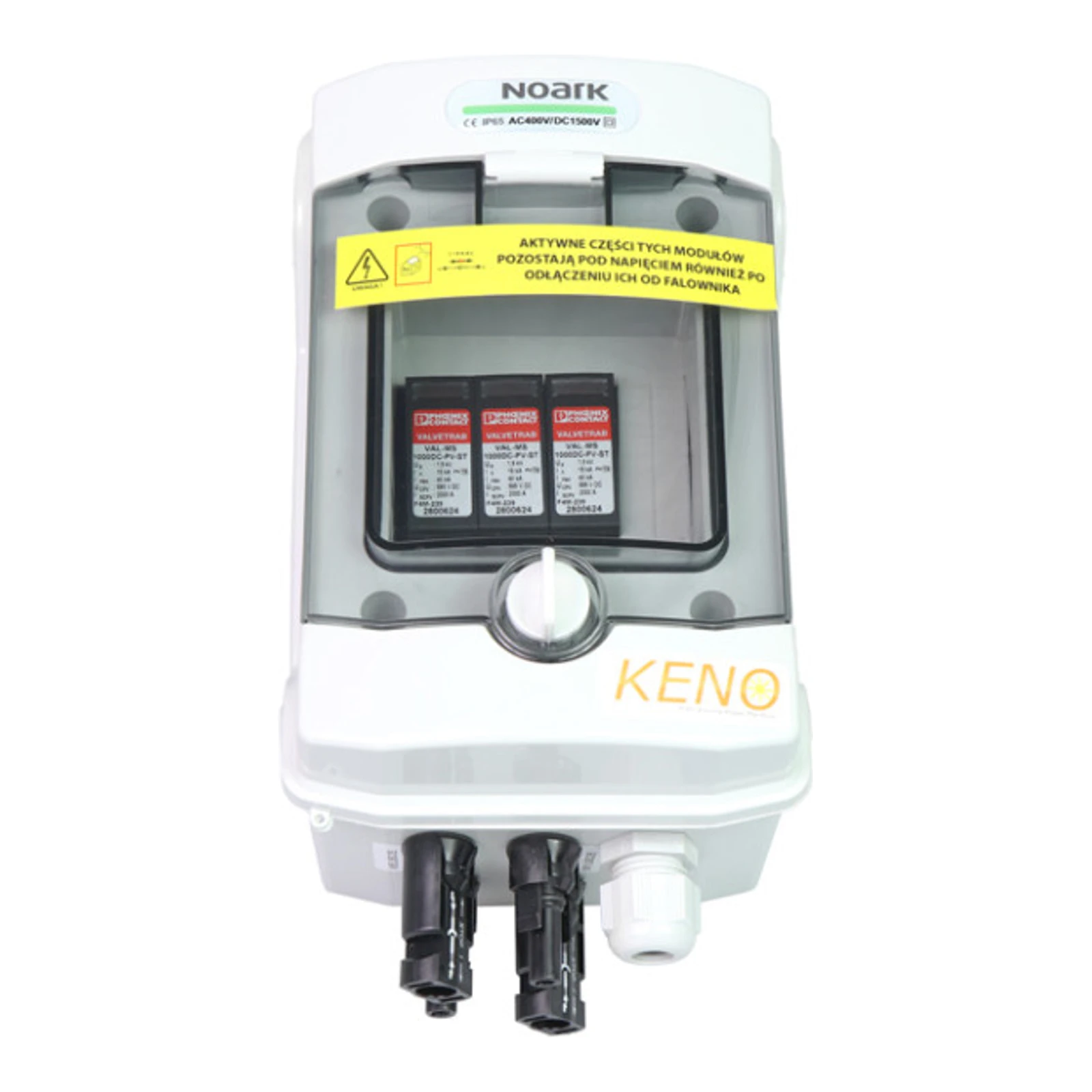

Cutie de conexiune hermetică cu limitator de supratensiune DC, 1000V, tip 2, 1x șir PV, 1x MPPT SH-1 DC

Cutia de conexiune hermetică SH-1 DC este destinată instalațiilor fotovoltaice, echipată cu un limitator de supratensiune DC de tip 2. Produsul este destinat montării pe suprafață și suportă un singur șir de module pentru un MPPT; gata de conectare, realizare modulară cu conectori tabulari MC4 și uși transparente.

Producător: KENO Sp. z o.o. (Gliwice). În fișa tehnică este menționat limitatorul de supratensiune DC al producătorului PHOENIX (model VAL-MS 1000DC-PV/2+V). Documentul conține parametrii electrici detaliați ai limitatorului utilizat și parametrii carcasei.

Parametrii electrici și de protecție

• Tip limitator: Tip 2 (PHOENIX VAL-MS 1000DC-PV/2+V)
• Tensiune maximă permanentă UCPV: 1170 V DC
• Rezistența de izolație Riso: <= 5 GΩ (la 500 V DC)
• Curent nominal de încărcare IL: 80 A
• Rezistența la scurtcircuit I SCPV: 2000 A
• Curent de lucru pe termen lung ICPV: <20 μA
• Curentul conductor de protecție IPE: <=20 μA DC / <=250 μA AC
• Consumul de energie în modul de așteptare PC: <=25 mVA
• Curentul nominal descărcat (8/20) us: 15 kA; Max curent descărcat Imax (8/20) us: 40 kA; Curentul total descărcat Itotal (8/20) us: 40 kA
• Nivelul de protecție Up / tensiunea reziduală Ures: <= 3,7 kV (la In); valori detaliate: <=3,1 kV (la 5 kA), <=3,5 kV (la 10 kA), <=4 kV (la 20 kA), <=4,6 kV (la 30 kA), <=5 kV (la 40 kA)
• Timp de răspuns tA: <= 25 ns
• Tensiunea nominală de izolație (Ui) a carcasei: 400 V AC, 1500 V DC

Parametrii mecanici și construcție

• Model carcasă: PHS 4T
• Numărul de module: 4 (1 x șir de module pentru 1 MPPT)
• Grad de protecție: IP65
• Clasa de protecție: II
• Test cu tijă incandescentă (glow-wire): 650 °C
• Rezistența la impact: IK08
• Rezistența la radiațiile UV: DA
• Material: plastic fără halogeni, reciclabil
• Echipament: uși transparente, conectori tabulari MC4, realizare modulară, gata de conectare
