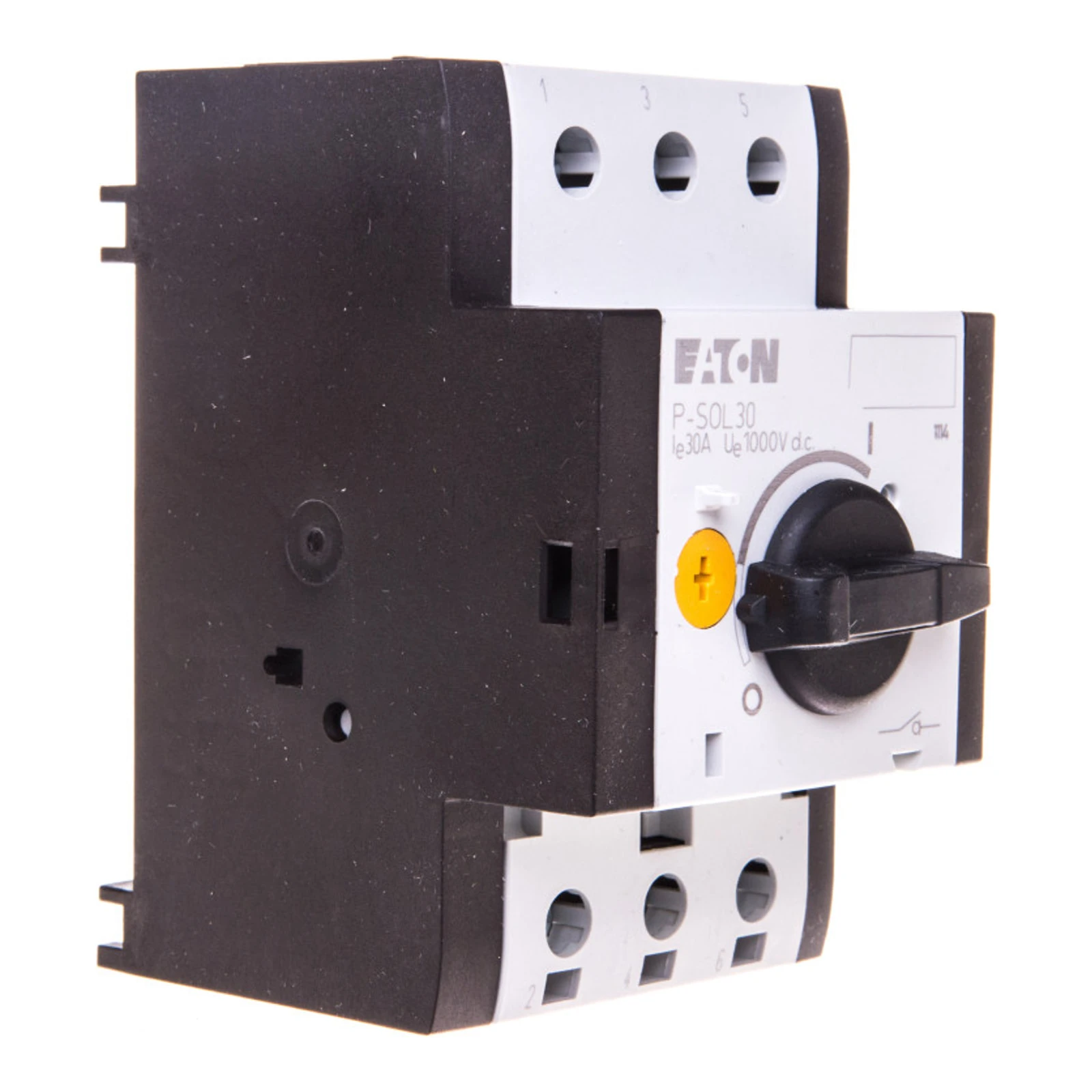

Dezactivator pentru instalații fotovoltaice 2P 30A DC P-SOL30 120935

Dezactivator DC P-SOL30 este un comutator deschis cu 2 poli destinat deconectării în siguranță a circuitului între generatorul fotovoltaic și invertor. Dispozitivul suportă o tensiune de până la 1000 V DC și un curent de lucru nominal în configurația tipică de 26 A (curentul maxim admisibil poate ajunge la 30 A utilizând un terminal de alimentare dedicat BK25/3 și cabluri corespunzătoare). Datorită comutării bipolare, este de asemenea potrivit pentru sisteme fără pământ, iar rezistența internă scăzută asigură pierderi minime.

Producător: Eaton (seria Moeller). Eaton este o companie internațională specializată în gestionarea energiei și echipamente electrice. Produsele din linia P-SOL sunt proiectate conform standardelor internaționale (printre care IEC/EN 60947-3) și sunt supuse testelor de rezistență, ceea ce garantează fiabilitatea în exploatarea instalațiilor fotovoltaice.

Parametrii electrici

• Tensiune de lucru nominală: 1000 V DC
• Curent de lucru nominal (DC-21A): 26 A (versiune care permite 30 A utilizând terminalul BK25/3)
• Categorie de utilizare: DC-21A, DC-PV1, DC-PV2
• Numărul de poli: 2
• Proprietăți izolante: da
• Curent nominal de rezistență la scurtcircuit (t = 1 s): 0.36 kA
• Capacitate nominală de realizare a scurtcircuitului (EN 60947-3): 0.32 kA
• Rezistență internă: 5 mΩ
• Standarde: IEC/EN 60947-3; în plus UL 508, CSA-C22.2 No. 14-10 (referitor la omologare)

Parametrii mecanici și de instalare

• Grad de protecție (carcasă): dispozitiv deschis (destinat montării în carcasa clientului)
• Interval de temperatură de funcționare: -25 °C … +60 °C
• Poziția de montare: oricare
• Dimensiuni (L×l×h): 58 mm × 93 mm × 76 mm
• Tip de montare: șină DIN 35 mm
• Greutate: 0.32 kg
• Durata de viață mecanică: 100 000 operații
• Durata de viață electrică: 100 000 operații
• Terminale pentru cabluri: flexibile cu manșon 1 × (1–6 mm²) sau 2 × (1–6 mm²); cabluri rigide AWG 18–14
