Dispozitiv de control al puterii instalației PV prin OSD folosind protocolul SUNSPEC

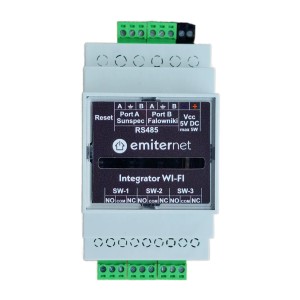

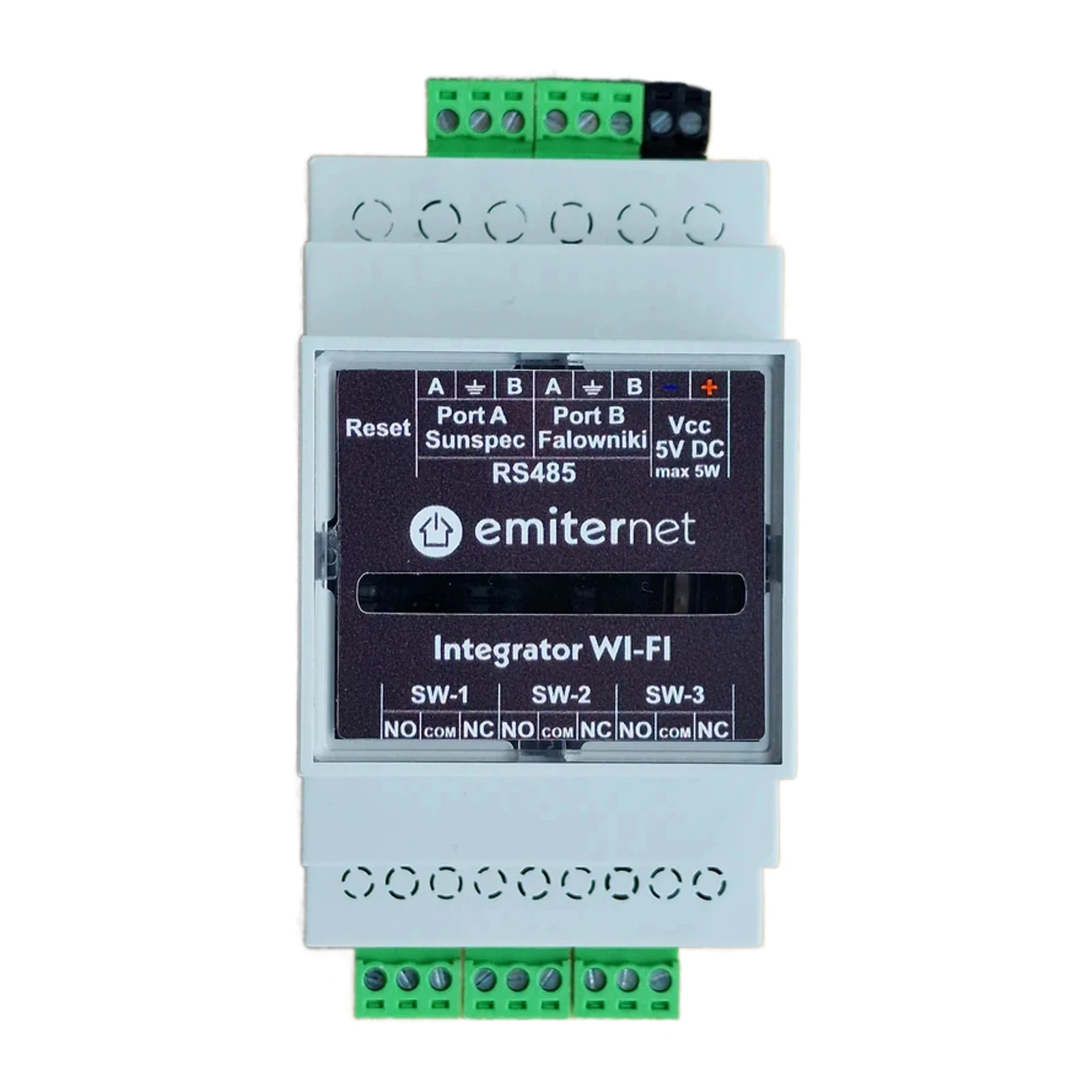

Integrator WiFi este un dispozitiv destinat integrării și controlului microinstalațiilor fotovoltaice, permițând controlul de la distanță al generării de putere activă și monitorizarea funcționării invertorilor, inclusiv a celor care nu suportă protocolul SUNSPEC. Dispozitivul comunică prin cablu prin două porturi RS-485 și wireless prin WiFi, iar controlul executiv se realizează prin intermediul a trei ieșiri de releu fără potențial.

Producătorul dispozitivului este Elfabric sp. z o.o. Livrarea include modulul SUNintegrator, un set de conectori și un alimentator pe șină DIN 5V DC. Dispozitivul colaborează cu portalul PVmonitor.pl, ceea ce permite monitorizarea de la distanță a microinstalațiilor.

Parametrii electrici și de comunicare

• Transmisie serială: două porturi de comunicare RS-485 integrate
• Modele suportate ale protocolului SUNSPEC: 100, 103 (W, W_SF), 123 (Conn)
• Transmisie wireless: WiFi 802.11 b/g/n
• Protocoale suportate: SUNSPEC, Modbus-RTU, Modbus-TCP, HTTP și altele (de exemplu, FoxEss)
• Posibilitate de citire directă: date din zeci de tipuri de invertori și contoare
• Porturi de comunicare: 1x RS-485 (port A, comunicare SUNSPEC, funcționare în modul Modbus-RTU slave), 1x RS-485 (port B, monitorizare și citire date, funcționare în modul Modbus-RTU master)
• Ieșiri de control: 3 ieșiri de releu fără potențial destinate controlului funcționării invertorilor
• Alimentare: 5 V DC, 1 A
• Consum maxim de putere: 5 W

Parametrii mecanici și de mediu

• Montaj: pe șină DIN TH35, ocupă 3 module TE
• Dimensiuni: lungime (împreună cu conectorii) 112 mm, lățime 52,5 mm, înălțime 65 mm
• Material carcasă: ABS V0
• Interval de temperatură de funcționare: de la -25°C la +55°C
• Umiditate: relativă < 90% fără condensare
• Grad de protecție: IP20
