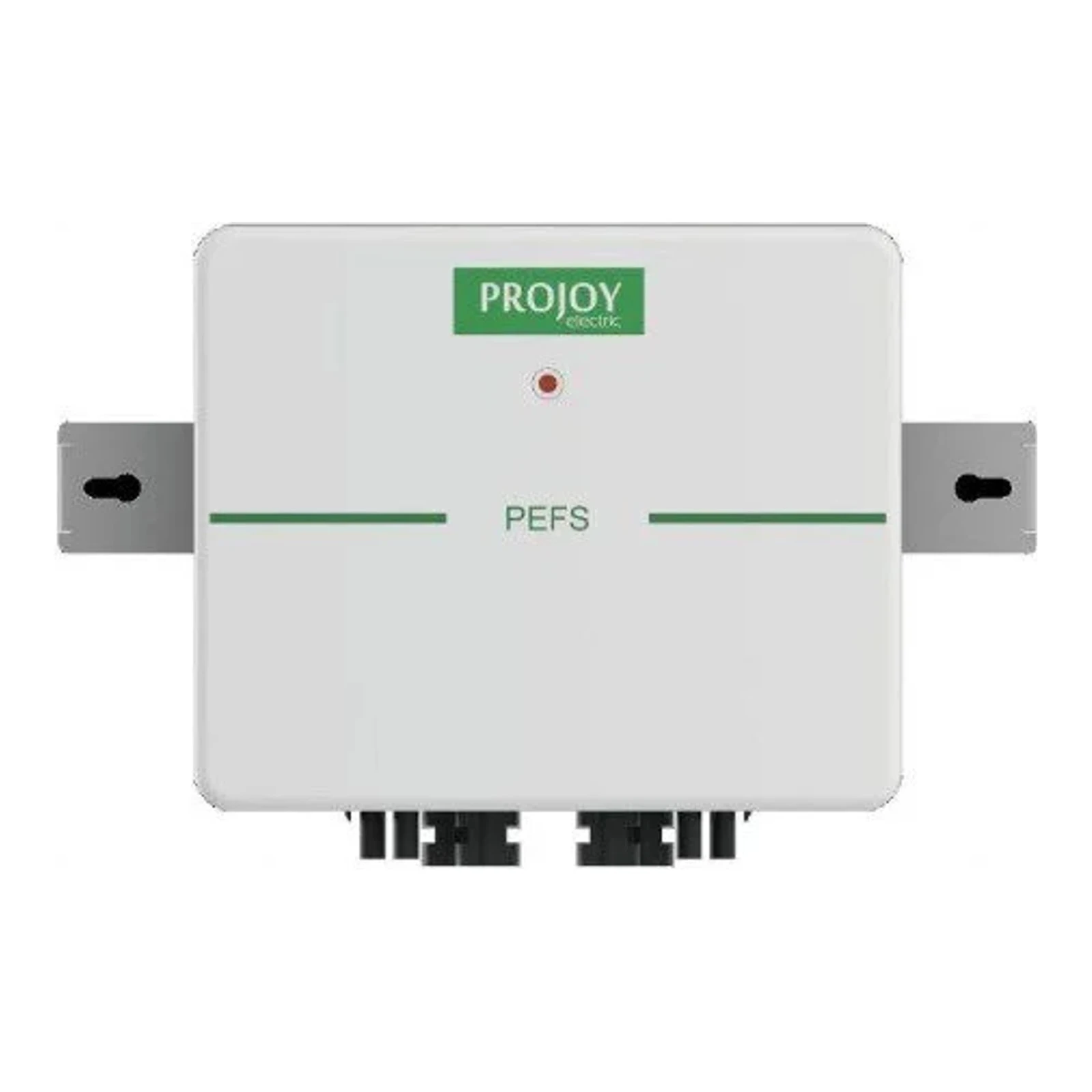

Dispozitiv de siguranță împotriva incendiilor PROJOY PEFS-EL40H-4 – P2 (MC4) – 2 stringuri

Dispozitivul de siguranță împotriva incendiilor PROJOY PEFS-EL40H-4 (versiunea P2, MC4) este un dispozitiv de izolare DC destinat instalațiilor fotovoltaice, dotat cu un izolator de curent continuu, proiectat pentru deconectarea rapidă a circuitelor PV în situații de urgență. Modelul cu denumirea 40H oferă un curent nominal apropiat de 40 A pe string și este destinat pentru a gestiona instalații cu până la 2 stringuri.

Producător: ProJoy Electric Co., Ltd. (Zona industrială XinTang, Districtul PingJiang, Suzhou, China). Compania se specializează în proiectarea și fabricarea comutatoarelor DC pentru aplicații fotovoltaice; în oferta PEFS a fost utilizat un comutator DC popular de tip PEDS, care respectă standardele internaționale și deține certificări precum TUV, CE, CB, SAA, UL, CCC.

Parametrii electrici:

• Tensiunea nominală a sistemului: până la 1500 V DC (interval 300–1500 V DC)
• Curent nominal (varianta 40H): 40 A (curent pe string)
• Numărul de stringuri: 2
• Izolator de curent continuu integrat: tip PEDS cu timp de reacție al mecanismului de deconectare ~5 ms
• Tensiunea de alimentare a controlului: 100–270 VAC (tensiune nominală 230 VAC)
• Curentul nominal al sistemului de control: 30 mA
• Funcția de deconectare automată la depășirea temperaturii: 70 °C
• Categorii de utilizare conform standardelor: DC-PV2 / DC-PV1; standarde: IEC 60947-3 (ed.3.2):2015, UL508i, GB14048.3
• Numărul de operațiuni: 10000; numărul de operațiuni sub sarcină (PV1): >1500

Parametrii mecanici:

• Gradul de protecție al carcasei: IP66
• Clasa de protecție: II
• Intervalul de temperatură de funcționare: -20 °C până la +50 °C
• Intervalul de temperaturi de stocare: -40 °C până la +85 °C
• Temperatura maximă înainte de deconectarea automată: +70 °C
• Dimensiuni (conform desenelor din fișa tehnică): carcasă/capac — dimensiuni exterioare 250 mm × 220 mm; distanța între găurile de montare 176 mm; adâncimea/înălțimea elementului vizibil pe desen: 170 mm și 150 mm; dimensiuni suplimentare indicate pe desen: 276.11 mm, 115.80 mm, 34.80 mm, 20.80 mm
• Accesorii: găuri pregătite, conectori de cablu, conectori MC4; supapă de respirație pentru prevenirea condensului în interiorul carcasei
