Hoymiles suport LB-(5-20)S-G2-Base pentru LB-5S-G2

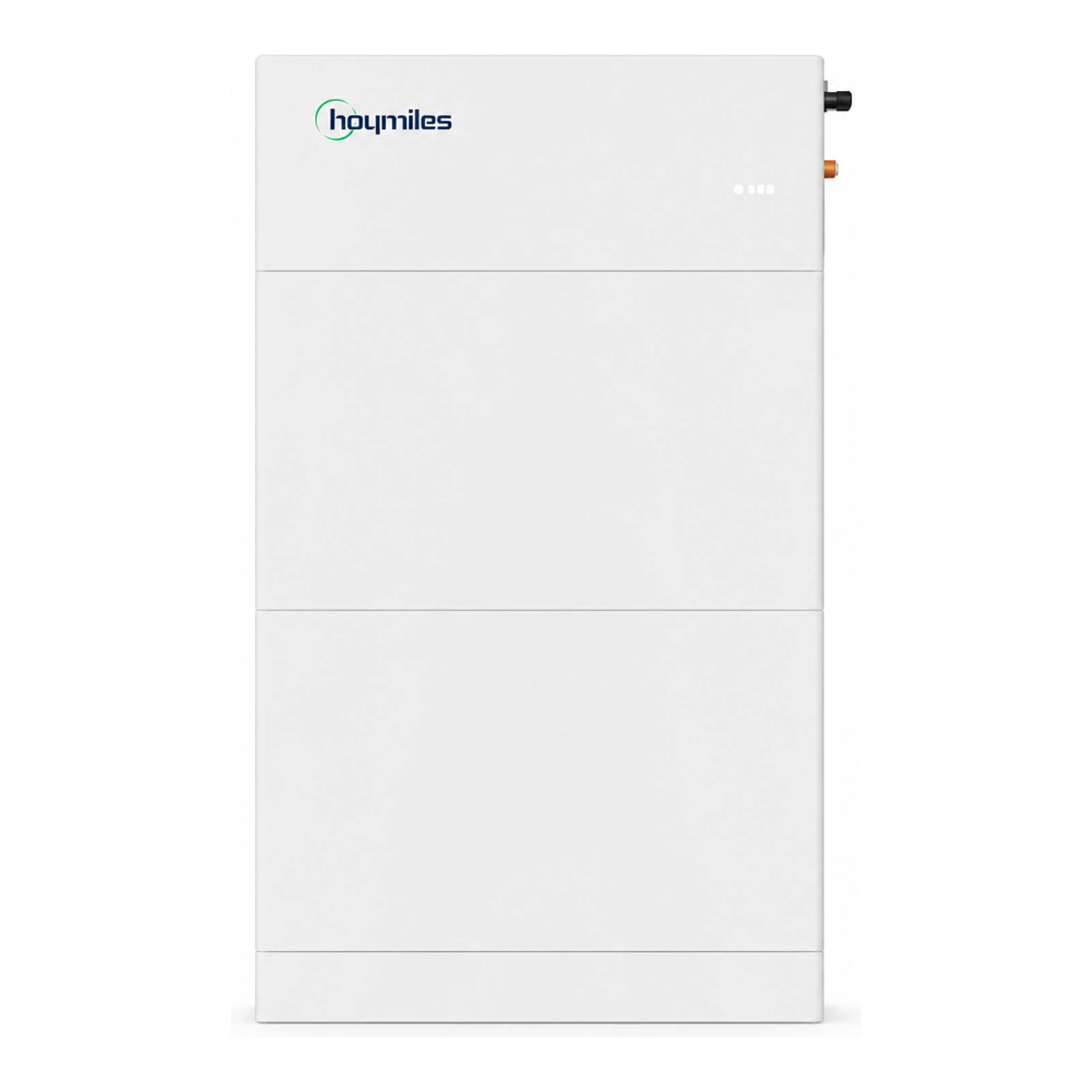

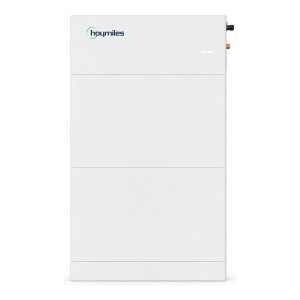

Suport de montare LB-(5-20)S-G2-Base (pentru sistemele LB-5S-G2)

Suportul (base) este proiectat ca un element mecanic al setului de baterii Hoymiles LB-(5-20)S-G2. Permite montarea stabilă a modulelor de baterie în configurație toroidală (1–4 module PACK) și asigură o conexiune de împământare și un punct de montare pentru controler.

Producător:Hoymiles Power Electronics Inc. — producător de sisteme de stocare a energiei cu documentație tehnică care descrie componentele de montare (base, brackets) pentru seria LB-(5-20)S-G2.

Parametrii electrice și funcționale

• Conexiune de împământare: clemă de împământare în partea din spate a suportului; cablu de împământare furnizat cu specificația 6 AWG / 16 mm².
• Destinația curentului sistemului: încărcare/descărcare maximă permisă conform modulelor de baterie — până la 200 A pe turn.
• Compatibilitate cabluri: secțiuni recomandate ale cablurilor de alimentare în funcție de puterea invertorului și configurație (de exemplu, 4 AWG/25 mm² pentru invertoare ≤6 kW; 2/0 AWG/70 mm² pentru puteri mai mari sau conexiuni paralele).
• Elemente de montare incluse: bracket C (stânga/dreapta), bracket B, șuruburi M4, M5, M6 și dibluri conform listei de ambalare.
• Recomandări de instalare: montare pe o suprafață orizontală, stabilă; utilizarea unui detector înainte de găurire pentru a detecta cabluri și țevi.

Parametrii mecanici

• Dimensiunile sistemului (împreună cu suportul) pentru varianta LB-5S-G2: 640 × 690 × 145 mm (Lăț. × Î. × G.).
• Dimensiunile sistemului (împreună cu suportul) pentru varianta LB-10S-G2: 640 × 1070 × 145 mm.
• Dimensiunile sistemului (împreună cu suportul) pentru varianta LB-15S-G2: 640 × 1450 × 145 mm.
• Dimensiunile sistemului (împreună cu suportul) pentru varianta LB-20S-G2: 640 × 1830 × 145 mm.
• Masa sistemului (împreună cu suportul): LB-5S-G2 = 60.5 kg; LB-10S-G2 = 107 kg; LB-15S-G2 = 153.5 kg; LB-20S-G2 = 200 kg (valorile indicate în documentația seriei includ suportul și modulele).
