Îmbinător de contact pentru canale de plasă GSV 34 VA4301 6016642 /20buc./

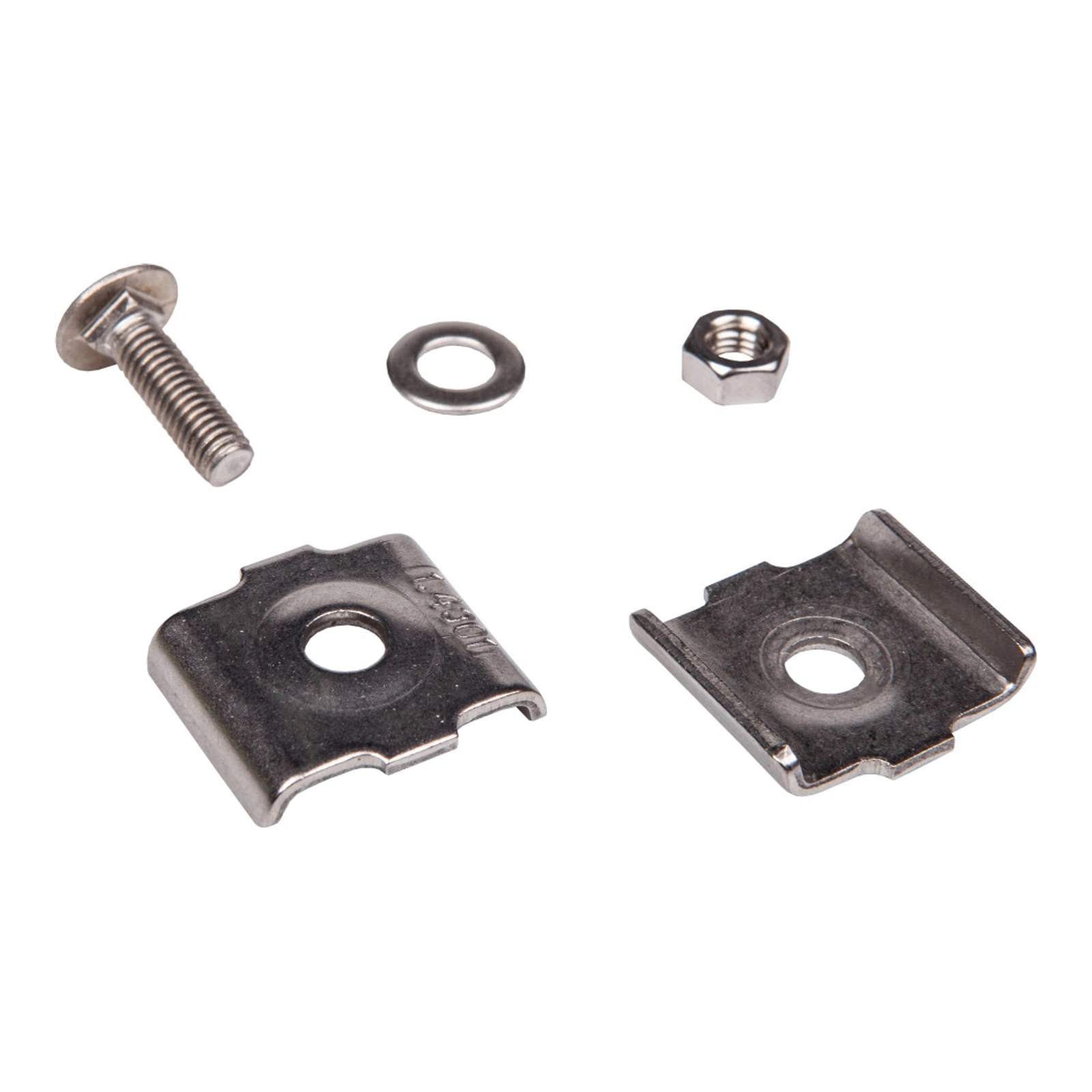

Îmbinătorul de contact GSV 34 VA4301 este un element de îmbinare din oțel destinat conexiunilor filetate ale segmentelor de canale de plasă (mesh cable trays). Acesta permite realizarea de conexiuni longitudinale simple, precum și conexiuni la ieșiri verticale, coturi, ramificații de tip T, tăieri sau reduceri, asigurând o conexiune stabilă din punct de vedere mecanic și conductiv.

Producător: OBO Bettermann – furnizor internațional de sisteme de instalare și elemente de fixare pentru trasee de cabluri. În documentația producătorului, elementul este marcat ca GSV 34 în versiunea VA4301 (material V2A) și are numărul de catalog 6016642.

Parametrii tehnici

• Funcție: îmbinare filetate pentru canale de plasă (straight connection) și îmbinare la ieșiri/cot/T-branch/cross-over/reduction
• Compatibilitate: potrivit pentru tipurile de canale GRM, G-GRM, C-GR
• Dimensiuni nominale: 34 x 28 mm (dimensiunile sunt indicate în tabelul de accesorii)
• Material: V2A (oțel inoxidabil, marcaj VA4301)
• Număr de catalog al producătorului: 6016642
• Element de montaj: montat cu ajutorul unei șuruburi cu cap truss (truss-head bolt) și a unei piulițe conform instrucțiunilor de montaj
• Numărul recomandat de îmbinători: în funcție de lățimea canalului – de exemplu, 2 buc. pentru lățimea 50–150 mm, 3 buc. pentru 200–300 mm, 4 buc. pentru 400 mm, 5 buc. pentru 450–600 mm (valori rezultate din instrucțiunile de montaj)

Parametrii mecanici

• Dimensiuni externe: 34 x 28 mm (dimensiunile sunt indicate în tabelul de accesorii)
• Suprafață / finisaj: oțel inoxidabil V2A (VA4301)
• Tip de conexiune: filetate (truss-head bolt + piuliță), partea superioară și inferioară a carcasei îmbinătorului
• Utilizare mecanică: stabilizează segmentele suprapuse ale canalului la îmbinare și fixează elementele auxiliare (benzi, profile)
• Rezistență mecanică și la coroziune: datorită fabricării din oțel inoxidabil V2A, este destinat utilizărilor care necesită rezistență la coroziune
