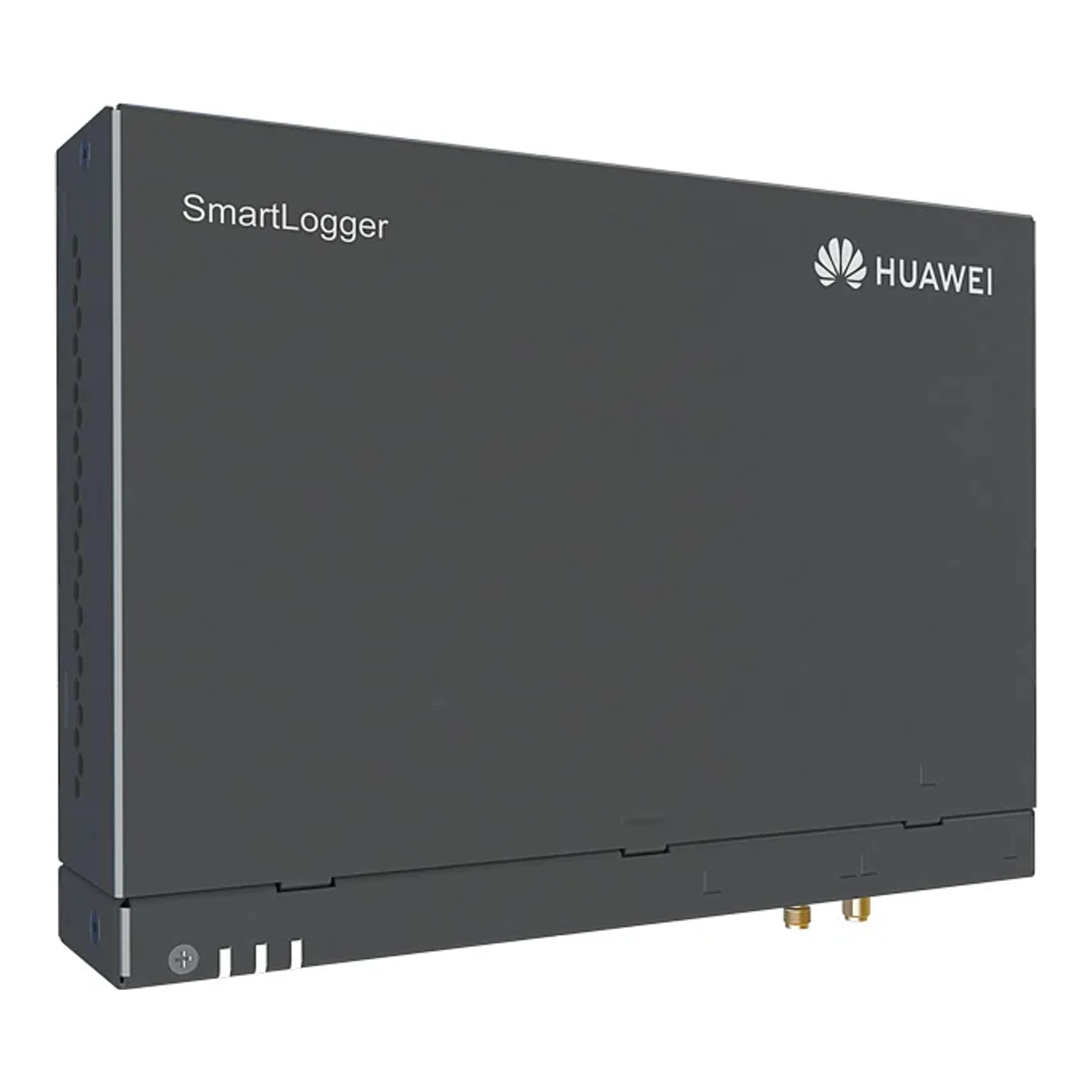

Înregistrator de date pentru monitorizarea instalației PV Huawei SMART_LOGGER_3000A03

Rejestrator danych SmartLogger3000A03 este utilizat pentru monitorizarea instalațiilor fotovoltaice din seria Commercial, suportând până la 80 de invertoare. Dispozitivul asigură comunicarea prin Ethernet, RS485 și dispune de un interfață MBUS compatibilă cu PLC; rețeaua WLAN este utilizată pentru configurare (fără display LCD).

Producătorul dispozitivului este HUAWEI, o companie globală care oferă soluții pentru energie și telecomunicații. Modelul SmartLogger3000A03 face parte dintr-o serie proiectată pentru monitorizarea de la distanță și integrarea cu sistemele de management al instalațiilor PV.

Parametrii electrici și de comunicare

• Numărul maxim de dispozitive conectate: 80
• WAN: 1 × RJ45, 10/100/1000 Mbps
• LAN: 1 × RJ45, 10/100/1000 Mbps
• RS485: COM × 3, viteze 1200 / 2400 / 4800 / 9600 / 19200 / 115200 bps, rază de acțiune până la 1000 m
• MBUS: MBUS × 1, 115,2 kbps, compatibil cu PLC
• Rețea mobilă 2G/3G/4G: LTE(FDD) benzi B1,B2,B3,B4,B5,B7,B8,B20; DC-HSPA+/HSPA+/HSPA/UMTS 850/900/1900/2100 MHz; GSM/GPRS/EDGE 850/900/1800/1900 MHz (în cazul amplasării într-o carcasă metalică, este necesară o antenă extinsă)
• Intrări/ieșiri: Intrări digitale × 4, Ieșiri digitale × 2, Intrări analogice × 4
• Ieșire digitală activă: 12 V, 100 mA (pentru alimentarea releului/senzorului)
• Protocoale de comunicare: Ethernet: Modbus-TCP, IEC 60870-5-104; RS485: Modbus-RTU, IEC 60870-5-103 (standard), DL/T645
• Alimentare: AC 100–240 V, 50/60 Hz sau DC 12 V / 24 V; consum standard de putere 8 W, max. 15 W

Parametrii mecanici

• Dimensiuni (L × Î × G): 225 × 160 × 44 mm (8,9 × 6,3 × 1,7 inci) — fără suporturi de montaj și antenă
• Greutate: 2 kg (4,4 lb)
• Grad de protecție: IP20
• Opțiuni de montaj: montaj pe perete, montaj pe șină DIN, montaj pe birou
• Interval de temperatură de funcționare: -40°C până la 60°C
• Temperatura de stocare: -40°C până la 70°C
• Umiditate relativă: 5%–95% (fără condensare)
• Înălțimea maximă de lucru: 4000 m
