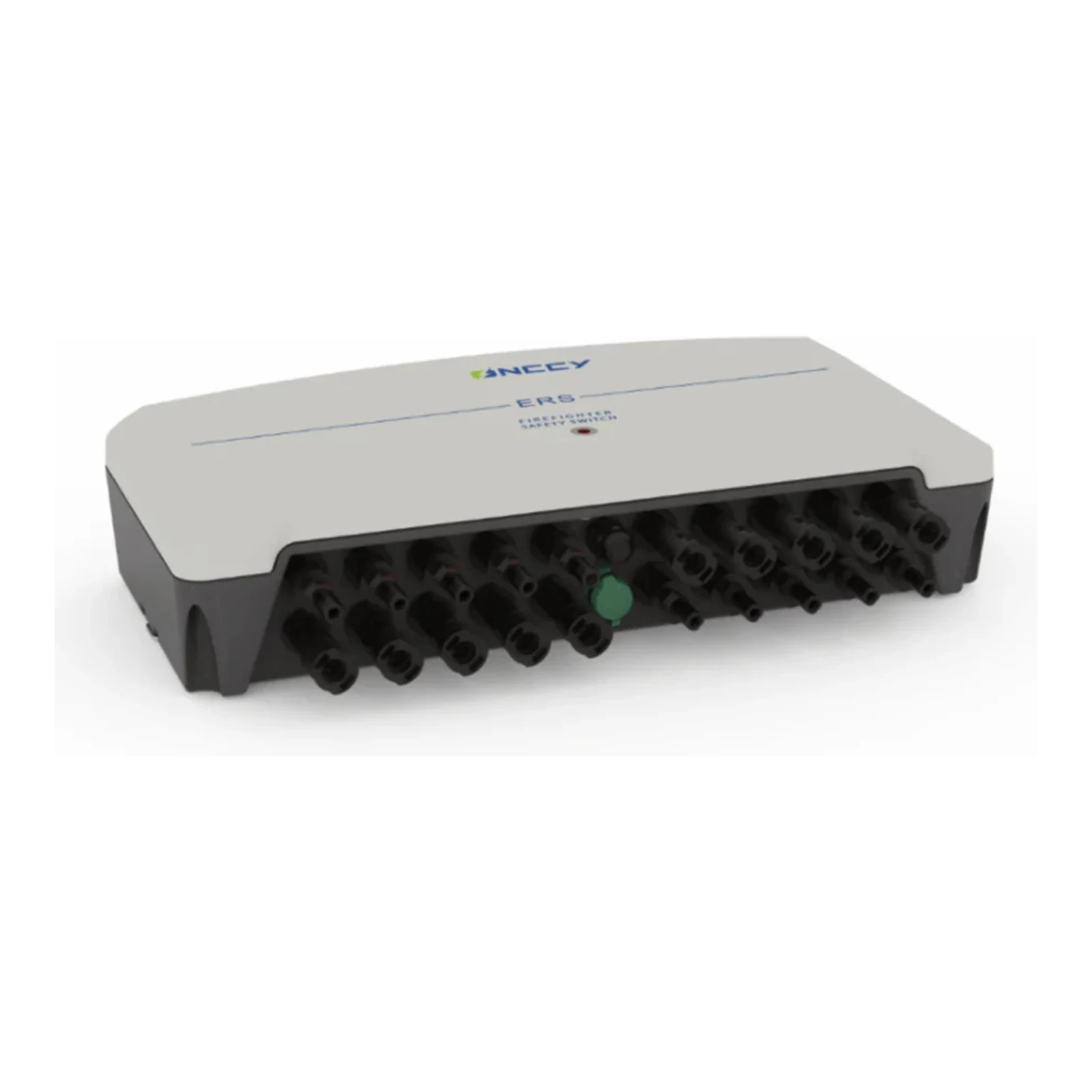

Întrerupător de protecție împotriva incendiilor – ONCCY – ERS50-8-MC4 – 4 stringuri

ERS50-8-MC4 este un separator de siguranță (întrerupător de protecție împotriva incendiilor) proiectat pentru instalații fotovoltaice, destinat deconectării în siguranță a circuitelor DC și menținerii energiei din condensatoare. Dispozitivul permite conexiuni cu ajutorul conectorilor MC4 și este oferit cu o garanție de 5 ani.

Producătorul dispozitivului este compania ONCCY, specializată în soluții pentru instalații PV. În fișa tehnică, producătorul indică parametrii electrici și mecanici ai dispozitivului, informații despre intervalul de temperaturi de funcționare și de depozitare, precum și date privind modul de conectare și masa netă.

Parametrii electrici și tehnici

• Tensiunea circuitului PV: 300–1500 V DC
• Curentul circuitului PV: 9–55 A DC
• Număr de circuite PV (stringuri): 1/4 (versiunea ERS50-8-MC4 acceptă conexiuni cu 4 stringuri)
• Tensiune de comandă: 100–270 V AC, nominal 220–240 V / 50 Hz
• Consum de putere în starea pornit: 1 W
• Contact de control (FB1, FB2): max. 60 V, 400 mA
• Element de execuție conform standardului: IEC 60947-1 & 3 (marcaj în fișă: IEC 60947-1&3)
• Grad de protecție: IP65

Parametrii mecanici și condițiile de funcționare

• Dimensiuni (orientative, din desen): lungime 389 mm (exterior), lungime interioară 370 mm
• Înălțime: 230 mm (conform desenului)
• Adâncime: 88 mm
• Montaj: găuri de montaj Ø6 mm (conform desenului)
• Conectare: cablu 3 x 0,75 mm², lungime 1 m
• Intervalul de temperatură de stocare: -40 °C ÷ +85 °C
• Interval de temperatură de funcționare: -20 °C ÷ +50 °C
• Temperatura maximă peste care are loc deconectarea: 70 °C
• Greutate netă: 2,1 kg
