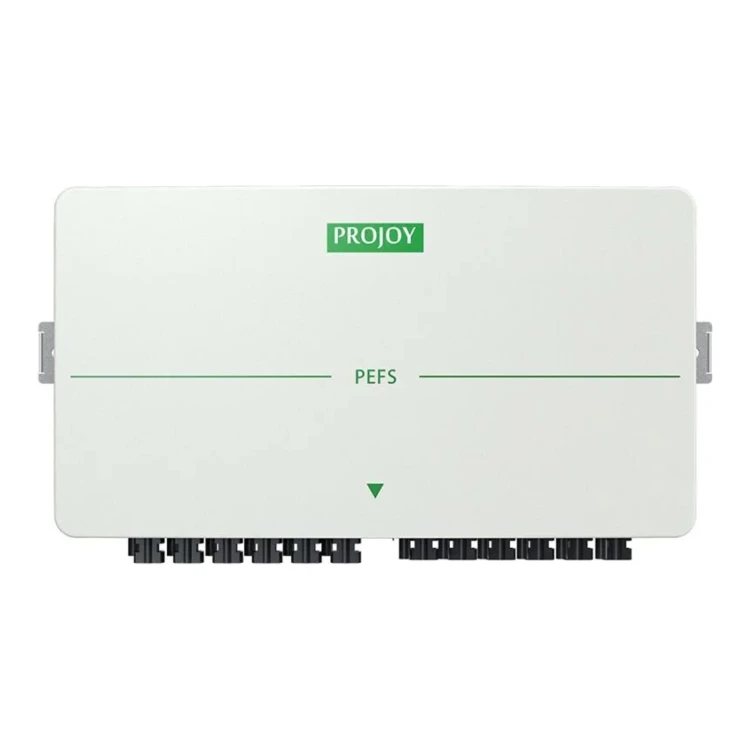

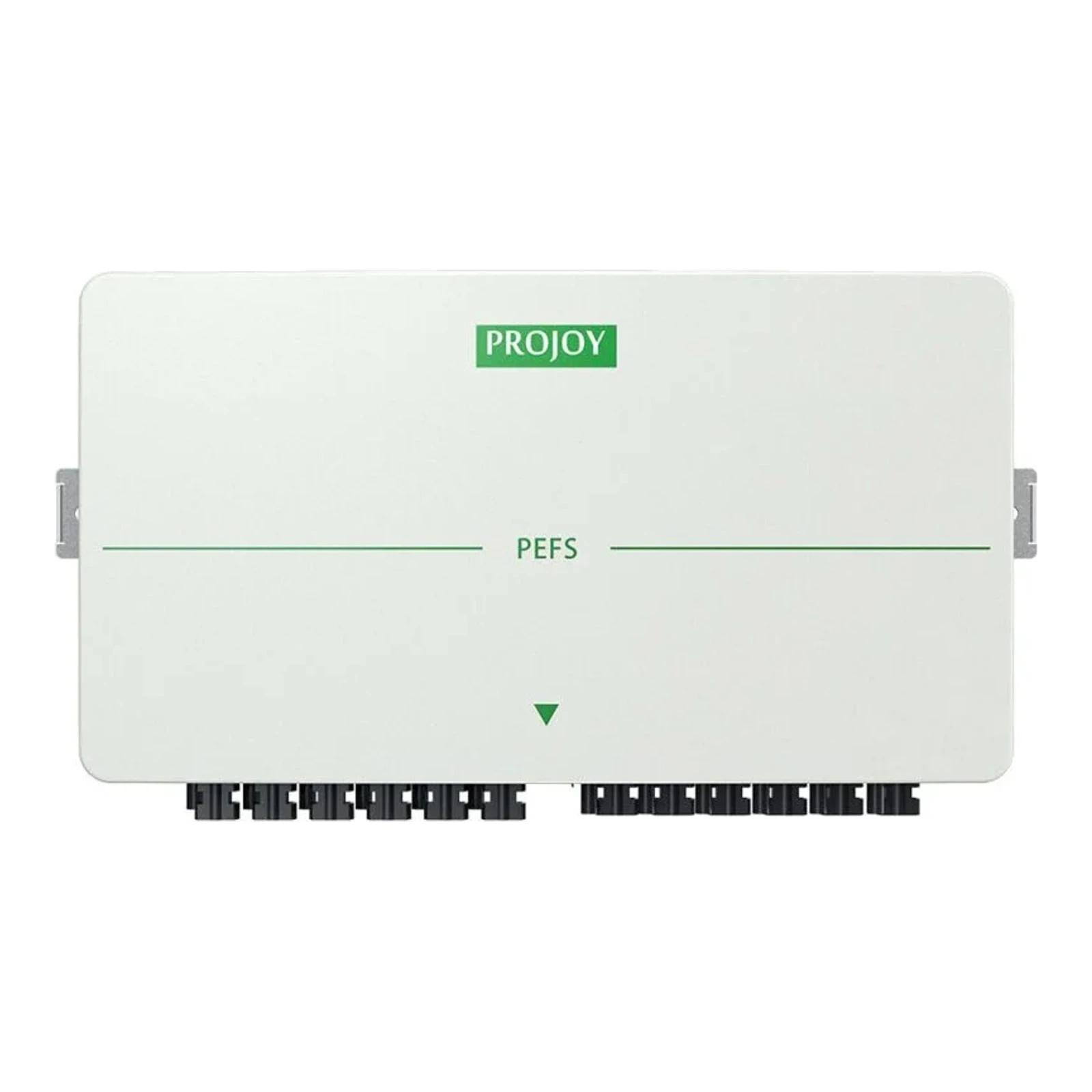

Întrerupător de protecție împotriva incendiilor PROJOY PEFS-EL50H-6 – P2 (MC4) – 3 stringuri

Întrerupătorul de protecție împotriva incendiilor PROJOY PEFS-EL50H-6 – P2 (MC4) – 3 stringuri este un dispozitiv modular pentru deconectarea rapidă a circuitelor PV (Panel Level Rapid Shutdown), destinat instalațiilor fotovoltaice cu 3 stringuri paralele. Produsul asigură moduri automate și manuale de deconectare DC/AC, protecție la supraîncălzire și posibilitatea opririi de la distanță prin comunicația opțională RS485.

Producător: ProJoy Electric Co., Ltd. Compania ProJoy este specializată în dispozitive de siguranță pentru instalații fotovoltaice și oferă produse cu grad de protecție ridicat (IP66), conforme cu standardele EN 60947. În documentația tehnică, producătorul indică date de exploatare și mecanice conforme cu cerințele pieței PV și utilizează a doua generație de carcasă realizată prin turnare prin injecție (injection molding).

Parametri electrici

• Interval de tensiuni ale stringurilor (Vdc): 300–1500 Vdc
• Curentul stringului (A): până la 55 A (în funcție de condiții și configurație)
• Număr de stringuri: 3–5 (pentru acest produs, configurație cu 3 stringuri)
• Tipuri de cablare prevăzute: 6/8/10 (varianta 6 utilizată la 3 stringuri / MC4)
• Tensiunea de alimentare din rețea a circuitului de comandă: 100 Vac – 270 Vac (nominal 230 Vac)
• Curent nominal de comandă: 30 mA
• Curent de pornire (încărcare): în medie 100 mA, max. 300 mA
• Contact de retur (feedback): 24 Vdc – până la 300 mA max
• Întrerupător DC: separator conform IEC 60947-3, utilizare în categoria DC-PV1
• Certificări: CE, conformitate cu EN 60947-1&3

Parametrii mecanici

• Grad de protecție: IP66
• Clasa de protecție: Clasa II
• Temperatura maximă de funcționare înainte de deconectarea automată: +70 °C
• Interval de temperatură de funcționare: -40 °C până la +70 °C
• Intervalul de temperatură de stocare: -40 °C până la +85 °C
• Material carcasă: a doua generație de carcasă realizată prin tehnologia de turnare prin injecție (fire retardant)
• Dimensiuni (indicate în documentație): lungime 375 mm, înălțime 224 mm, adâncime 95 mm; lungimea totală a conectorilor/terminalelor 457 mm
• Număr de cicluri de funcționare: 10000 de cicluri mecanice; >1500 de cicluri sub sarcină (categoria PV1)
