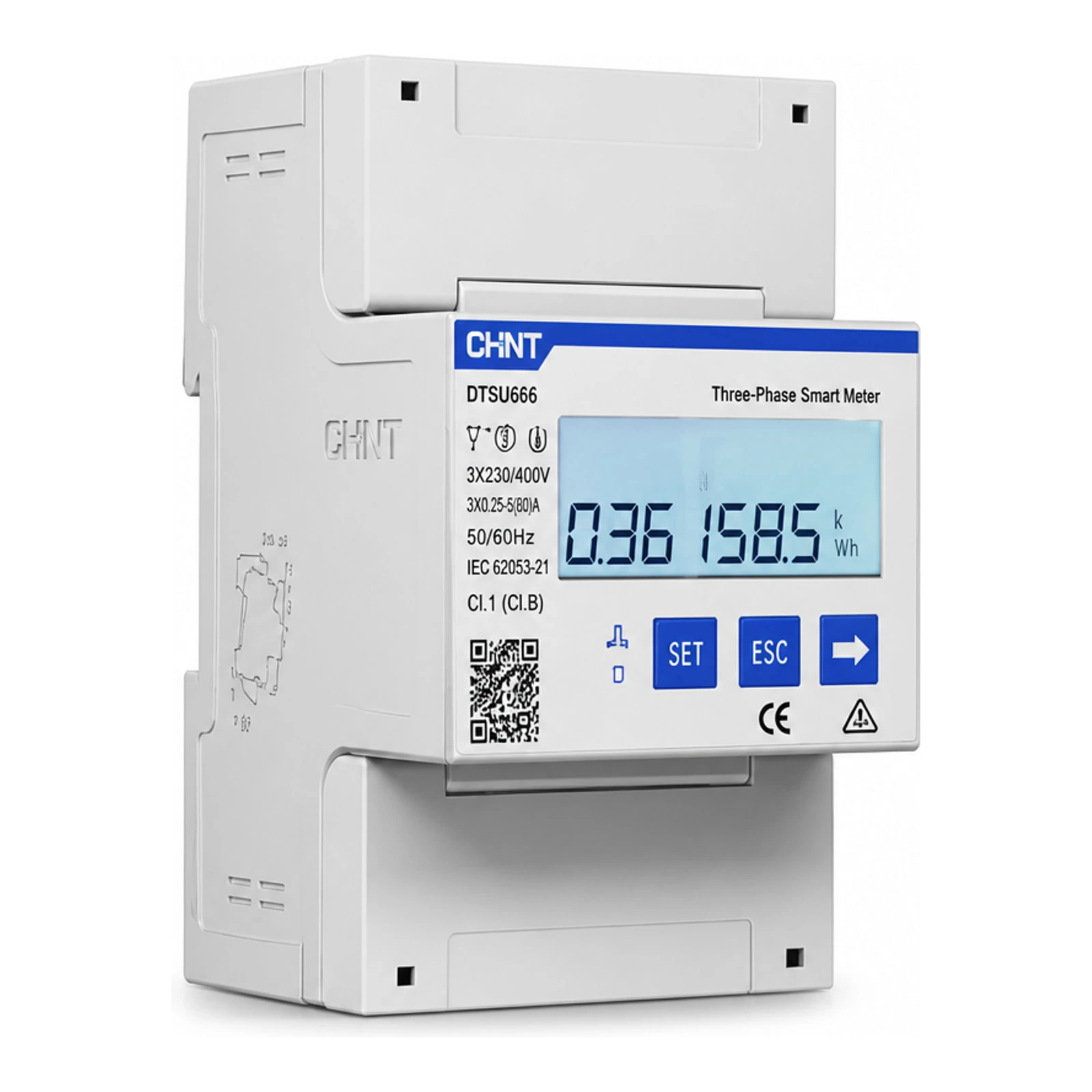

Contorul de energie trifazat DTSU666-G este destinat aplicațiilor fotovoltaice și sistemelor energetice, permițând măsurarea bidirecțională a puterii active și energiei (kW, kWh). Dispozitivul oferă o citire rapidă a puterii active (timp de actualizare ≤ 50 ms), un afișaj LCD cu iluminare de fundal și comunicare Modbus-RTU prin interfața RS485.

Producător: Zhejiang Chint Instrument & Meter Co., Ltd. Sediul: No.560, Yueming Road, Binjiang District, Hangzhou, Zhejiang, China P.C: 310052. Adresa de e-mail a producătorului în document: chintmeter@chint.com. Site web: http://en.chintim.com/. Compania furnizează dispozitive de măsurare rezervându-și dreptul de a modifica datele tehnice fără notificare prealabilă.

Parametrii electrici

• Tip de conexiune: 3P4W (trei faze, patru fire), acces prin transformator de curent (CT)
• Curent: 250A/50mA (transformator), deschidere CT: φ24 mm
• Tensiune nominală (Un): 3×220/380V ... 3×240/415V; interval de funcționare: 207V – 253V; limitat: 184V – 264V
• Frecvență: 50 Hz sau 60 Hz
• Precizie: Tensiune ±0.5%; Curent/ M oc ±0.5%; Energie electrică ±1%
• Măsurare: Import/Export kWh, kvarh; putere instantanee kW, kvar, kVA; Irms, Vrms, frecvență, factor de putere
• Ieșiri/indicație: ieșire impuls (pulse), afișaj LCD cu iluminare de fundal
• Comunicare: protocol ModBus-RTU prin RS485; viteză de transmisie 1200 / 2400 / 4800 / 9600 bps (implicit), 19200 / 115200 bps (configurabil)
• Viteza de actualizare a puterii active: ≤ 50 ms

Parametrii mecanici

• Dimensiuni (L×l×h): 72 mm × 100 mm × 65.5 mm
• Tip de montaj: pe șină DIN de 35 mm (DIN35mm)
• Interfață fizică: borne pentru conectarea cablurilor și port RS485 (borne A, B)
• Deschidere transformator de curent: φ24 mm (se referă la CT utilizate cu parametrii 250A/50mA)
• Interval de temperatură de funcționare: -25°C până la +55°C; depozitare: -40°C până la +70°C
