Inverter TWERD PS300-WT 10kW, on-grid, 3-F

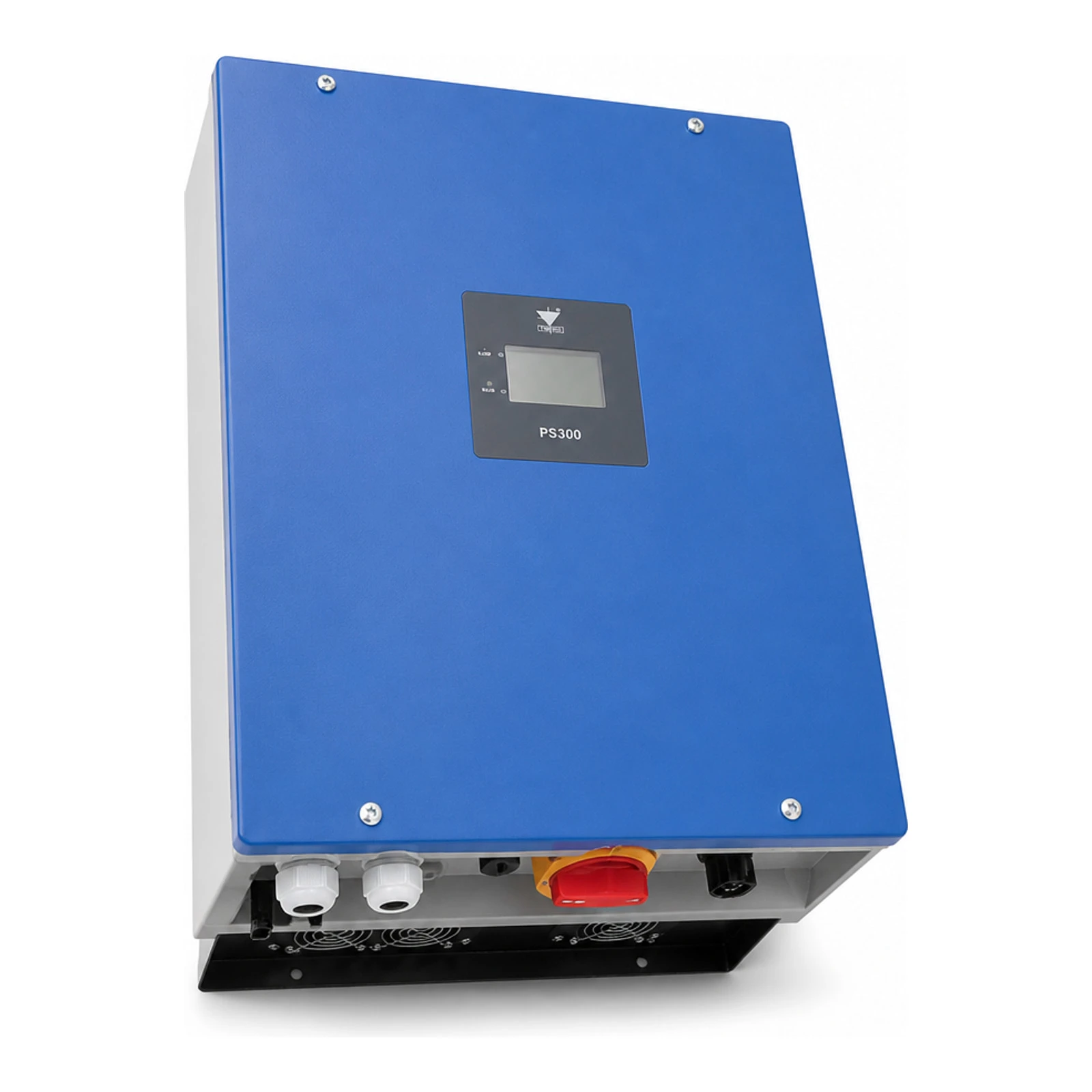

Inverter TWERD PS300-WT 10kW (on‑grid, 3‑fazat)
Inverter trifazat, fără transformator, destinat colaborării cu turbine eoliene sau hidraulice mici echipate cu generator sincronic cu magneți permanenți. În versiunea on‑grid, este utilizat pentru a transmite energie în rețeaua 3×400 V 50 Hz, controlează sarcina generatorului și dispune de protecții împotriva pornirii necontrolate și de circuite de frânare a generatorului cu rezistori.

Informații despre producător
Producătorul dispozitivului este Zakład Energoelektroniki TWERD Sp. z o.o. (TWERD) – un producător polonez specializat în convertoare OZE, proiectare, producție și service de invertoare fotovoltaice și eoliene. Documentația tehnică și de service este disponibilă în manualul de utilizare al companiei.

Parametrii electrici și tehnici

• Putere nominală AC: 10 kW
• Intrare WT (AC) – interval de funcționare al generatorului: 3×60…425 VAC, tensiunea nominală a generatorului 3×400 VAC
• Curentul maxim de intrare de la generator (IGEN‑MAX): 20 A (versiunea 10 kW)
• Tensiunea de ieșire (rețea): 3×400 V, 50 Hz
• Curentul de ieșire nominal (IOUT): 14,5 A
• Eficiența maximă: 97 %
• THD curent de ieșire: < 3 %
• Frecvența de comutare (portantă): 16 kHz
• Relé integrate pentru controlul rezistorilor de frânare: capacitate 30 A AC1 (relé interne de control pentru rezistori pentru versiunea 3–10 kW)
• Consumul de energie în stare de așteptare: 20 W

Parametrii mecanici și de montaj

• Dimensiuni (lățime × înălțime × adâncime): 426 mm × 490 mm × 214 mm (date din Fig. 3.1 pentru invertoare on‑grid 3–10 kW)
• Greutate (cu cadru de montaj): 33 kg
• Grad de protecție: IP65 (montaj extern posibil)
• Poziția de montaj: vertical, cu conectorii orientați în jos (max. deviație ±15°)
• Răcire / distanțe de montaj: mențineți un minim de 20 cm de spațiu liber de sus și de jos și 10 cm pe laturi; în carcasă închisă, utilizați ventilație suplimentară
