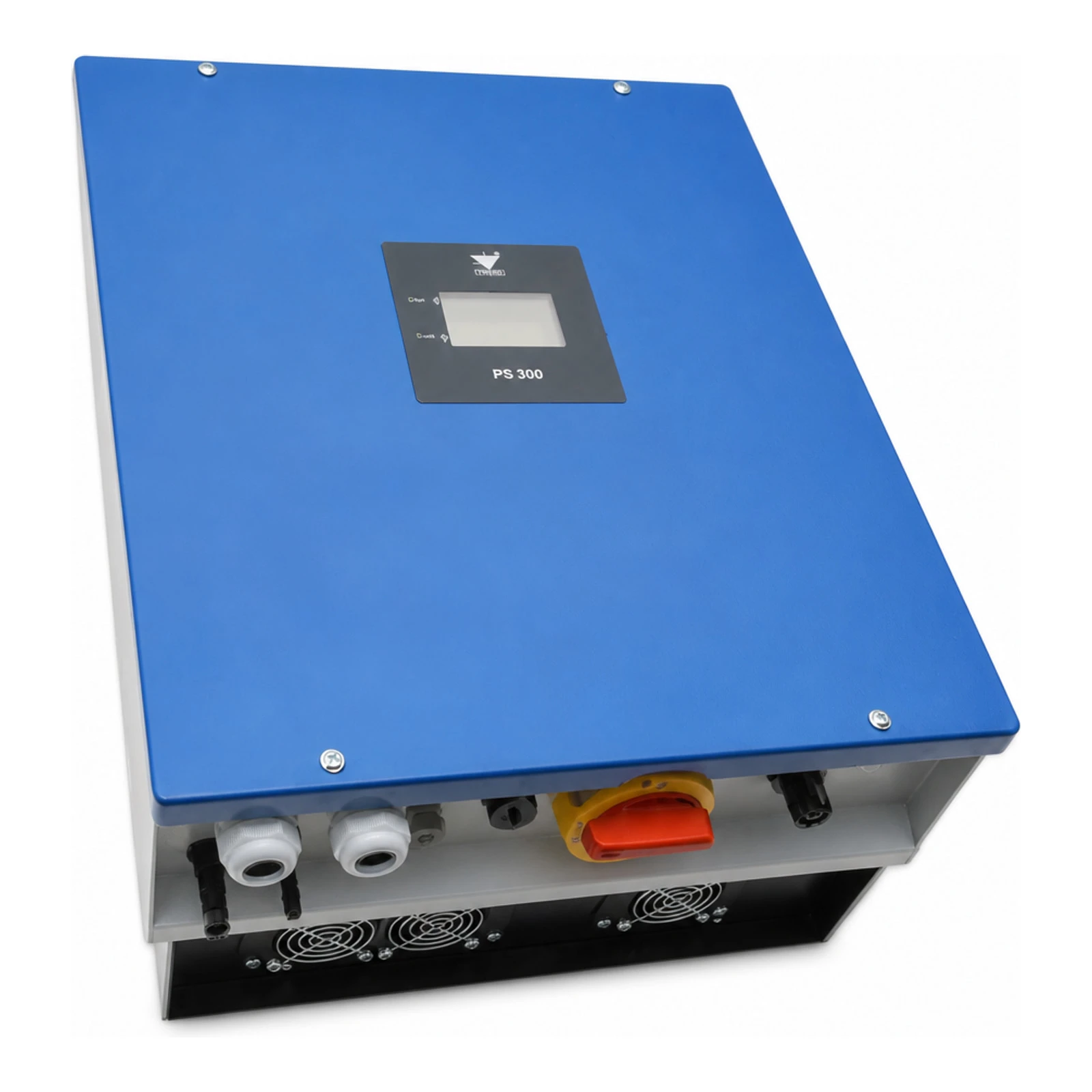

Inverter TWERD PS300-WT 3kW, on-grid, 3-F (Turbina 1500W, 2800W ON GRID)

Inverter TWERD PS300-WT 3kW (on‑grid, 3‑fazat)
Inverter trifazat fără transformator destinat colaborării cu turbine mici (generator sincronic cu magneți permanenți). Dispozitivul este folosit pentru a transmite energie în rețeaua trifazată 3×400 V 50 Hz, având protecții împotriva pornirii generatorului și relee de control pentru rezistențele de frânare.

Informații despre producător
Producătorul este Zakład Energoelektroniki TWERD Sp. z o.o. (TWERD) – producător de invertoare și sisteme pentru surse de energie regenerabilă, furnizând dispozitive cu documentație tehnică și suport de service.

Parametrii electrici și tehnici

• Putere nominală AC: 3 kW
• Intrare WT (AC) – interval de funcționare al generatorului: 3×60…425 VAC, tensiune nominală a generatorului 3×400 VAC
• Curentul maxim de intrare de la generator (IGEN‑MAX): 13 A (versiunea 3 kW)
• Tensiunea de ieșire (rețea): 3×400 V, 50 Hz
• Curentul de ieșire nominal (IOUT): 4,5 A
• Eficiența maximă: 97 %
• THD curent de ieșire: < 3 %
• Frecvența de comutare (pură): 16 kHz
• Releele interne de control pentru rezistențele de frânare: capacitate 30 A AC1 (se referă la invertoare 3–10 kW)
• Consumul de energie în stare de așteptare: 20 W

Parametrii mecanici și de montaj

• Dimensiuni (lăț. × înăl. × adânc.): 426 mm × 490 mm × 214 mm (date din Fig. 3.1 pentru invertoare on‑grid 3–10 kW)
• Greutate (cu cadrul de montaj): 33 kg
• Grad de protecție: IP65
• Poziția de montaj: vertical, cu conectorii îndreptați în jos (max. deviație ±15°)
• Recomandări pentru răcire: mențineți un minim de 20 cm de spațiu liber de sus și de jos și 10 cm pe laturi; curățare regulată a radiatorului
