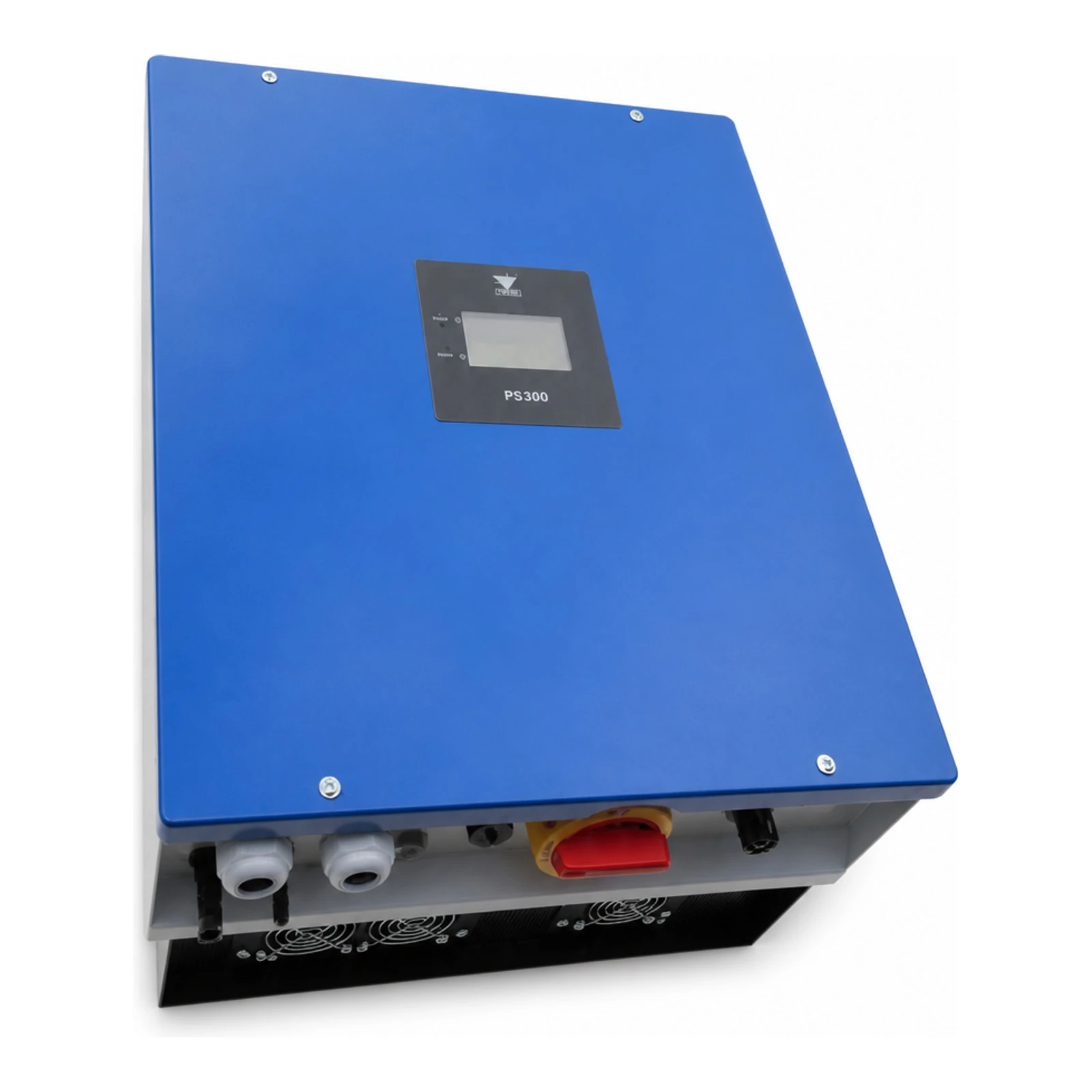

Inverter TWERD PS300-WT 5kW, on-grid, 3-F (Turbina 5000W ON GRID)

Inverter TWERD PS300-WT 5kW (on‑grid, 3‑fazat)
Inverter trifazat de tip PS300 destinat colaborării cu turbine eoliene echipate cu generator sincronic cu magneți permanenți. Modelul on‑grid permite sincronizarea și livrarea de putere în rețea 3×400 V și controlul sarcinii generatorului (rezistori de frânare) pentru a preveni pornirea turbinei.

Informații despre producător
Dispozitivul este fabricat de Zakład Energoelektroniki TWERD Sp. z o.o. (TWERD) – companie care realizează proiectarea, producția și service-ul convertizoarelor pentru OZE. Producătorul furnizează documentație tehnică și service pentru instalatori și utilizatori.

Parametrii electrici și tehnici

• Putere nominală AC: 5 kW
• Intrare WT (AC) – interval de funcționare al generatorului: 3×60…425 VAC, tensiunea nominală a generatorului 3×400 VAC
• Curentul maxim de intrare de la generator (IGEN‑MAX): 13 A (versiunea 5 kW)
• Tensiunea de ieșire (rețea): 3×400 V, 50 Hz
• Curentul de ieșire nominal (IOUT): 7,5 A
• Eficiența maximă: 97 %
• THD al curentului de ieșire: < 3 %
• Frecvența de comutare (portantă): 16 kHz
• Relații interne de control pentru rezistorii de frânare: capacitate 30 A AC1 (versiuni 3–10 kW)
• Consumul de energie în stare de așteptare: 20 W

Parametrii mecanici și de montaj

• Dimensiuni (lățime × înălțime × adâncime): 426 mm × 490 mm × 214 mm (date din Fig. 3.1 pentru invertoare on‑grid 3–10 kW)
• Greutate (cu cadru de montaj): 33 kg
• Grad de protecție: IP65
• Poziția de montaj: vertical, cu conectorii îndreptați în jos (max. deviație ±15°)
• Răcire / distanțe de montaj: mențineți un minim de 20 cm de sus și de jos și 10 cm de la laterale; în carcase protejate utilizați ventilație
