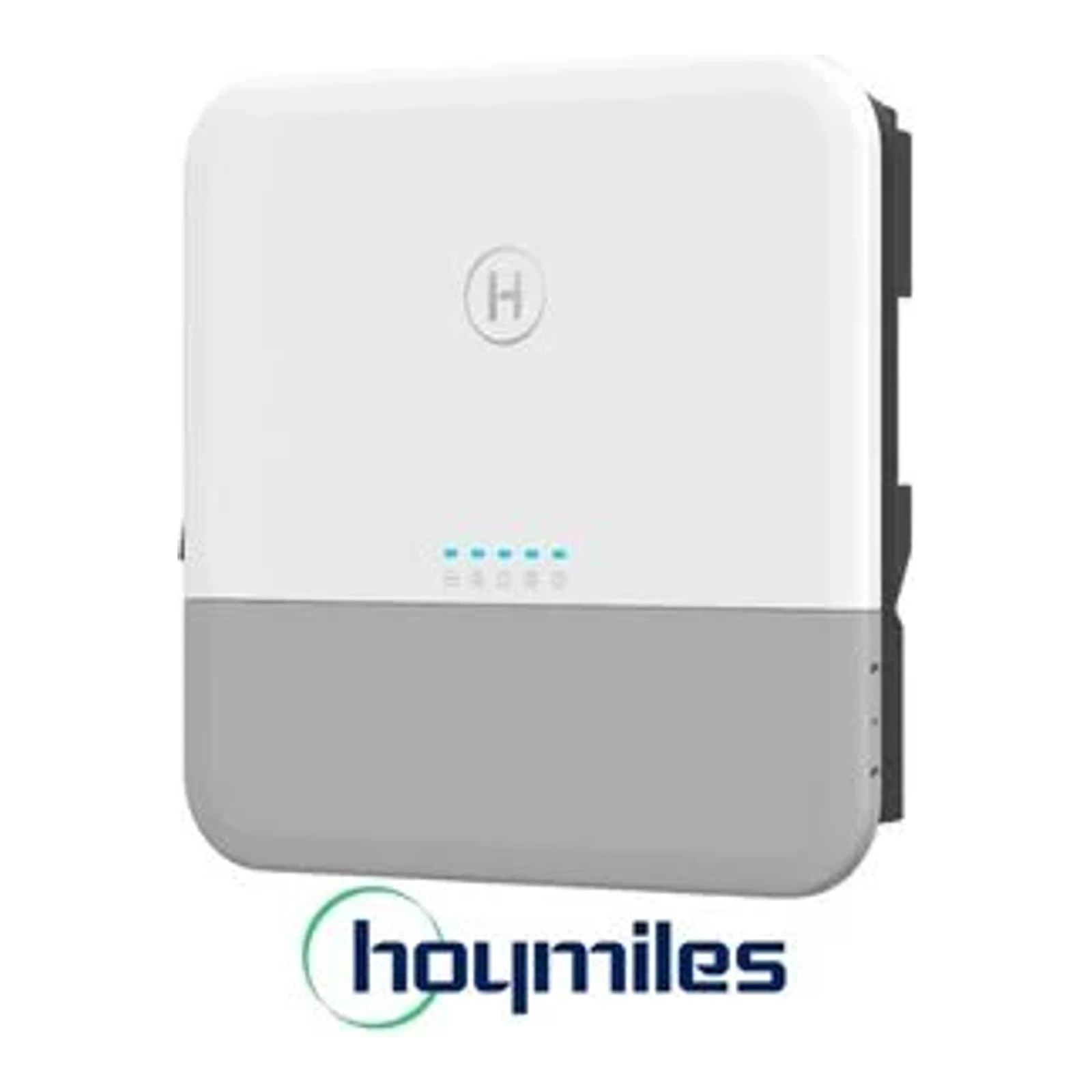

Inverter hibrid Hoymiles HIS-3.6L-G3 monofazat

Inverter hibrid monofazat Hoymiles HIS-3.6L-G3 este un dispozitiv compact destinat utilizării în sistemele fotovoltaice cu stocarea energiei. Permite conectarea panourilor PV, bateriilor și rețelei monofazate, asigurând moduri de funcționare on-grid și off-grid, precum și colaborarea cu contoare externe și relee.

Producător: Hoymiles Power Electronics Inc. este un producător de dispozitive de stocare a energiei și invertoare hibride. În documentația produsului, compania oferă informații tehnice, conformitate cu directivele UE și accesorii de comunicare (de exemplu, DTS-WL-G3). Compania oferă suport tehnic și materiale de descărcat pe site-ul său.

Parametrii electrici și de utilizare

• Interval de temperatură de funcționare: -25 °C până la 65 °C (peste 45 °C se aplică reducerea puterii)
• Umiditate relativă de funcționare: 0–95 % RH
• Înălțimea de instalare: ≤ 4000 m
• Conexiuni PV: secțiune recomandată a cablurilor PV 2,5–4 mm², lungimea de izolare 12 mm
• Conexiune baterie: secțiune recomandată a cablurilor bateriei 16–25 mm², lungimea de izolare 18 mm
• Conexiune AC (GRID/EPS/GEN): secțiune recomandată 2,5–4 mm² (pentru unele variante 4–6 mm²), lungimea de izolare 18 mm
• Intrări de comunicare: COM1 (RJ45) cu suport pentru CT, contor, BMS, DRM; COM2 și bară de semnal: EPO, DI_1, DI_2, 485_1, 485_2, DTU, HP_DO, 12V, DO1, DO2
• Modul de comunicare (DTS): DTS-WL-G3 (Wi‑Fi) / DTS-WL-G3 (LAN) — funcționează în banda 2412–2472 MHz, putere maximă <20 dBm

Parametrii mecanici

• Dimensiuni: 506 mm (lățime) × 495 mm (înălțime) × 99 mm (adâncime)
• Poziționare și distanțe necesare: distanțe minime de montaj în jurul dispozitivului ≥500 mm (sus, jos, laterale), din față ≥1000 mm; dispozitivul trebuie montat vertical, unghi maxim de înclinare <15°
• Conexiune la pământ: utilizați un cablu de protecție 2,5–4 mm² (în funcție de model), punct de împământare M5
• Prize și mufe de cablu: treceri de cablu echipate cu dopuri de cauciuc pentru etanșare (îndepărtați conform numărului de cabluri)
• Accesorii incluse: suporturi de montaj (Bracket A, Bracket B), șuruburi de expansiune, terminal de împământare, inel magnetic pentru cablurile PV (dimensiune 39×20×45 mm), DTS-WL-G3
