Limitator de supratensiune Tip 1+2+3(BCD) 100KA 4P DS254VG-300 C3713

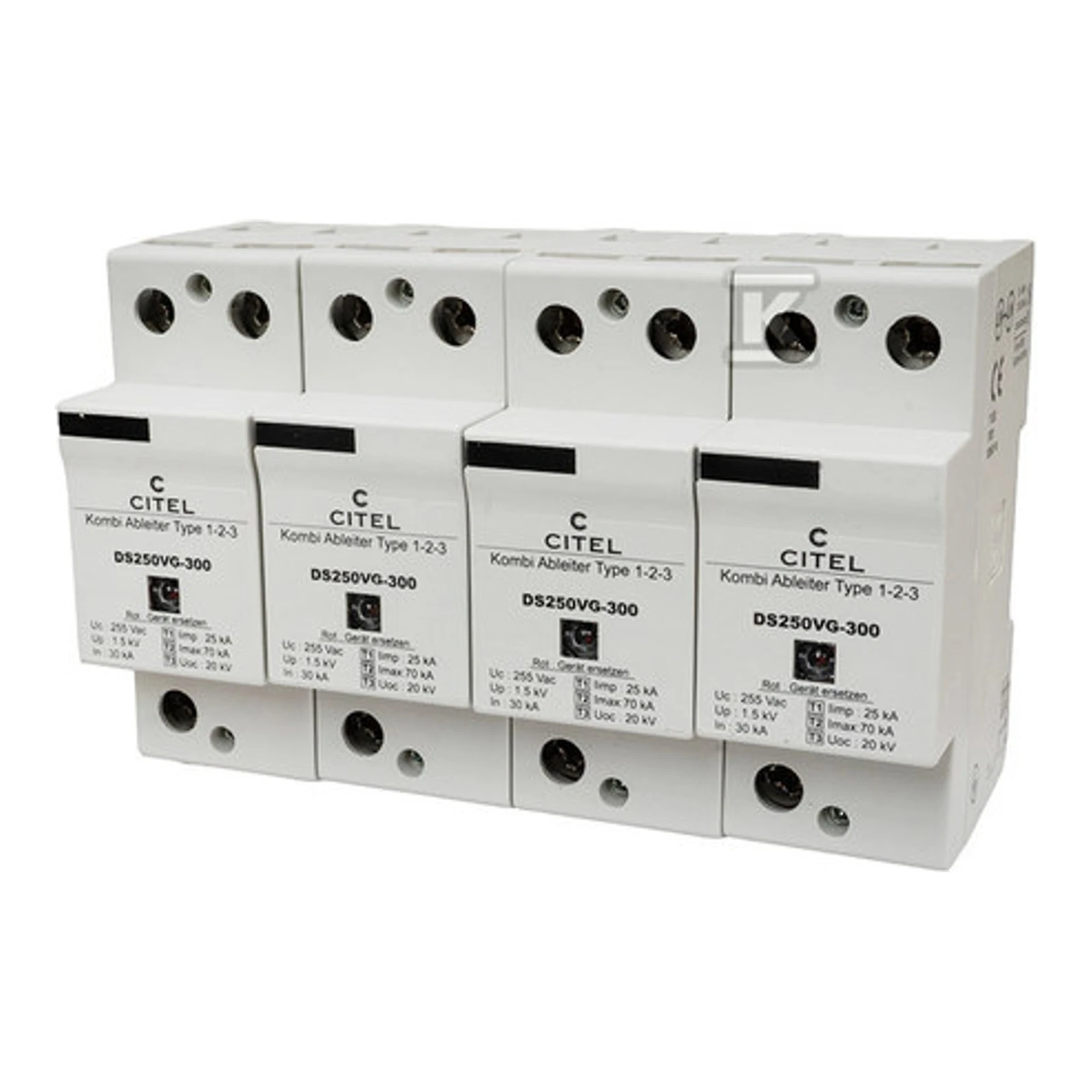

Limitator de supratensiune Tip 1+2+3 DS254VG-300/G este un modul de protecție multipolar pentru instalații trifazate cu conductor neutru (3P+N). Dispozitivul combină un întrerupător cu electrozi gazosi și elemente varistor, oferind protecție împotriva descărcărilor electrice și supratensiunilor tranzitorii cu o capacitate totală declarată de descărcare a curentului de fulger de 100 kA (1x 10/350 µs) și 25 kA pe fiecare pol.

Informații despre producător

Producătorul dispozitivului este CITEL — o companie specializată în soluții de protecție împotriva supratensiunilor și sisteme de protecție împotriva fulgerelor. Fisa tehnică descrie modelul DS254VG-300/G oferit de CITEL, conform normelor IEC 61643-11 și EN 61643-11 și aprobărilor UL.

Parametrii electrici selectați

• Tip SPD: IEC 1+2+3 (combinat)
• Tensiune nominală Un: 230/400 Vac
• Tensiune maximă continuă AC Uc: 255 Vac
• Curentul de descărcare a fulgerului pe pol (10/350 µs): Iimp = 25 kA
• Capacitatea totală de descărcare a curentului de fulger (10/350 µs): Itotal = 100 kA (1x 10/350 µs)
• Capacitatea maximă de descărcare a impulsului 8/20 µs pe pol: Imax = 70 kA
• 15 impulsuri 8/20 µs (In): 30 kA
• Protecție comună și diferențială: CM / DM (L/N și N/PE)
• Nivelul de protecție la In (L/N): Up = 1,5 kV
• Rezistența la scurtcircuit: Isccr = 50 000 A

Parametrii mecanici

• Tehnologie: VG-Technologie (MOV + GSG) — varistor de înaltă energie + întrerupător cu electrozi gazosi
• Configurație: 3-fazat + N (4-polar)
• Tip de conexiune: Cleme de șină (Fahrstuhlklemme) 6-35 mm² (posibil 50 mm²) / posibilitate de montare pe șină de tip comb
• Construcție: Monobloc – carcasă pentru montaj pe șină DIN 35 mm
• Material carcasă: Termoplastic UL94 V-0
• Interval de temperatură de funcționare: -40 °C până la +85 °C
• Grad de protecție: IP20
• Comportament în caz de defectare: Deconectare permanentă de la rețea; semnalizare optică
• Semnalizare eroare: 1 indicator mecanic pe fiecare pol (roșu)
• Semnal de la distanță: Contact fără tensiune (potentialfrei) — comutator de închidere
• Dispozitive termice de deconectare: interne
• Valoarea maximă a protecției primare (fuzibil): max. 315 A (gL/gG)
