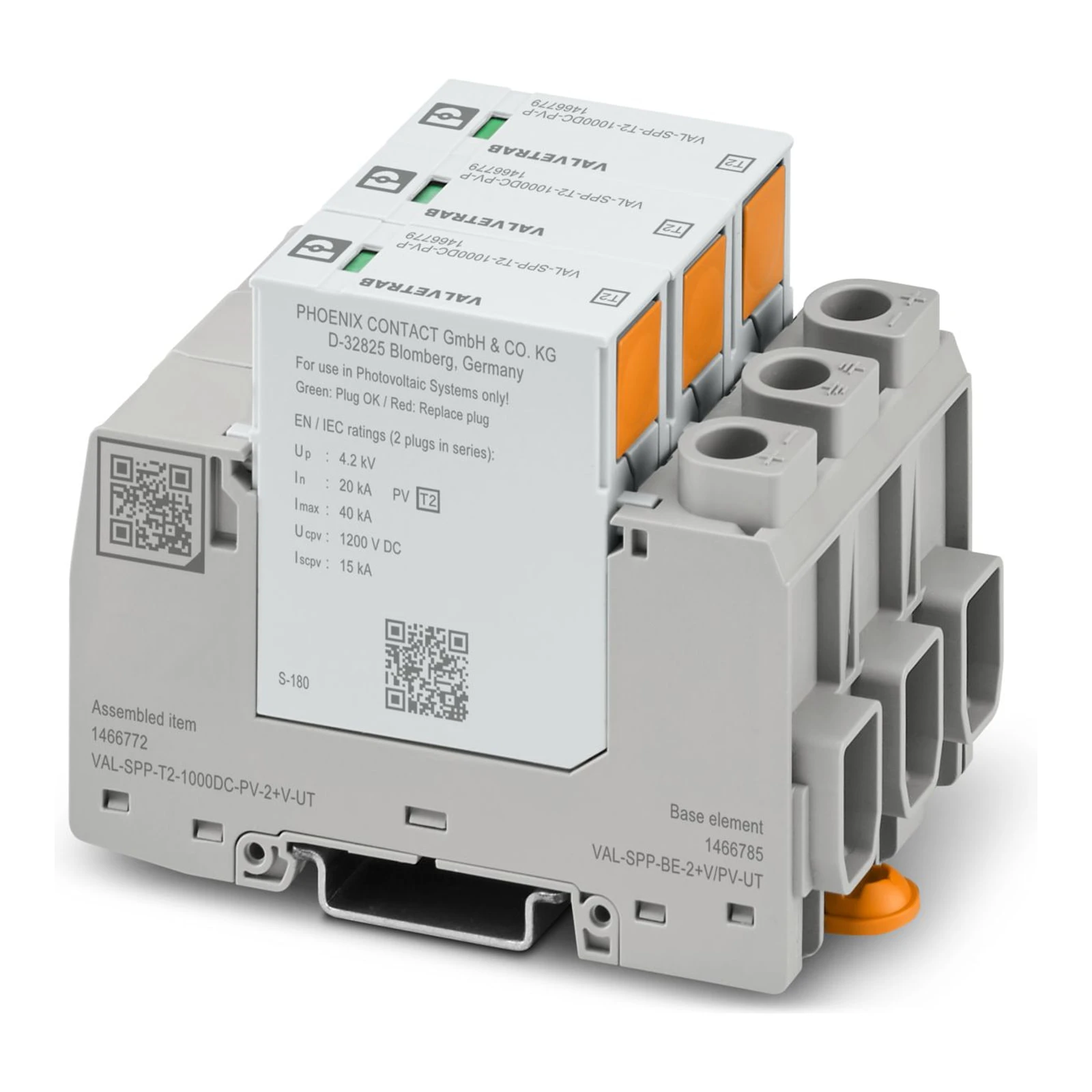

Limitator de supratensiune pentru sisteme fotovoltaice T2 VAL-SPP-T2-1000DC-PV-2+V-UT

Limitatorul de supratensiune VAL-SPP-T2-1000DC-PV-2+V-UT este un protector modular de clasă T2 (IEC/EN) destinat instalațiilor fotovoltaice de 1000 V DC. Dispozitivul se montează pe șină DIN de 35 mm; soluția include o bază cu trei poziții, cu trei module de protecție interschimbabile, monitorizate termic, și semnalizare vizuală a stării fiecărui modul.

Producător: Phoenix Contact (DE). Produsul este certificat, printre altele, de schemele IECEE CB și KEMA-KEUR. Țara de origine: DE. Număr de catalog/producător: 1466772.

Parametrii electrici selectați

• Clasă/Tip: Tip 2 / Clasa II (EN/IEC 61643-31).
• Destinație: Sisteme PV, izolate și împământate, circuit DC, open-circuit UOCSTC = 1000 V DC.
• Curent nominal de impuls In (8/20 µs): 20 kA.
• Max. curent de impuls Imax (8/20 µs): 40 kA.
• Curent total de impuls ITotal (8/20 µs): 40 kA.
• Nivel de protecție a tensiunii Up: ≤ 4,2 kV (la In); ≤ 3,6 kV (la 10 kA); ≤ 3,2 kV (la 5 kA).
• Tensiune reziduală Ures: ≤ 3 kV (la 3 kA).
• Timp de reacție: ≤ 25 ns.
• Tensiune de lucru continuă UCPV: 1200 V DC.
• Încărcare de scurtcircuit ISCPV: 15000 A.
• Curent de scurgere/rezidual IPE: ≤ 350 µA AC; ≤ 100 µA DC.
• Consumul de putere în stare de repaus PC: ≤ 120 mVA.

Parametrii mecanici și de montaj

• Tip carcasă/montaj: Modul pe șină DIN de 35 mm, în două părți, divizibil.
• Număr de poziții: 3 (elemente de protecție cu trei prize).
• Dimensiuni (WxHxD): Lățime 53,4 mm; Înălțime 96,6 mm; Adâncime 71,5 mm (inclusiv șina DIN 7,5 mm); distanța indicatorului: 3 module/Div.
• Greutate: 299,2 g (fără ambalaj); 327,1 g (cu ambalaj).
• Material carcasă: PA 6.6-FR 20% GF / PBT, grad de inflamabilitate UL94 V-0, CTI 600.
• Conexiuni electrice: Cleme cu șurub M5, cuplu de strângere 2,5–3 Nm; lungimea de dezizolare 12 mm; secțiuni de cablu: flexibile 1,5–16 mm² (2x 1,5–6 mm² la cablu dublu), rigide 1,5–25 mm².
• Grad de protecție (instalat): IP20C.
• Temperatura de funcționare: -40 °C ... 85 °C; montaj: -5 °C ... 50 °C.
