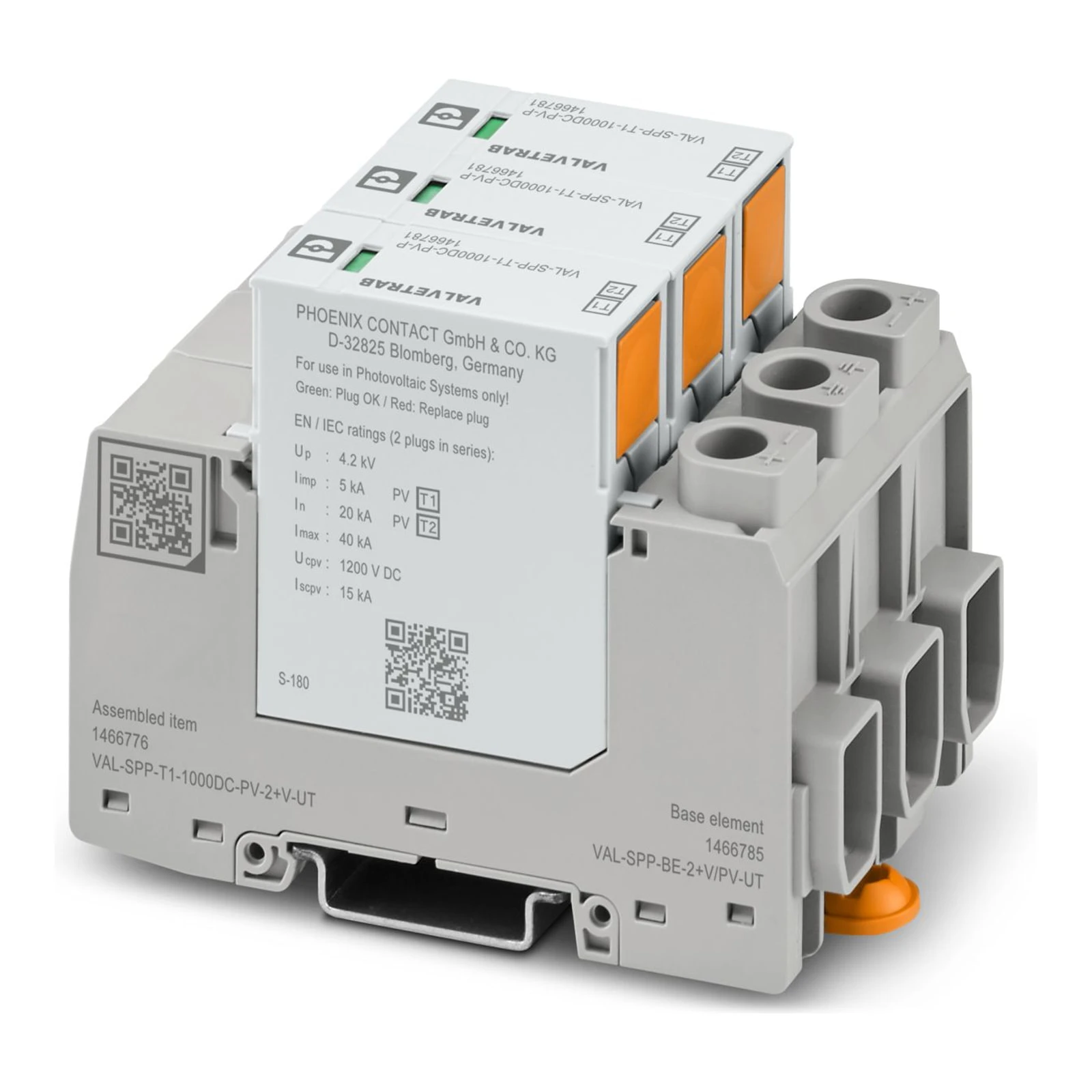

Limitator de supratensiune tip T1/T2 VAL-SPP-T1-1000DC-PV-2+V-UT

Limitator de supratensiune tip T1/T2 VAL-SPP-T1-1000DC-PV-2+V-UT este un limitator modular destinat protecției instalațiilor fotovoltaice DC până la 1000 V DC. Dispozitivul oferă o configurație Y pentru conexiunea trifazică (DC+, DC-, PE) și asigură un timp de răspuns rapid și o tensiune reziduală scăzută, minimizând riscul de deteriorare a echipamentelor conectate.

Producător: Phoenix Contact — companie internațională specializată în componente electrice și automatizări industriale. Produsul este oferit sub codul producătorului 1466776 și provine din Germania; respectă standardele EN/IEC 61643-31 și are aprobările corespunzătoare (printre care KEMA-KEUR, IECEE CB).

Parametrii electrici

• Clasa de testare: PV T1 / T2 (EN T1 / T2)
• Sistem de alimentare: DC
• Tensiunea maximă permanentă UCPV: 1200 V DC
• Curentul nominal de descărcare In (8/20 µs): 20 kA
• Curentul maxim de descărcare Imax (8/20 µs): 40 kA
• Curentul de probă pentru fulger (10/350 µs), valoarea de vârf Iimp: 5 kA
• Curentul total de descărcare ITotal (8/20 µs): 40 kA
• Nivelul de protecție Up (tensiunea reziduală): ≤ 4,2 kV (la In), ≤ 3,6 kV (pentru 10 kA), ≤ 3,2 kV (la 5 kA)
• Timp de răspuns tA: ≤ 25 ns
• Curentul de lucru de lungă durată ICPV: ≤ 100 µA DC

Parametrii mecanici și construcție

• Construcție: modul plug-in pentru montaj pe șină DIN, în două părți
• Numărul de poli: 3 (configurație Y)
• Lățime: 53,4 mm (3 TE)
• Înălțime: 96,6 mm
• Adâncime: 71,5 mm (cu șina DIN 7,5 mm)
• Ponderea unei unități (cu ambalaj / fără ambalaj): 379,9 g
• Mod de montare: Șină DIN 35 mm
• Culoare / material carcasă: gri (RAL 7042) / PA 6.6-FR 20% GF (PBT)
