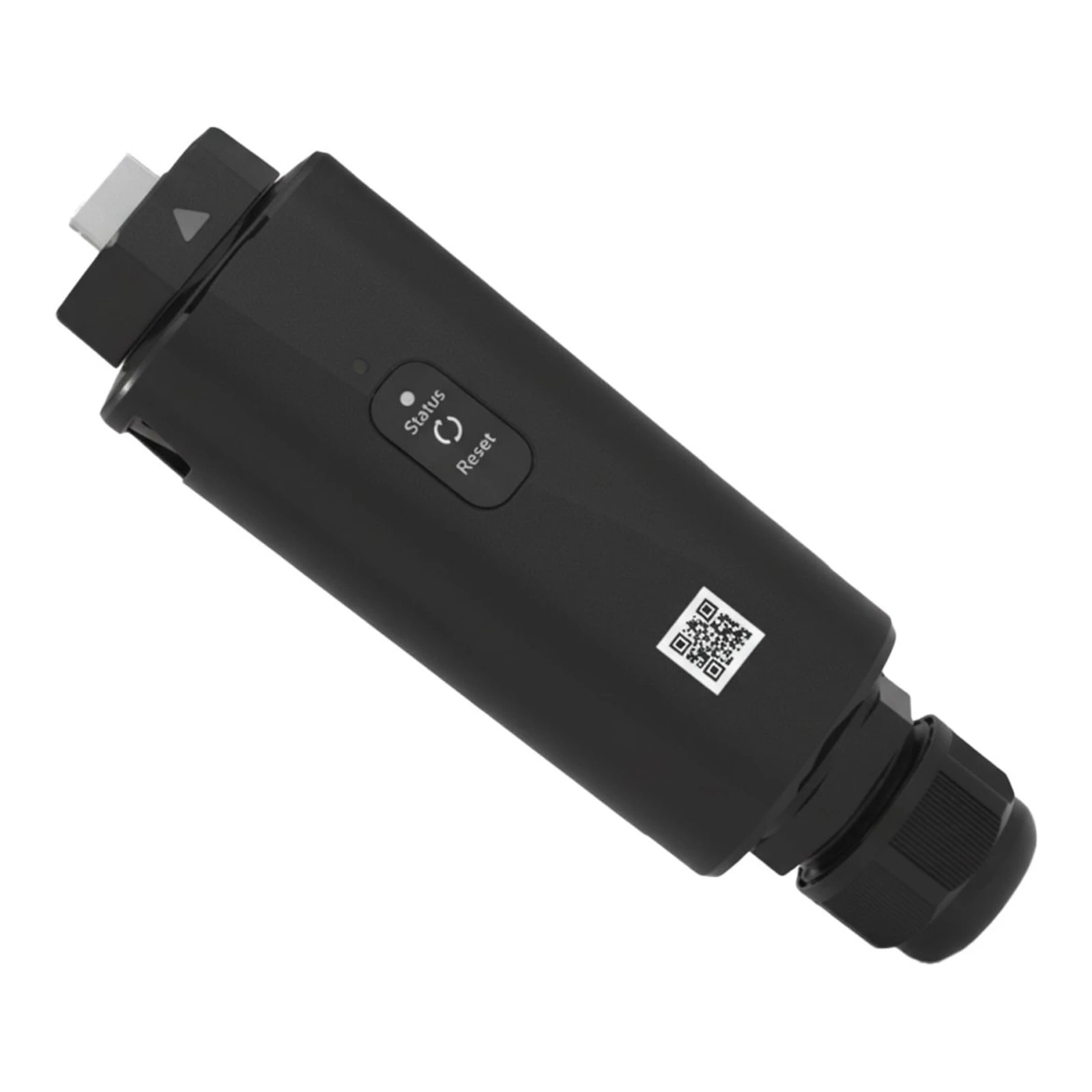

Modul de comunicare - GROWATT - ShineWiLan-X2

ShineWiLan-X2 este un modul de comunicare destinat monitorizării și întreținerii de la distanță a instalațiilor fotovoltaice. Dispozitivul integrează module WLAN, LAN și Bluetooth, are o memorie încorporată care permite stocarea datelor timp de o lună și funcția de configurare locală și actualizare a software-ului.

Producătorul dispozitivului este Shenzhen Growatt New Energy Co., Ltd., o companie care se ocupă cu proiectarea și fabricarea soluțiilor pentru sistemele fotovoltaice. Sediul: 4-13/F, Clădire A, Parcul Industrial Sino-German (Europa), Hangcheng Ave, Districtul Bao'an, Shenzhen, China. Contactul producătorului: info@ginverter.com. Serverul de comunicare implicit: server.growatt.com; server suportat: ShineServer; configurare prin aplicația mobilă.

Parametrii electrici și de comunicare

• Tensiune nominală de alimentare: 5 V (±5%)
• Consumul tipic de energie: 2,5 W
• Standarde wireless: Wi‑Fi 802.11 b/g/n, Bluetooth BLE 4.2
• Frecvența de funcționare radio: 2,4 GHz
• Puterea maximă de transmisie Wi‑Fi: 802.11b: 19.5±2 dBm, 802.11g: 14±2 dBm, 802.11n: 18±2 dBm (MCS0 HT20), 13±2 dBm (MCS7 HT20)
• Sensibilitatea receptorului Wi‑Fi și BLE: de exemplu, CCK 1 Mbps: -97±2 dBm, 54 Mbps: -75±2 dBm, HT20 MCS0: -92±2 dBm, HT20 MCS7: -72±2 dBm, BLE: -93±2 dBm (@1M,30.8%PER)
• Interfața de comunicare cu invertorul: Modbus RTU
• Comunicarea cu serverul: MQTT
• Viteza de transmisie a datelor către server: interval de transmisie: 5 minute
• Interfața de date locale: USB

Parametrii mecanici și de mediu

• Dimensiuni (Lățime/Înălțime/Adâncime): 47 / 152 / 28 mm
• Peso: 94 g
• Grad de protecție: IP65
• Temperatura de funcționare: -30 °C până la +65 °C
• Temperatura de stocare: -40 °C până la +70 °C
• Indicatori și interfețe utilizator: LED-uri
• Raza teoretică de comunicare: LAN: 100 m (Cat5e), Wi‑Fi: până la 50 m (fără obstacole)
