NOARK Limitator de supratensiune 4P Tip C 275V AC Ex9UE2 (103357)

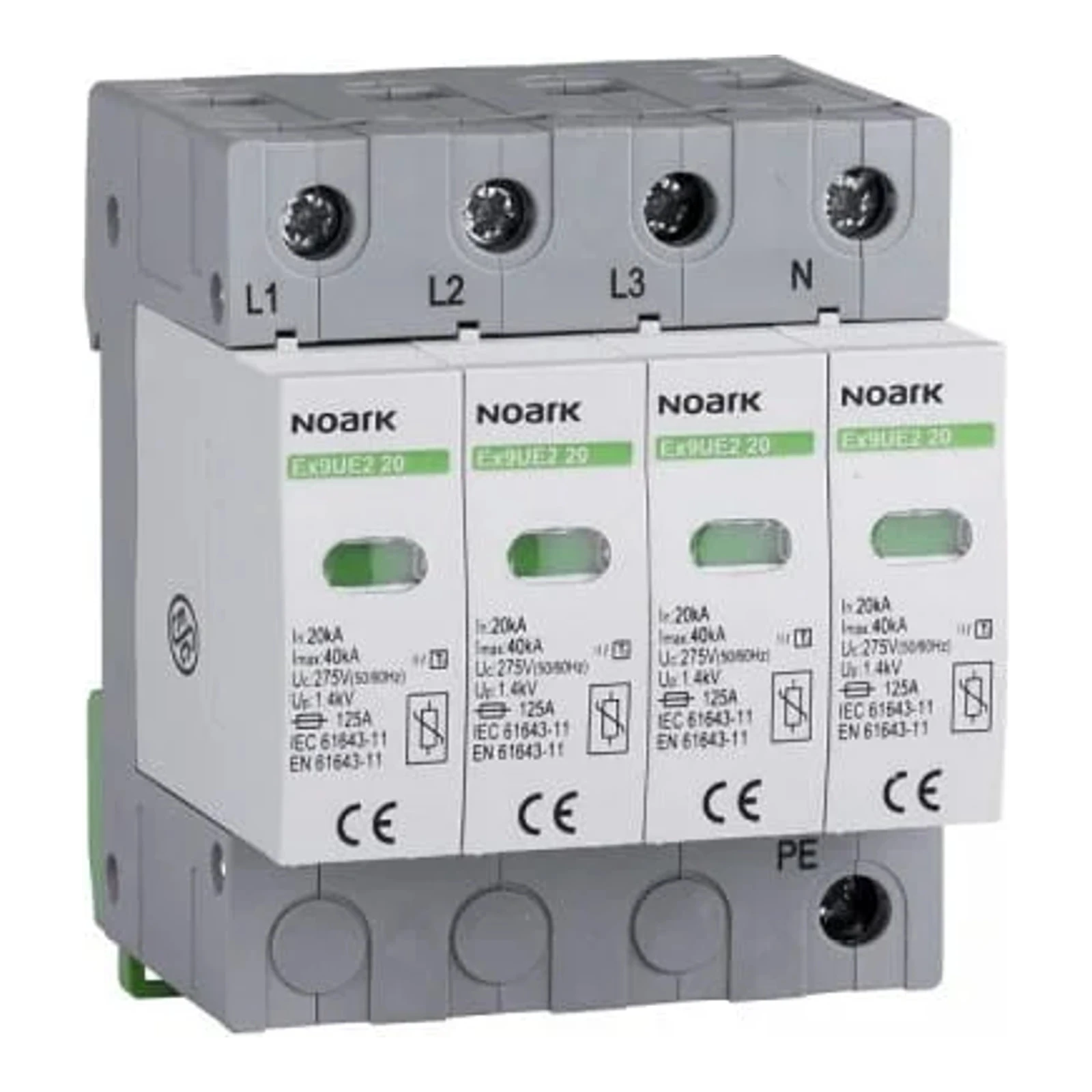

NOARK Ex9UE2 4P 275 V AC (nr cat. 103357) este un limitator modular de supratensiune de tip 2 destinat protecției instalațiilor de tensiune joasă împotriva supratensiunilor atmosferice și de comutare. Versiunea 4P (4+0) protejează toate firele fazice și este realizată pentru o tensiune de lucru de 275 V AC. Dispozitivul este echipat cu cartușe varistor și un indicator optic de stare a cartușului; această referință specifică nu dispune de un contact auxiliar integrat.

Informații despre producător

Producător: NOARK — furnizor internațional de echipamente de distribuție și protecție electrică. Limitatoarele Ex9UE au fost proiectate și testate conform standardului EN 61643-11, îndeplinind cerințele pentru echipamente de clasă II (tip 2, T2, C) utilizate în instalații industriale și de clădiri.

Parametrii electrici

• Tip limitator: Tip 2 (clasa II, T2, C)
• Tensiune de lucru permanentă Uc: 275 V AC (L–N) / 275 V AC (N–PE)
• Curent nominal de descărcare In (8/20 µs): 20 kA pe pol (L–N); N–PE: 20 kA pe pol
• Curent maxim de descărcare Imax (8/20 µs): 40 kA pe pol
• Nivel de protecție Up pentru In (L–N): 1.4 kV (pentru 275 V)
• Nivel de protecție Up pentru Imax (L–N): 2.0 kV
• Nivel de protecție Up pentru 5 kA (L–N): 1.0 kV
• Supratensiuni temporare Ut (rezistate): L–N 335 V (5 s), N–PE 335 V (200 ms)
• Maximă asigurare cu siguranță: L–N max. 125 A gG; N–PE max. 125 A gG
• Capacitate de rezistență la curent de scurtcircuit: L–N 50 kA; N–PE 50 kA

Parametrii mecanici și de montaj

• Număr de poli / configurație: 4P (4+0)
• Lățime: 70 mm (4 × 17.5 mm pe pol)
• Înălțime: 83 mm (89 mm cu suport pentru șină)
• Înălțime față: 45 mm
• Montaj: pe șină standard TS 35 mm
• Grad de protecție: IP40 (carcasă), IP20 (bornes)
• Bornes: șuruburi M5; secțiunea cablurilor de conectare 2.5–35 mm²
• Moment de strângere a șuruburilor de conectare: 2–3.5 Nm
• Secțiunea bornelor contactului auxiliar (dacă este cazul): 0.14–1.5 mm²
• Temperatura de mediu de funcționare: -40 °C până la +80 °C
• Altitudine absolută: ≤ 2000 m deasupra nivelului mării
• Rezistență climatică (umiditate): 30–90 %
• Greutate: ~0.11 kg pe pol (variantă T2) — modul 4-polar: suma greutăților fiecărui pol
