NOARK Limitator de supratensiune pentru sisteme PV TIP 1+2 1000V DC 3P (111759)

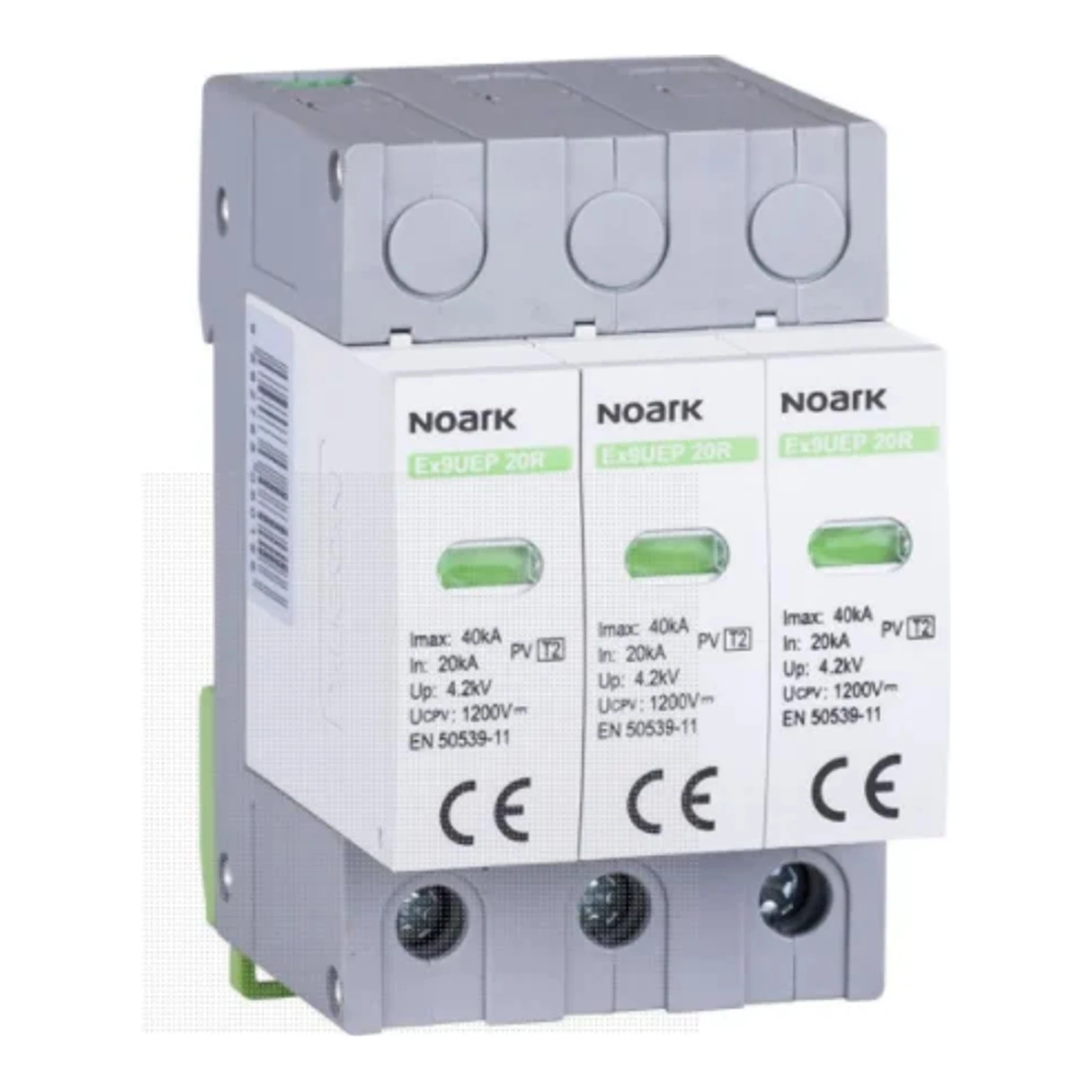

NOARK Limitator de supratensiune pentru sisteme PV TIP 1+2 1000V DC 3P (111759) este un limitator modular de supratensiune proiectat pentru protecția instalațiilor fotovoltaice. Este destinat montării pe șina TH-35 mm și oferă protecție în modul de clasă PV T1+T2 (Clasa I+II, Tip 1+2) pentru sisteme neîmpământate (configurație Y) cu o tensiune maximă de funcționare UCPV de 1000 V DC.

Informații despre producător

Produsul a fost proiectat și fabricat de NOARK conform standardului EN 61643-31. Compania NOARK furnizează dispozitive modulare de protecție pentru instalații PV cu indicator optic de stare a elementului varistor și un contact auxiliar opțional pentru semnalizarea stării elementului.

Parametrii electrici selectați

• Tip de protecție: PV T1+T2 (Clasa I+II, B+C, Tip 1+2)
• Tensiune nominală de conectare (Un): 1000 V
• Tensiune maximă de funcționare (UCPV): 1000 V DC
• Curentul nominal de descărcare In (8/20 µs): 20 kA pe modul
• Curentul maxim de descărcare Imax (8/20 µs): 40 kA
• Curentul de impuls Iimp (10/350 µs): 6.25 kA
• Curentul de scurgere IPE la UREF DC: < 50 µA
• Curentul maxim de scurtcircuit ISCPV: 1000 A
• Mod de protecție: + → PE, − → PE, + ↔ −

Parametrii mecanici și dimensiuni

• Numărul de module (lățime): 3 module (3P) — lățimea totală 3 × 17.5 mm = 52.5 mm
• Lățimea pe modul: 17.5 mm (pe modul)
• Înălțimea: 83 mm (89 mm cu suport pentru șină)
• Înălțimea frontală: 45 mm
• Mod de montare: montare pe șina standard TH-35 mm, montare fixă
• Grad de protecție: IP20
• Terminale: cu șurub, M5; secțiunea terminalelor de conectare 2.5 — 25 mm2
• Momentul de strângere a șuruburilor terminale: 2 — 3.5 Nm
• Secțiunea terminalelor contactului auxiliar: 0.14 — 1.5 mm2
• Greutatea (pe pol): 0.12 kg (greutatea unei unități modulare)
