Ogranicznik CITEL AC T1+T2 \/ C571512 DS 132RS-230

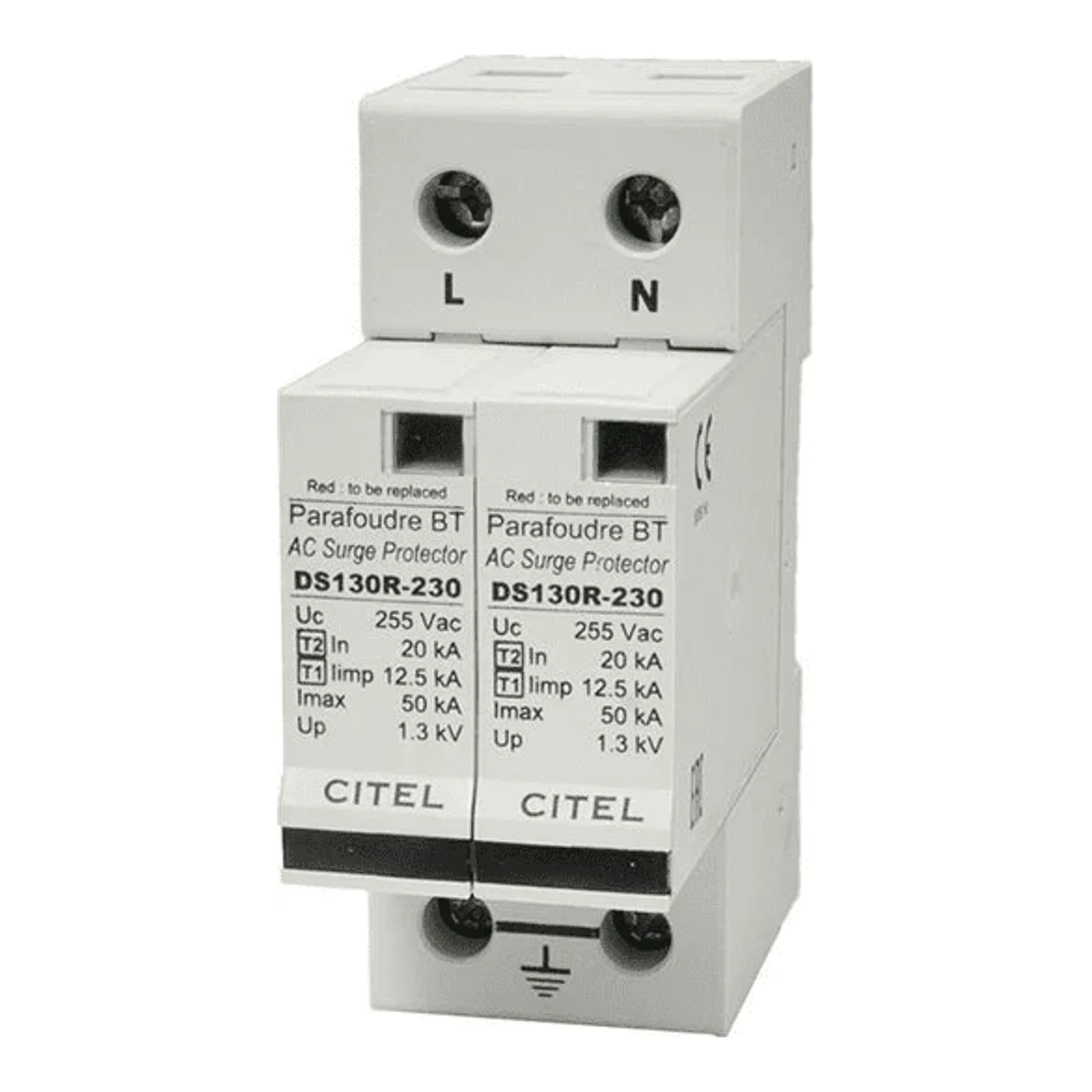

Limitator de supratensiune AC tip 1+2 DS132RS-230 este un limitator modular, monofazat, destinat instalării la 230 V AC (sisteme TT/TN), combinând protecția de tip 1 și 2. Dispozitivul oferă protecție pentru modul comun și diferențial împotriva supratensiunilor între L/N și N/PE, cu un curent nominal de descărcare de 20 kA (15/8/20 µs) și o capacitate totală de descărcare a impulsului de fulger de până la 25 kA (10/350 µs). Versiunea cu semnalizare la distanță (DS132RS-230/G) oferă un contact de schimbare a stării pentru monitorizarea de la distanță a stării modulului.

Informații despre producător

Producător: CITEL, furnizor francez de echipamente de protecție împotriva supratensiunilor. Datele de contact ale producătorului sunt indicate în fișa: CITEL, 2 rue Troyon, 92316 Sèvres Cedex, Franța; telefon +33 1 41 23 50 23; e-mail contact@citel.fr. Dispozitivele respectă standardele IEC 61643-11 / EN 61643-11 și UL1449 ed.4 și au certificări EAC și TUV.

Parametrii electrici selectați

• Tip SPD: 1+2 (conform testelor IEC)
• Tensiune nominală: Un = 230 Vac
• Max. tensiune de lucru AC: Uc = 255 Vac
• Curent nominal de descărcare: In = 20 kA (15/8/20 µs)
• Max. curent de descărcare pe pol (8/20 µs): Imax = 50 kA
• Impuls de fulger pe pol (10/350 µs): Iimp = 12.5 kA; total Itotal = 25 kA (10/350 µs)
• Nivel de protecție L/N la In (8/20 µs): Up L/N = 1.3 kV
• Rezistență la supratensiune temporară (TOV) 5 s: 335 Vac (rezistă fără deconectare)
• TOV 120 min: 440 Vac (deconectare)
• Moduri de protecție și conexiune: L/N și N/PE; protecție comună și diferențială

Parametrii mecanici și de montaj

• Tehnologie: MOV (varistor de înaltă energie) + lampă de gaz specifică (GSG) + siguranță termică
• Configurație SPD: monofazat, modul plug-in
• Montaj: pe șină simetrică de 35 mm (EN 60715)
• Carcasă: material termoplastic UL94 V-0
• Interval de temperatură de funcționare: -40°C până la +85°C
• Grad de protecție: IP20
• Mod de urgență: deconectare de la rețeaua AC cu indicator mecanic de deconectare (câte unul pe pol)
• Conexiuni: borne cu șurub 2.5–25 mm² sau posibilitate de conectare pe șină
• Opțiune de semnalizare la distanță: DS132RS-230/G – ieșire pentru contact de schimbare (changeover contact)
• Dimensiuni (conform schemei din fișă): lățime 82 mm, înălțime 90 mm, adâncime 74.8 mm
