Ogranicznik SIEMENS DC T1+T2 \/ 5SD7483-6 1050VDC

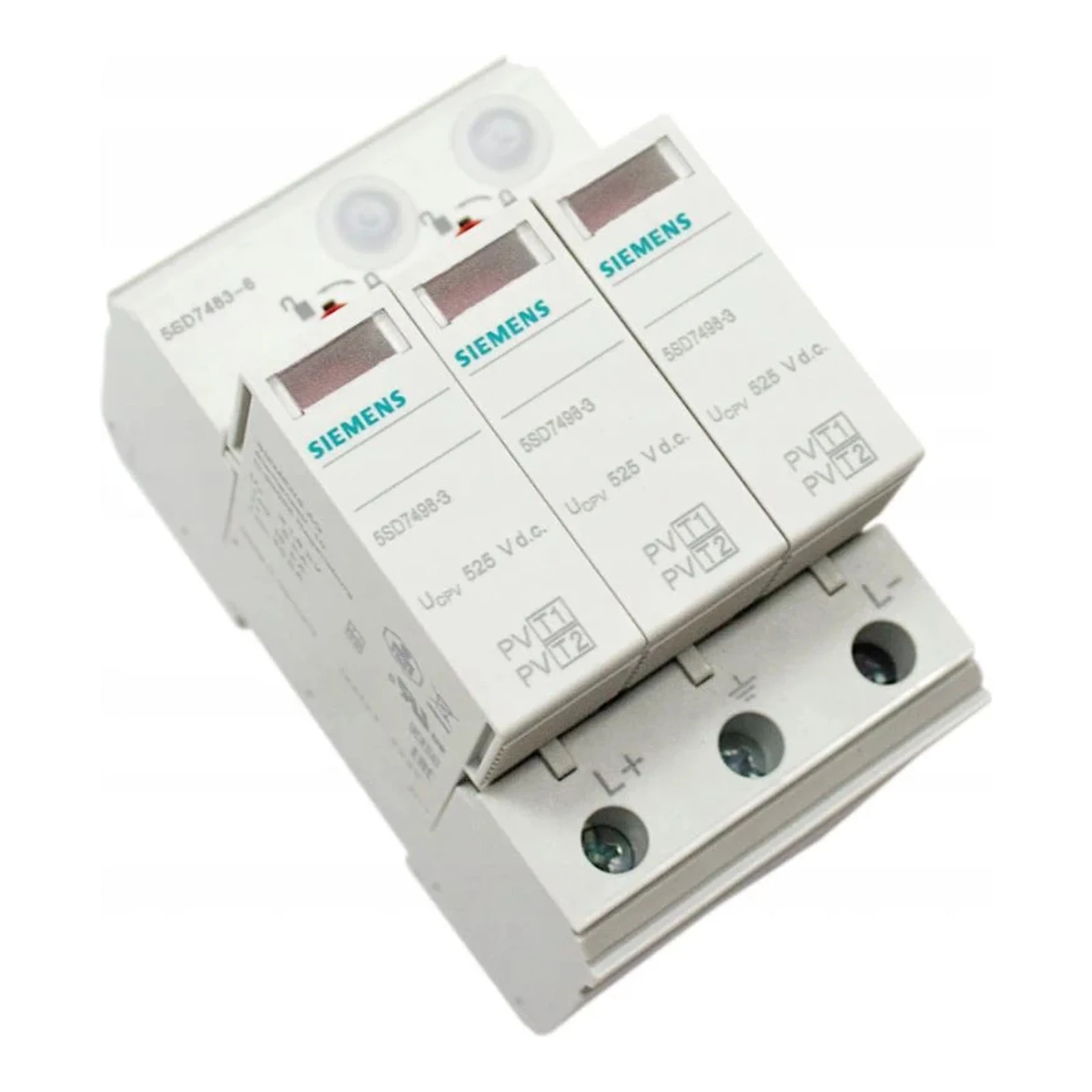

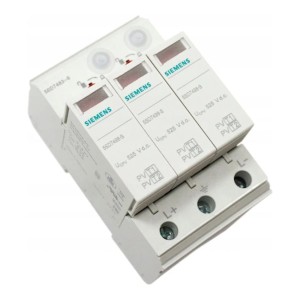

Limitatorul de supratensiune SIEMENS 5SD7483-6 este un dispozitiv modular de protecție pentru instalații fotovoltaice, proiectat ca tip combinat T1/T2 pentru sisteme izolate și împământate. Dispozitivul este destinat funcționării la o tensiune continuă de până la 1 050 V DC și asigură protecția liniei împotriva supratensiunilor de impuls și a descărcărilor atmosferice.

Producător: Siemens — producător internațional de echipamente și soluții pentru electroenergetică și automatizări. Produsul provine din linia de dispozitive de protecție la supratensiune Siemens și este conform cu standardele și documentația producătorului.

Parametri electrici

• Tip dispozitiv: Limitator de supratensiune T1/T2 (SPD Test Class I și II conform EN 61643-11)
• Tensiune nominală/de funcționare: 1 000 V (tensiune maximă de funcționare continuă 1 000 V)
• Uc (tensiune MPP): 1 050 V
• Curent maxim de descărcare (8/20 µs): 40 kA (total), 15 kA la standardul 8/20 µs pe element individual
• Curent de trăsnet de vârf (10/350 µs): 5 kA
• Nivel de protecție / tensiune reziduală: 3,5 kV (maxim), la 10 kA ≤ 3,2 kV, la 5 kA ≤ 2,9 kV, la 2 kA ≤ 2,6 kV
• Timp de reacție: 25 ns
• Consum de putere aparentă: max. 25 mVA
• Capacitate de rupere la scurtcircuit (SCCR): 0,3 kA la 264 V

Parametrii mecanici și de conectare

• Montaj: șină DIN 35 mm
• Material carcasă: PA 6.6 / PBT
• Grad de protecție: IP20 (toate bornele)
• Dimensiuni: lățime 53,4 mm, înălțime 90 mm, adâncime 71,5 mm
• Greutate netă: 381 g
• Conexiuni electrice: bornă cu șurub, lungimea de dezizolare a conductorului 16 mm, cuplu de strângere 4,3–4,7 Nm, filet șurub M5
• Secțiuni ale conductoarelor: conductoare multifilare 1,5–25 mm², conductoare rigide 1,5–35 mm² (AWG 15–2)
• Grad de poluare: 2
• Umiditate de funcționare: 5 % … 95 %
