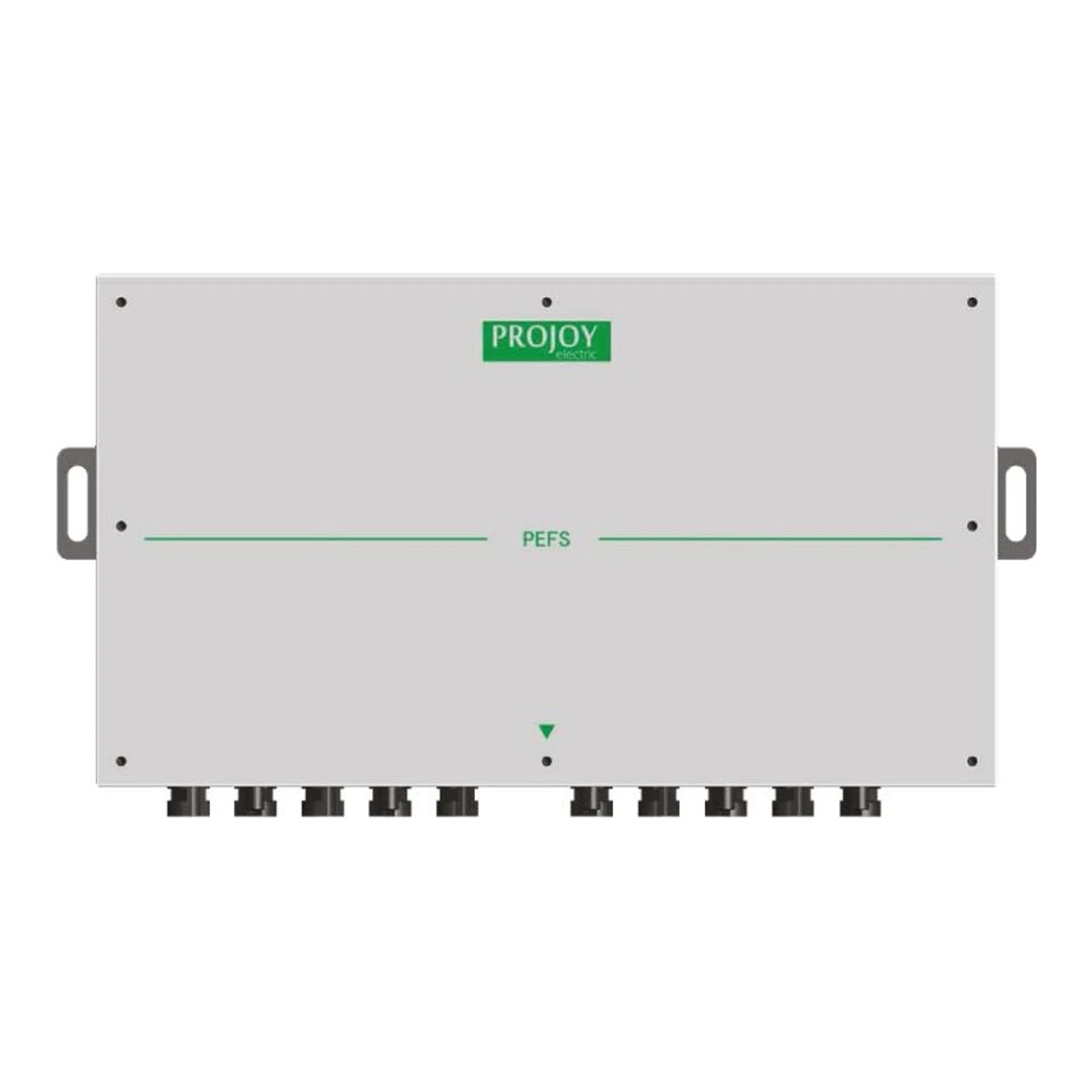

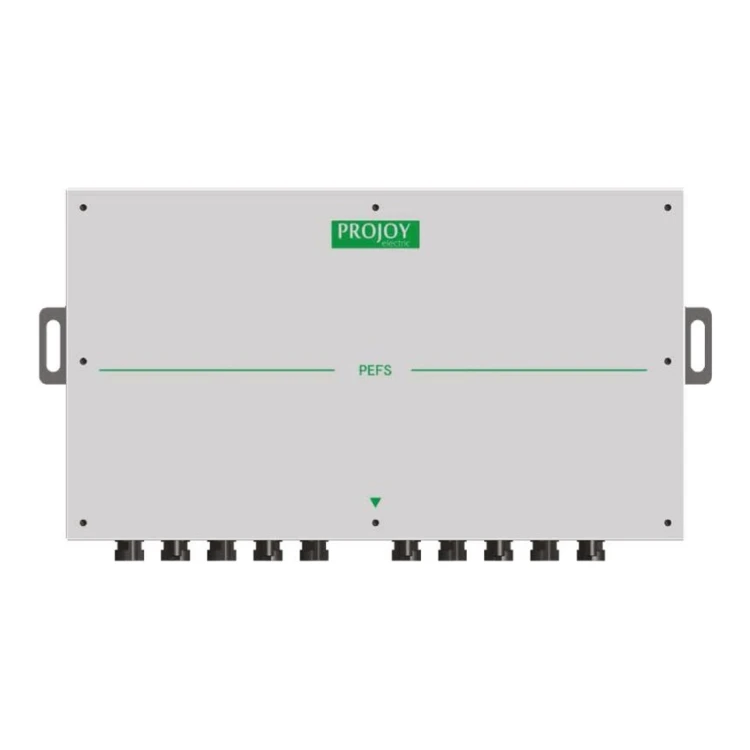

PROJOY Comutator de siguranță PEFS-EL-50H-10(P2) 5 STRING

Comutatorul de siguranță împotriva incendiilor din seria PEFS (varianta PEFS-EL50H-10) este un comutator DC izolator destinat utilizării în instalații fotovoltaice. Dispozitivul este folosit pentru deconectarea rapidă a circuitului de curent continuu în caz de evenimente de urgență (de exemplu, incendiu), asigurând separarea sigură a panourilor PV de instalația clădirii. Construcția ia în considerare stingerea arcului de curent continuu și deconectarea automată în caz de supraîncălzire.

Informații despre producător

Producătorul dispozitivului este Projoy (Projoy Electric), specializat în comutatoare DC pentru aplicații fotovoltaice. În materialele comerciale, produsul este distribuit de Foreintrade Sp. z o.o. (informațiile de contact și informațiile despre distribuție sunt vizibile în fișa de catalog).

Parametrii electrici

• Tensiunea nominală a lanțului (Vdc): 300–1500 V DC
• Curent nominal: 50 A (varianta PEFS-EL50H-10)
• Numărul de intrări (intrări): 10 (varianta PEFS-EL50H-10)
• Numărul de stringuri: 5 (varianta PEFS-EL50H-10)
• Curent pe string (interval): 9–85 A (parametrul seriei)
• Tensiune de lucru AC (alimentare de control): 100–270 Vac (nominal 230 Vac)
• Curent nominal al circuitului de control AC: 30 mA
• Activare (curent de încărcare): în medie 100 mA
• Curent maxim comutat al comutatorului: până la 300 mA
• Contact de retur (ieșire): 24 V DC, max. 300 mA
• Categorie de utilizare: DC-PV2 / DC-PV1 (conform IEC60947-3)

Parametrii mecanici și de montaj

• Grad de protecție al carcasei: IP66
• Clasa de protecție: Clasa II
• Deconectare automată la temperatură: +70 °C
• Interval de temperatură de funcționare: -20 °C până la +50 °C
• Dimensiuni carcasă (capac): 250 mm × 220 mm × 176 mm (dimensiunile capacului sunt indicate în fișa de catalog)
• Dimensiuni de montaj / distanța găurilor: lungime totală 276.11 mm; dimensiune interioară 150 mm; alte dimensiuni și distanțe ale găurilor sunt vizibile în desenul tehnic (printre altele 115.80 mm, 170 mm)
• Alte caracteristici mecanice: carcasă solidă din plastic, găuri de montaj pregătite și treceri pentru cabluri, supapă de respirație pentru prevenirea condensului
• Observații de montaj: carcasa comutatorului nu trebuie instalată în lumina directă a soarelui sau în contact direct cu apa (continuă) care pătrunde
• Certificări și conformități mecanice/de siguranță: CE; izolatorul și comutatorul sunt conforme cu EN 60947-1 & EN 60947-3; certificări TUV, CB, SAA, UL, CCC pentru izolatorul încorporat (în raport cu seria)
