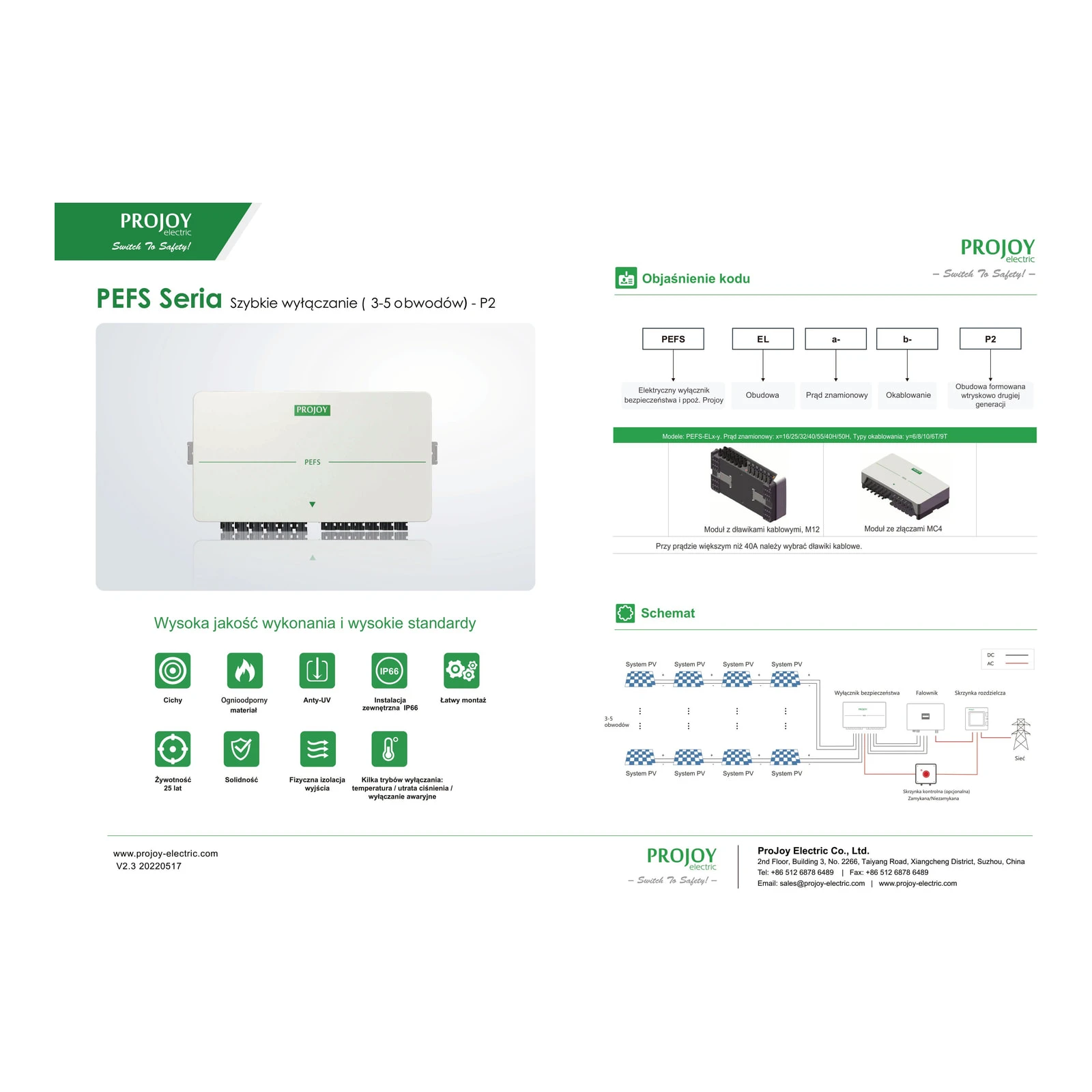

PROJOY Comutator de siguranță PEFS-EL50H-6(P2) 3-STRING

PROJOY Comutator de siguranță PEFS-EL50H-6 (P2) 3-STRING este un dispozitiv de siguranță pentru deconectarea rapidă DC la nivelul panourilor (Rapid Shutdown) destinat instalațiilor fotovoltaice cu trei stringuri paralele. Permite deconectarea automată a alimentării DC la detectarea supraîncălzirii, deconectarea manuală AC și controlul de la distanță opțional RS485.

Producător: projoy (ProJoy Electric Co., Ltd.) — producător de echipamente de protecție pentru instalații PV cu sediul în Suzhou (China). Produsele companiei se caracterizează printr-un grad ridicat de protecție IP66, conformitate cu standardele EN 60947 și construcția carcasei realizată prin injecție (a doua generație), destinată instalațiilor exterioare.

Parametrii electrici

• Intervalul de tensiune al stringurilor (Vdc): 300–1500 Vdc
• Curentul stringului (A): până la 55 A (în funcție de versiune și condițiile de funcționare)
• Numărul de stringuri suportate: 3–5 (versiunea produsului configurată pentru 3 stringuri)
• Tipul conexiunilor/cablării: 6/8/10 (varianta 6 conector MC4)
• Alimentarea sistemului de control: 100 Vac – 270 Vac (nominal 230 Vac)
• Curentul nominal de control: 30 mA
• Curentul de pornire (încărcare): mediu 100 mA, max. 300 mA
• Ieșire feedback: 24 Vdc – max 300 mA
• Standarde și certificare: CE, EN 60947-1&3

Parametrii mecanici

• Gradul de protecție al carcasei: IP66
• Clasa de protecție: Clasa II
• Intervalul de temperatură de funcționare: -40 °C până la +70 °C
• Temperatura maximă înainte de deconectare automată: +70 °C
• Intervalul de temperatură de stocare: -40 °C până la +85 °C
• Carcasa: rezistentă la foc și radiații UV, realizată în tehnologia injecției (a doua generație)
• Dimensiuni (specificate în documentație): lungime 375 mm, înălțime 224 mm, adâncime 95 mm; lungimea totală a conectorilor/ieșirilor 457 mm
• Numărul de operații: 10000 cicluri mecanice; >1500 cicluri sub sarcină (PV1)
