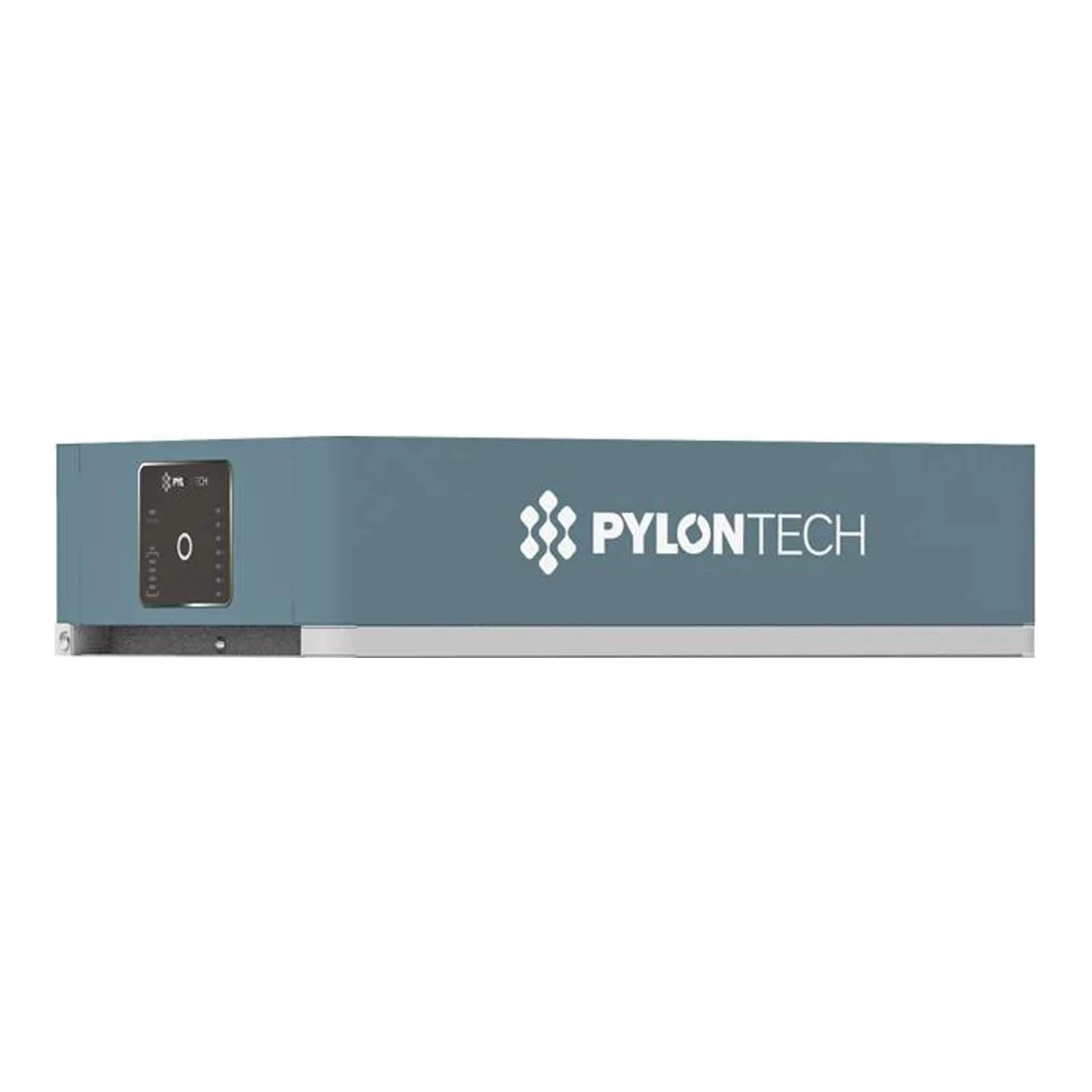

Pylontech modul de control al băncii de energie (BMS) H1 FC0500-40S

Pylontech FC0500-40S este un modul de gestionare a bateriei (BMS) utilizat în sistemul de stocare a energiei Pylontech Force H1. Asigură supravegherea și protecția celulelor, precum și gestionarea încărcării și descărcării în seturi de la un singur modul la configurații multi-modul (1–7 module), destinate aplicațiilor rezidențiale.

Producătorul modulului este Pylontech, un furnizor cunoscut de sisteme de stocare a energiei bazate pe celule litiu-ion. În documentația tehnică a seriei Force H1, modul BMS este denumit FC0500-40S și este utilizat în toate variantele acestei serii, ceea ce confirmă compatibilitatea cu diferitele configurații de tensiune și capacitate oferite de producător.

Parametrii electrici și funcții tehnice

• Tensiune nominală compatibilă a sistemului: 48 Vdc până la 336 Vdc (în funcție de numărul de module în serie; 1–7 module)
• Curentul recomandat de încărcare/descărcare: 37 A
• Curentul maxim de încărcare/descărcare: 40 A (timp de 15 s)
• Intervalul de tensiune de funcționare (exemplu pentru variante): de la 45,0 la 378 Vdc în diferite configurații (valorile depind de numărul de module)
• Porturi de comunicație: RS232, RS485, CAN
• Ciclul de viață: >5000 cicluri la 25 °C
• Durata de viață proiectată: peste 15 ani la 25 °C

Parametrii mecanici și de mediu

• Intervalul de temperatură de funcționare: 0 – 50 °C
• Intervalul de temperatură de stocare: -20 – 60 °C
• Umiditate: 5 – 95 % fără condensare
• Altitudine maximă deasupra nivelului mării: < 2000 m
• Dimensiunile modulului sistemului (modul singular FH48074): 600 x 380 x 170 mm
• Ponderea modulului sistemului (modul singular FH48074): 36 Kgr
