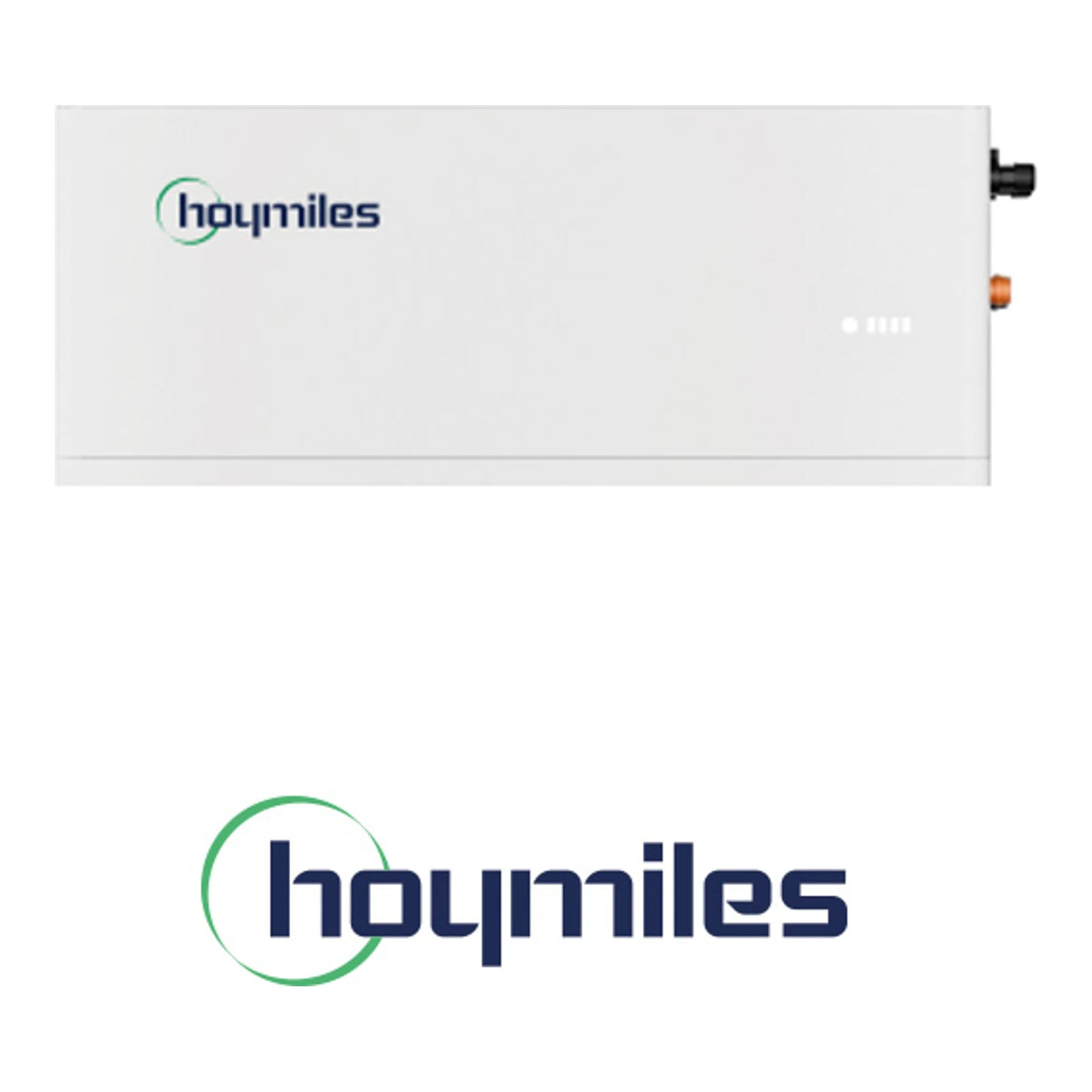

Sistem de stocare a energiei — modul de control LB-10C-G2 (pentru sistemul LB-5S-G2)

Modul de control destinat să funcționeze cu seria de baterii de joasă tensiune Hoymiles LB-(5-20)S-G2. Îndeplinește funcția de unitate de control a sistemului BESS și răspunde de comunicare, de gestionarea stării bateriei, precum și de pornirea și oprirea în siguranță a setului.

Producător: Hoymiles Power Electronics Inc. — furnizor internațional de soluții de stocare a energiei și de electronică pentru sisteme fotovoltaice. Documentația tehnică și informațiile de service provin de la producătorul Hoymiles și se referă la modulele utilizate în seria LB-(5-20)S-G2.

Parametrii electrici și funcționali

• Destinația comunicării: interfețe COM (COM1, COM2) descrise în documentația seriei (RJ45 / CAN / RS485 disponibile pentru integrare).
• Protocoale acceptate: CAN, RS485 (conform comunicării bateriilor LB-(5-20)S-G2).
• Funcții de control: pornirea/oprirea bateriei (butonul POWER), autodiagnosticare, actualizări ale software-ului BMS.
• Recomandări privind protecțiile: montarea și utilizarea unui întrerupător de supracurent pe partea invertorului, în conformitate cu reglementările locale.
• Curent maxim admis al sistemului: conform modulelor de baterie — până la 200 A curent maxim continuu de încărcare/descărcare pentru modulele din turn.

Parametrii mecanici

• Dimensiunile controlerului (Control box): 640 × 240 × 145 mm (lăț. × înălț. × adânc.) — dimensiune indicată în documentația seriei.
• Greutatea controlerului: 11 kg (masa unității Control box indicată în documentație).
• Montaj: construcție destinată utilizării cu modulele de baterie din seria LB-(5-20)S-G2; elemente de montaj livrate: bracket A și șuruburi conform listei de ambalare.
• Grad de protecție și răcire: elementele sistemului sunt proiectate pentru funcționare într-un mediu cu convecție naturală; sistemul complet atinge clasa IP66 (se referă la întregul set).
• Mediu de funcționare: instalare indoor/outdoor, cu intervalul recomandat de temperatură de funcționare a bateriei și a componentelor de 0°C până la +50°C la încărcare și de -20°C până la +50°C la descărcare.
