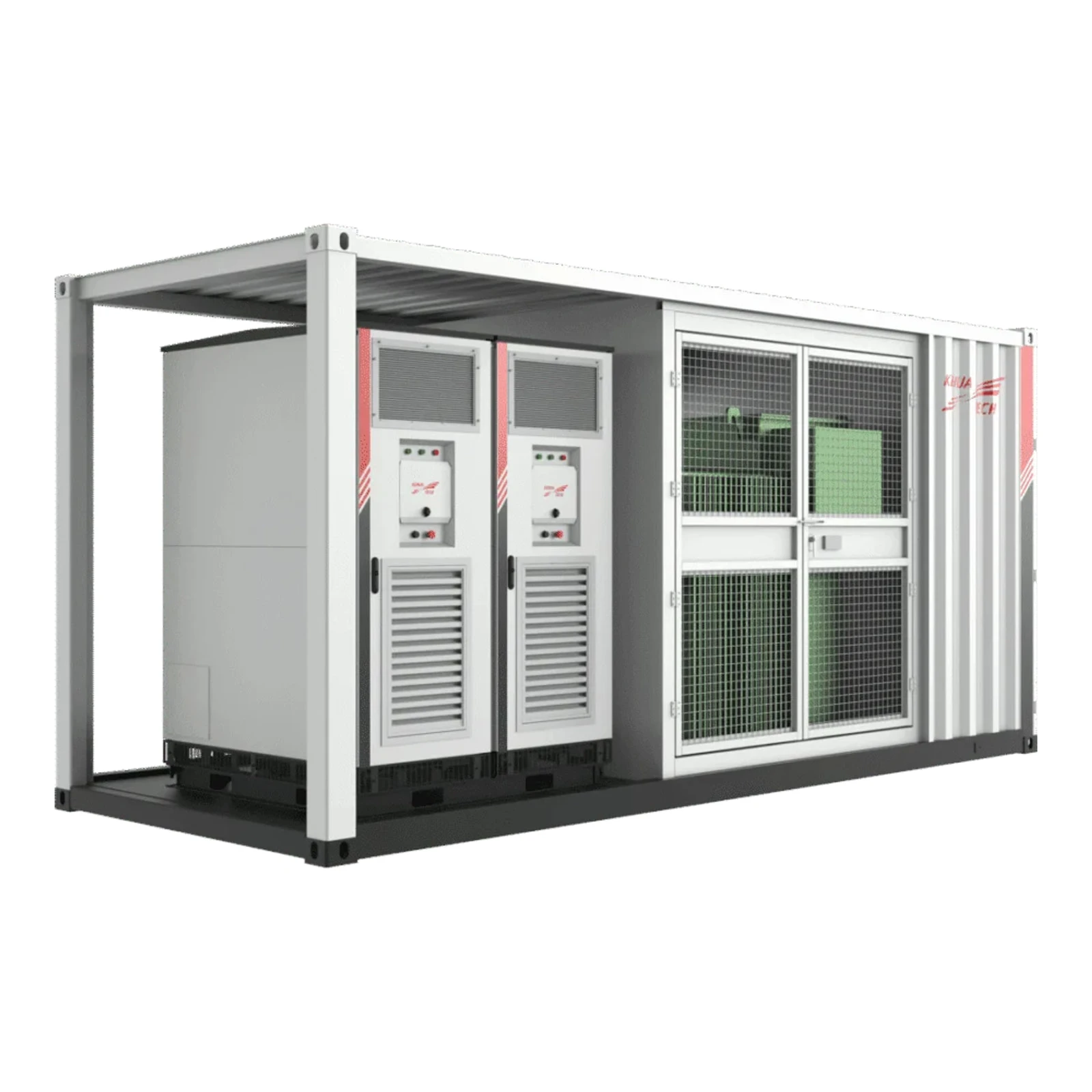

Sistem de stocare a energiei KEHUA BCS 3450K-B-HUD/T

Sistemul containerizat de stocare a energiei KEHUA BCS3450K-B-HUD/T este o soluție integrată PCS cu transformator turn-key, destinat funcționării în rețea și în mod insular. Sistemul oferă o putere de ieșire ridicată de 3450 kW, suport pentru funcționarea în paralel a mai multor unități și funcții care permit pornirea în condiții de blackout și adaptarea la o rețea instabilă.

Producător: KEHUA. Dispozitivul face parte din seria BCS2500K~3450K-B-HUD/T, proiectată ca o integrare a convertorului de putere și a sistemului de transformator cu gestionare inteligentă, cu monitorizarea stării transformatorului și funcții avansate de comunicare.

Parametrii electrici cheie

• Puterea nominală de ieșire AC: 3450 kW
• Puterea maximă de ieșire AC: 3795 kVA
• Tensiunea nominală a rețelei: 690 Vac (3P3W+PE)
• Curentul maxim de ieșire: 3176 A
• Tensiunea maximă DC: 1500 Vdc
• Intervalul de tensiune DC: 1000–1500 Vdc
• Curentul maxim continuu: 3872 A
• THDi / THDu: <3% (la puterea nominală, THDu <3% la sarcină liniară)
• Factor de putere reglabil: de la 1 (în avans) la 1 (întârziat)
• Eficiența maximă a PCS: 99%
• Eficiența transformatorului / puterea nominală a transformatorului: 3450 kVA; raportul de transformare a tensiunii 0,69/(6-35) kV
• Funcții de rețea: conectare paralelă a mai multor mașini, pornire în condiții de blackout, H/LVRT, conexiune auxiliară la rețea, modulare de frecvență

Parametrii mecanici și de mediu

• Dimensiuni (L×Î×A): 6058 × 2896 × 2438 mm
• Greutate: 13000 kg
• Grad de protecție: IP54
• Temperatura de funcționare: -35°C până la 60°C (peste 45°C reducerea valorilor nominale)
• Umiditate relativă: 0–100% (fără condensare)
• Tip de răcire: răcire inteligentă cu aer
• Altitudine de funcționare (deasupra nivelului mării): până la 4000 m (peste 2000 m reducerea valorilor nominale)
• Display: ecran tactil (opțional)
• Alte caracteristici mecanice: proiectare integrată a convertorului și transformatorului pentru realizarea livrării turn-key

Comunicare și conformitate: Modbus-RTU, Modbus-TCP, IEC61850, IEC104; interfețe RS485 și Ethernet. Conformitate cu standardele IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727.
