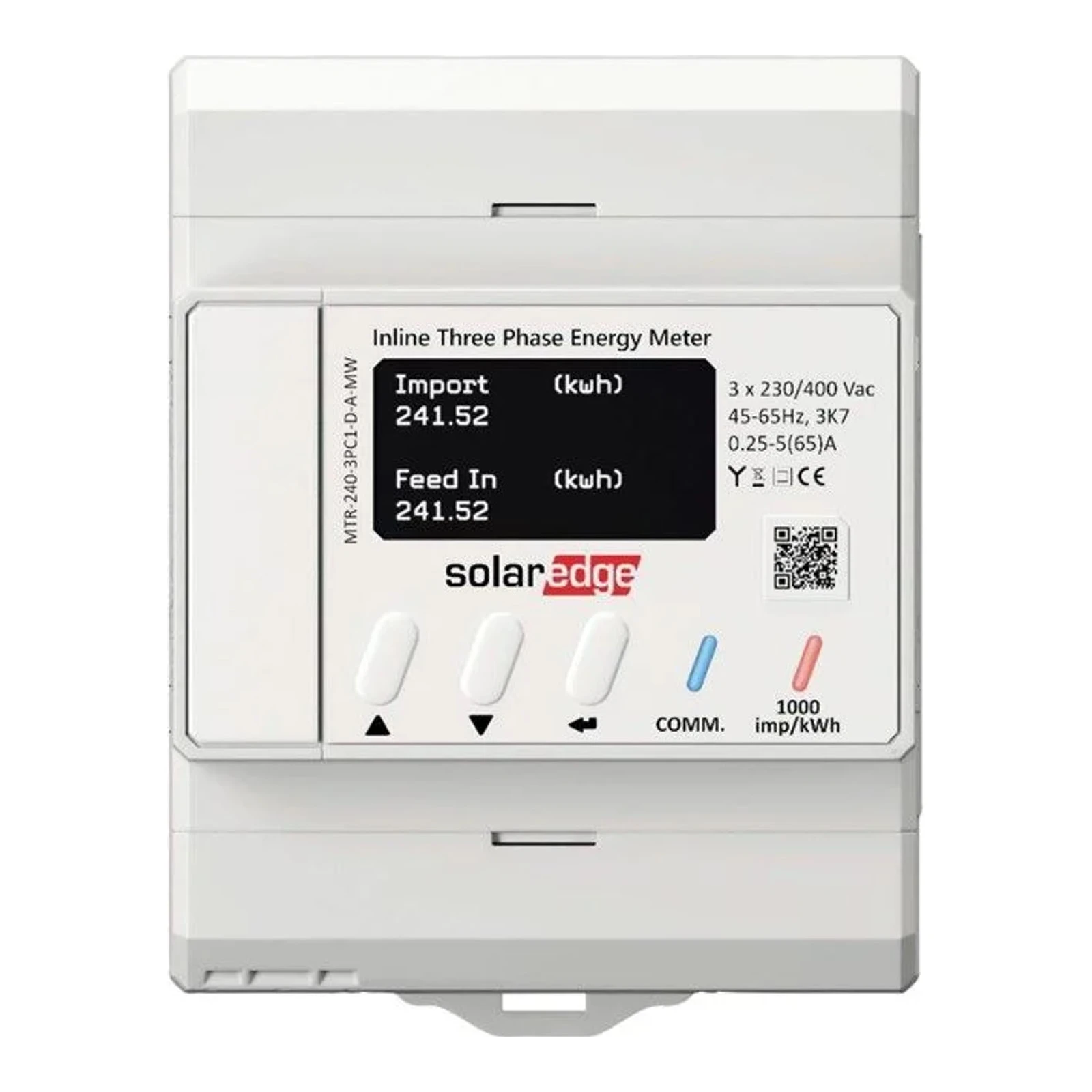

SolarEdge Inline Energy Meter MTR-240-3PC1-D-A-MW cu rețeaua SolarEdge Home, 1PH/3PH 230/400V, 65A

SolarEdge Inline Energy Meter MTR-240-3PC1-D-A-MW este un contor de energie montat pe șină DIN destinat instalațiilor monofazate și trifazate (3 x 230/400 V). Dispozitivul efectuează măsurători ale energiei importate, exportate, produse și consumate cu o precizie de clasă 1/1% în intervalul normal de măsurare și suportă comunicația wireless SolarEdge Energy Net și opțional RS485.

Producătorul dispozitivului este SolarEdge Technologies, un furnizor global de soluții pentru energie inteligentă, cunoscut pentru inversoarele PV optimizate, sistemele de stocare a energiei și soluțiile de management al energiei. SolarEdge proiectează produse cu accent pe maximizarea eficienței sistemelor fotovoltaice și integrarea soluțiilor Smart Energy.

Parametrii electrici și de comunicație

• Tensiune nominală: 3 x 230/400 Vac
• Interval de tensiuni: linie-linie 320 - 460 Vac; linie-neutral 184 - 264.5 Vac
• Frecvență AC: 45 - 65 Hz
• Curent maxim (Imax): 65 A
• Curentii de prag: curent de tranziție (Itr) 0.5 A; curent de pornire (Ist) 20 mA; curent minim (Imin) 0.25 A; curent de referință (Iref) 5 A
• Precizia energiei active: EN54070 Clasa B; IEC 62053-21 Clasa 1 (eroare 1% pentru Itr ≤ I < Imax)
• Precizia energiei reactive: IEC 62053-23 Clasa 2 (eroare 2% pentru Itr ≤ I < Imax)
• Comunicare RS485: RS485 semiduplex, 3 fire (A, B, GND), protocol MODBUS RTU, alimentare la RS485 < 1.8 W
• Comunicare wireless (SolarEdge Energy Net): benzi 863–876 MHz (bandă 868) și 902–930 MHz (bandă 915); putere EIRP 14 dBm (antena internă), 16 dBm (antena externă)
• Ieșire impuls: frecvență 1000 imp/kWh; lungime impuls 5–80 ms

Parametrii mecanici și de instalare

• Display: 8 cifre
• Grad de protecție (interior): IP51
• Montaj: șină DIN
• Dimensiuni (L x l x H): 72 x 90 x 58 mm
• Greutate: 320 g
• Material carcasă: PC Lexan 503R
• Secțiune terminale AC: 1.5 - 25 mm²
• Secțiune terminale RS485: 0.2 - 2 mm²
