SolarEdge- contor de energie - MTR-240-3PC1-D-A-MW

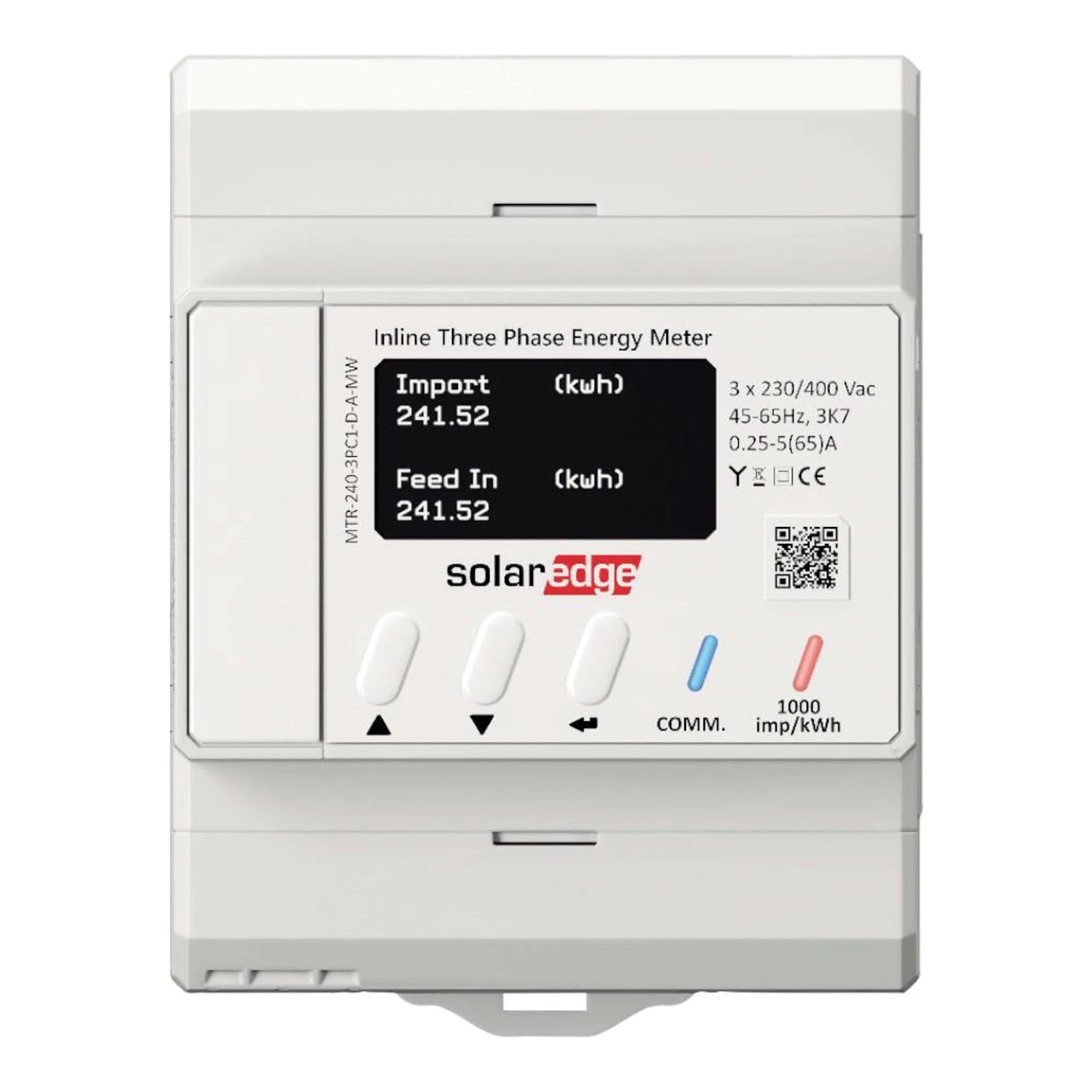

SolarEdge Home contor de energie MTR-240-3PC1-D-A-MW este un contor trifazat destinat montării pe șină DIN standard, proiectat pentru măsurarea energiei: import, export, producție și consum cu o precizie de 1% la curenți de lucru normali. Dispozitivul oferă transformatoare de curent integrate care facilitează instalarea și conectivitate wireless opțională cu sistemul SolarEdge Home.

Producător: SolarEdge Technologies — furnizor global de tehnologie Smart Energy, specializat în invertoare fotovoltaice optimizate și soluții de gestionare a energiei. SolarEdge furnizează sisteme PV, soluții de stocare a energiei și soluții care integrează încărcarea vehiculelor electrice și servicii de rețea.

Parametrii electrici și tehnici

• Tensiune nominală: 3 x 230/400 Vac
• Interval de tensiuni: între faze (L–L) 320–460 Vac; fază–neutru (L–N) 184–264,5 Vac
• Rețele acceptate: L1/L2/L3/N (WYE / rețea stea)
• Consum de energie: SolarEdge Home rețea wireless < 2,0 W; RS485 cablat < 1,8 W
• Frecvență AC: 45–65 Hz
• Curent maxim (Imax): 65 A
• Curent caracteristic: curent de trecere (Itr) 0,5 A; curent de pornire (Ist) 20 mA; curent minim (Imin) 0,25 A; curent de referință (Iref) 5 A
• Clasa de precizie (putere activă): DIN EN 54070 Clasa B (1%) / DIN IEC 62053-21 Clasa 1; abatere: Itr ≤ I < Imax = 1%, Imin ≤ I < Itr = 1,5%
• Clasa de precizie (putere reactivă): DIN IEC 62053-23 Clasa 2; abatere: Itr ≤ I < Imax = 2%, Imin ≤ I < Itr = 2,5%
• Suprasarcină: CAT III 600 Vac
• Comunicare RS485: interfață half-duplex, 3 fire (B, A, G), protocol MODBUS RTU, secțiune terminalelor 0,2–2 mm2, terminare 120 Ω (opțional)
• Funcții radio cablate/fără fir: frecvențe EU 863–870 MHz, modulație OQPSK, conector antenă SMA-RP, antenă externă montată pe perete, EIRP 14 dBm (EU)
• Ieșire impuls: 1000 impulsuri/kWh, lungime impuls 5–80 ms

Parametrii mecanici

• Display: 8 cifre
• Grad de protecție (intern): IP51
• Montaj: șină DIN (4 module/spații)
• Greutate: 0,32 kg
• Material carcasă: PC Lexan 503R
• Dimensiuni (L x l x h): 72 x 90 x 58 mm
• Secțiune terminalelor AC: 1,5–25 mm2
• Secțiune terminalelor RS485: 0,2–2 mm2
