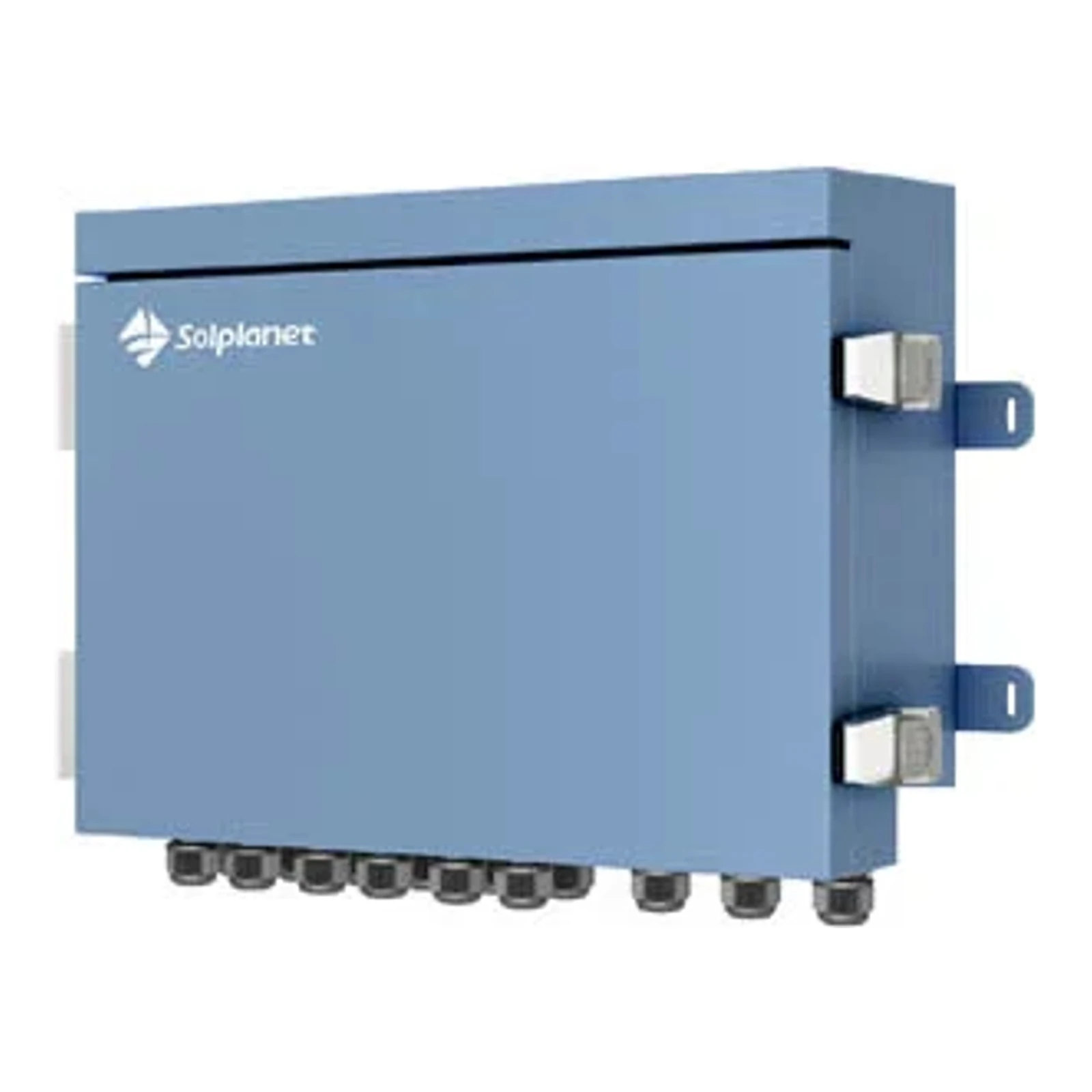

Solplanet \/\/ ASW1000-CB-HB panou de conexiune COMBINER BOX pentru stocarea energiei

ASW1000-CB-HB este un panou de conexiune compact (Combiner Box) destinat utilizării în sistemele de stocare a energiei DC, oferind protecție și o conexiune ordonată pentru până la 4 turnuri de baterii și o ieșire către invertor/instalație colectivă.

Producător: Solplanet — documentația și marcajele produsului provin de la producătorul Solplanet, ceea ce este confirmat de brandingul de pe fișa de catalog și specificația tehnică prezentată în document.

Parametrii electrici și de mediu

• Tensiune maximă de lucru (Un): 1000 VDC
• Tensiune nominală de izolație (Ui): 1000 VDC
• Tensiune nominală de impuls (Uimp): 6 kV
• Curent maxim de intrare pe turnul de baterii: 30 A
• Curent maxim de ieșire: 50 A
• Rezistență la curent de scurtcircuit temporar (Icw): <4,5 kA
• Grad de poluare: 3
• Temperatura de funcționare: -40 °C până la +50 °C
• Temperatura de stocare: -40 °C până la +50 °C
• Umiditate de funcționare: 5 % până la 95 %, fără condensare
• Altitudine maximă deasupra nivelului mării: ≤ 4 000 m

Parametrii mecanici

• Carcasă: aliaj de aluminiu
• Grad de protecție: IP65
• Dimensiuni (L/l/h): 390 × 300 × 140 mm (dimensiunile carcasei)
• Greutate: 4,4 kg
• Număr de intrări (turnuri de baterii): max. 4
• Treceri pentru cabluri de intrare: 12 × M20
• Cablul DC - secțiune (intrare): 6 mm²
• Cablul de împământare - secțiune (intrare): 10 mm²
• Treceri pentru cabluri de ieșire: 3 × M20
• Cablul DC - secțiune (ieșire): 10 mm²
• Cablul de împământare - secțiune (ieșire): 10 mm²
