Solplanet \/\/ Baza pentru magazinul de energie cu tensiune joasă Solplanet AI-LB_G3 (LBP335-000077-00)

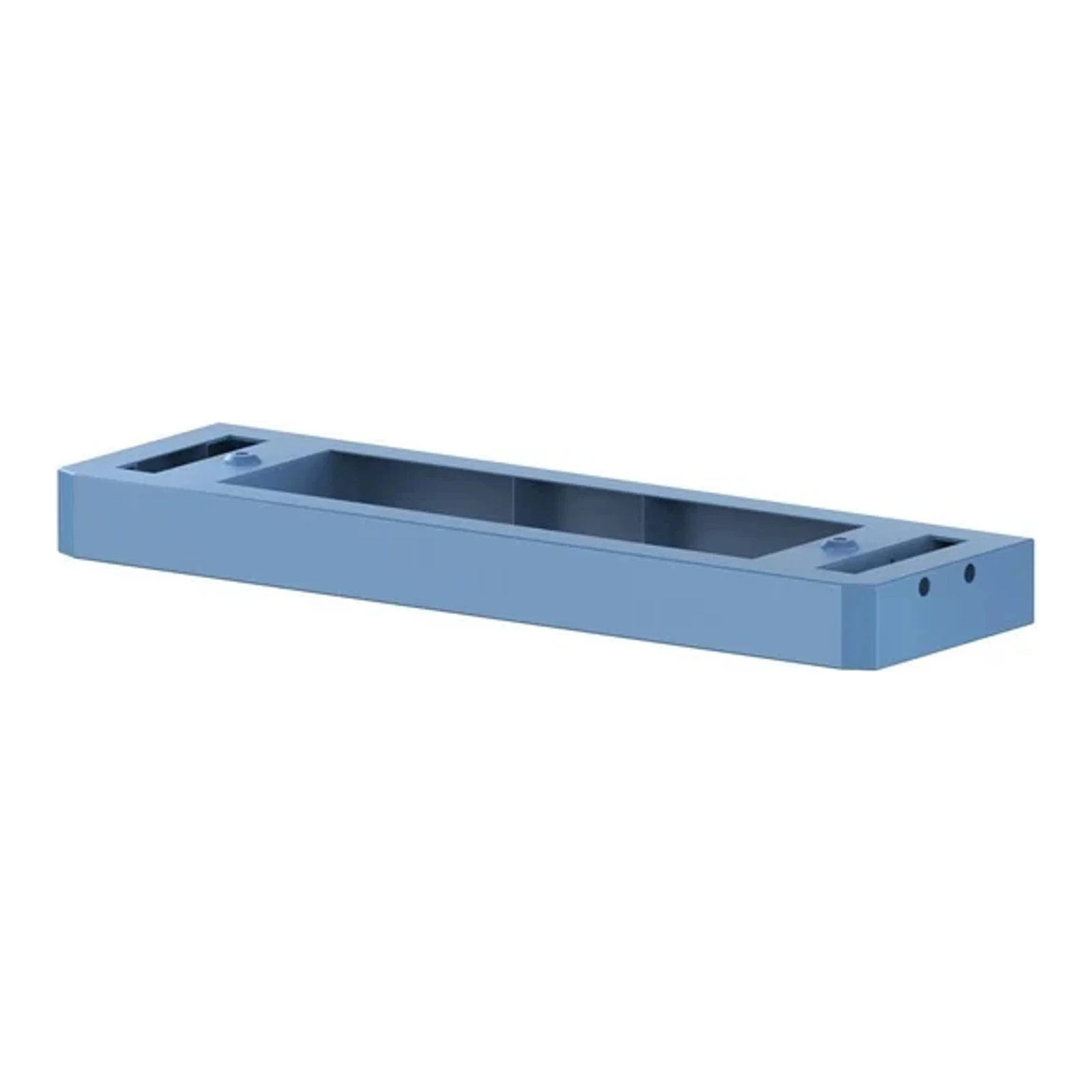

Baza de montaj LBP335-000077-00 este destinată magazinului de energie modular cu tensiune joasă Solplanet ASW5120-LB-G3. Produsul servește ca element de suport și montaj pentru un modul de baterie sau un stivă de module și permite gestionarea și protejarea cablurilor de ieșire și a elementelor de conectare.

Producător: AISWEI (marca Solplanet). Documentația tehnică și ilustrațiile provin de la producătorul AISWEI New Energy Technology (Yangzhong) Co., Ltd.; seturile complete și accesoriile sunt livrate sub codul produsului LBP335-000077-00 ca „Pachet de bază” dedicat sistemului ASW5120-LB-G3.

Parametrii electrici / tehnici

• Compatibilitate sistem: dedicat magazinului de energie ASW5120-LB-G3 (modul de baterie LiFePO4 51.2 V).
• Grad de protecție (sistem): IP66 (se referă la dispozitiv/sistem conform documentației).
• Clasa de protecție: II (specificată pentru sistemul de baterii în documentație).
• Interval de temperatură de funcționare (sistem): încărcare: -8 °C până la +58 °C; descărcare: -18 °C până la +58 °C.
• Interval de temperatură de stocare: -20 °C până la +60 °C.
• Înălțimea maximă de instalare: 4000 m (peste 3000 m este necesară reducerea parametrilor).
• Conexiune la pământ: este prevăzut un terminal de împământare (grounding terminal) în zona conexiunilor sistemului.
• Interfețe de comunicare (sistem): CAN (utilizate în sistemul complet baterie–inversor).

Parametrii mecanici

• Cod produs bază: LBP335-000077-00 (Pachet de bază).
• Peso bază: 2.6 kg (specificat în setul Pachet de bază).
• Peso modul baterie (pentru referință în documentație): 46 kg (peso unui modul ASW5120‑LB‑G3).
• Dimensiuni modul (Î × L × H): 630 × 185 × 320 mm (dimensiunile modulului de baterie considerate în documentația produsului).
• Metode de montaj: montaj pe podea (floor mounted) și montaj pe perete (wall mounted) folosind elementele de montaj furnizate (L-brackets, șuruburi, ancore).
• Elemente furnizate în pachetul Pachet de bază: bază (base), instrucțiuni rapide de instalare, cabluri de comunicare și alimentare pentru modul, conectori și accesorii de montaj (lista elementelor este inclusă în documentație).
