Stâlp universal ST - 3770 P140C37

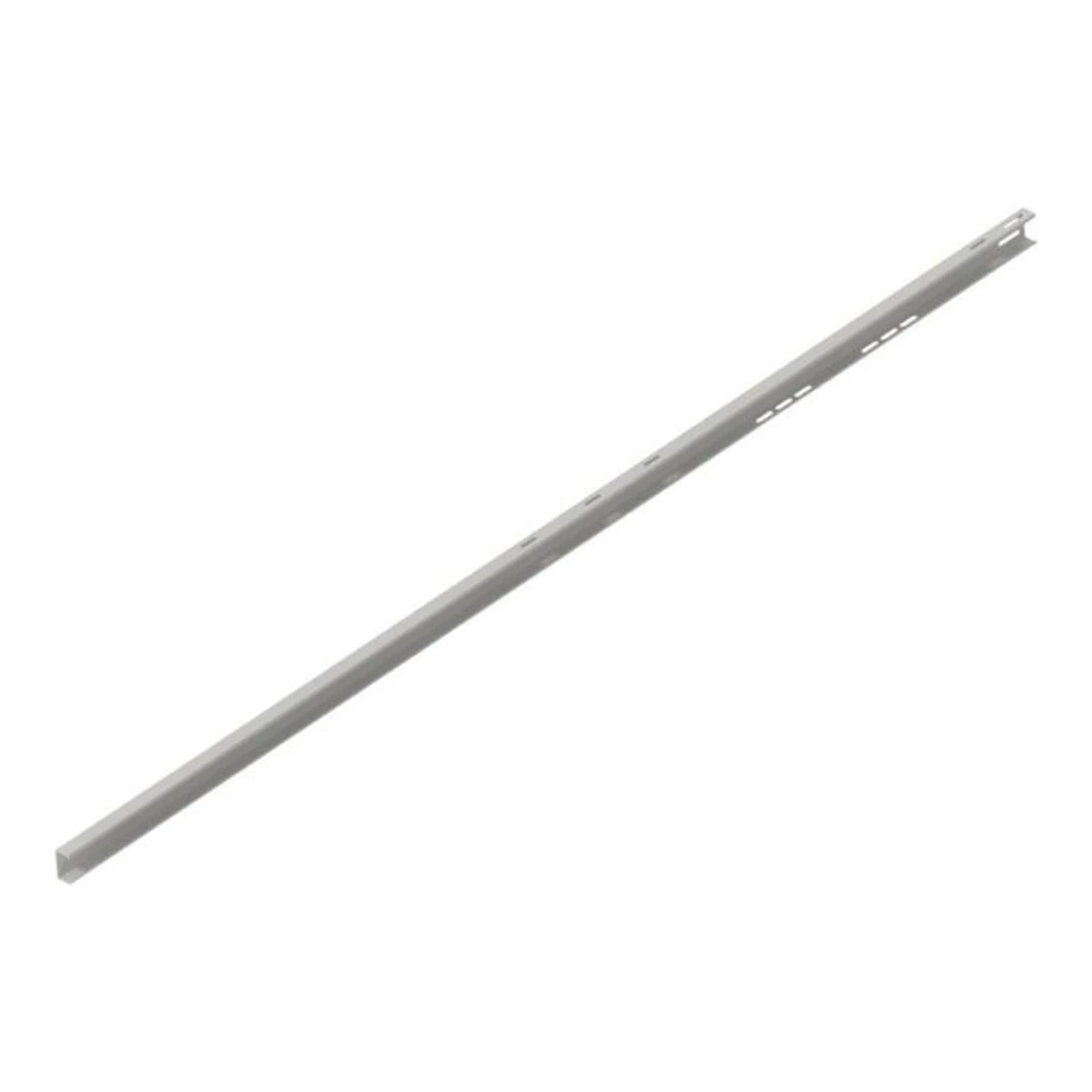

Stâlpul de susținere universal tip ST (denumirea producătorului P140C37) este destinat construcțiilor de suport pentru sisteme fotovoltaice în soluții independente. Produsul este utilizat ca stâlp posterior în configurații cu două suporturi; realizat din profil C, proiectat pentru montarea modulelor PV la diferite unghiuri de înclinare.

Producător: EL-SUN — producător polonez de structuri de montaj pentru instalații fotovoltaice. Documentația tehnică a construcției (instrucțiunea de montaj 2P2VMMW) indică compatibilitatea elementelor și metodele recomandate de fundație și montaj. Materialele utilizate în elementele structurale sunt oțel S350GD.

Parametrii tehnici

• Tip și cod producător: ST P140C37 (Stâlp posterior)
• Profil: C100 x 50 x 12 (profil C)
• lungime totală: 3770 mm
• Material: oțel structural S350GD (în documentație utilizat pentru elemente)
• Destinație: stâlp posterior în construcția de suport cu două suporturi pentru module PV
• Adâncimi recomandate de înfipt (în funcție de unghiul de înclinare al modulelor): 20° → 1933 mm; 25° → 1698 mm; 30° → 1500 mm
• Înălțimea bazei grinzii deasupra terenului (valori orientative în funcție de unghi): pentru unghiul de 20° ~798 mm; 25° ~797 mm; 30° ~752 mm

Parametrii mecanici și de montaj

• Destinat montajului în orientarea arătată în instrucțiuni (stâlpii sunt plasați pe axa nord-sud conform desenelor de montaj)
• Posibilitate de fundație: înfipt în sol la o adâncime minimă de 1,5 m (recomandat) sau montaj utilizând adaptorul / sistemele de fundație descrise în instrucțiuni (sistem de rădăcină, sistem cu filet în pământ, ancorare)
• Conexiuni tipice cu șuruburi cu alte elemente: șurub cu cap hexagonal DIN933 A2-70 cu rondelă extinsă DIN9021 A2-70 și piuliță cu flanșă DIN6923 A2-70
• Compatibilitate cu elementele setului: grindă R, panele P, contravântuirile ZTT, conectorii LU, grinzile de montaj BM și adaptorul stâlp SA (conform denumirilor din instrucțiuni)
• Posibilitatea utilizării stâlpului pliabil prin montaj la adaptorul SA (detalii în detaliul D7 din instrucțiuni)
