Tabloul de distribuție AC etanș IP65 EMITER cu limitator de supratensiune AC Dehn tip 2, 20A 1-F

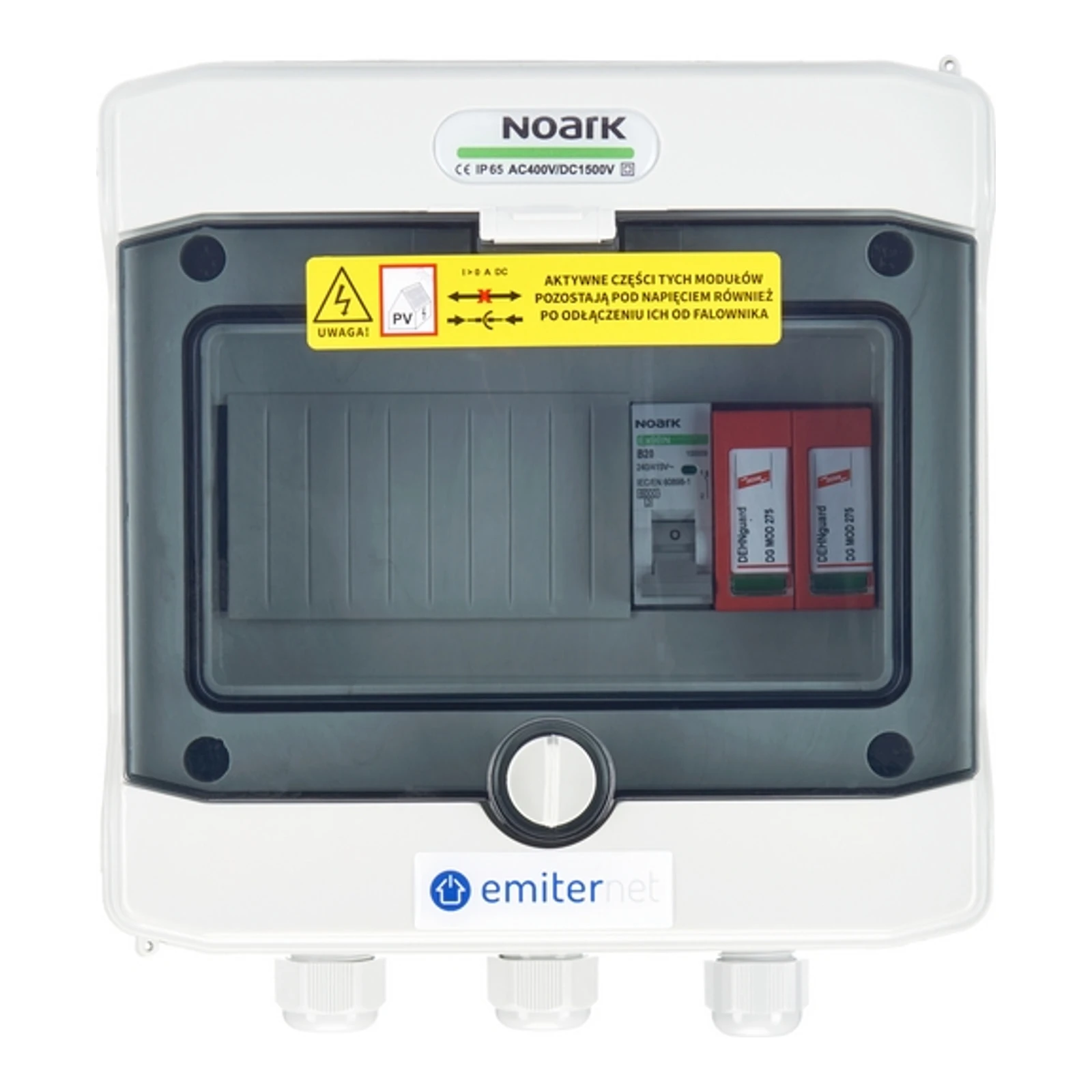

Cutia de conexiuni etanșă EMITER EM-71 AC este destinată instalațiilor fotovoltaice, oferind protecție circuitelor AC împotriva supratensiunilor. Modelul este livrat în versiune modulară, gata de conectare, echipat cu un limitator de supratensiune de tip 2 și un întrerupător de circuit monofazat de 20 A. Carcasa are un grad de protecție crescut IP65 cu uși transparente, construcția fiind adaptată pentru montajul pe suprafață.

Producător: Emiter Sp. z o.o., ul. Porcelanowa 27, 40-241 Katowice. Compania oferă carcase și cutii destinate, printre altele, instalațiilor fotovoltaice; varianta descrisă (codul producătorului EM-71 AC) este complet echipată cu componente de protecție conforme cu normele.

Parametrii electrici și echipamentele

• Limitator de supratensiune AC: DEHN DG M TNS 275, tip 2
• Tensiune nominală AC (UN): 230 / 400 V (50 / 60 Hz)
• Tensiune de lucru permanentă AC (UC): 275 V (50 / 60 Hz)
• Curentul nominal de descărcare (8/20 µs) (In): 20 kA
• Curentul maxim de descărcare (8/20 µs) (Imax): 40 kA
• Nivelul de protecție a tensiunii [L-PE]/[N-PE] (UP): <= 1,5 / <= 1,5 kV (la 5 kA: <= 1 / <= 1 kV)
• Timpul de reacție al limitatorului (tA): <= 25 ns
• Întreptor de circuit: Noark Ex9BN 1P B20, monofazat, caracteristica B, curent nominal 20 A, capacitate de conectare ICN 6 kA
• Rezistența la scurtcircuit a limitatorului cu siguranța maximă (ISCCR): 50 kArms

Parametrii mecanici și generali

• Modelul carcasei: PHS 8T
• Numărul de module: 8
• Gradul de protecție: IP65
• Clasa de protecție: II
• Rezistența la impact: IK08
• Material: material fără halogeni, reciclabil
• Uși: transparente
