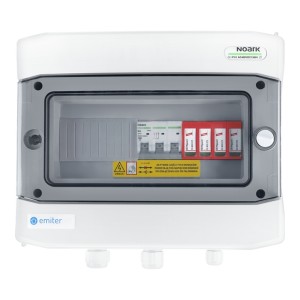

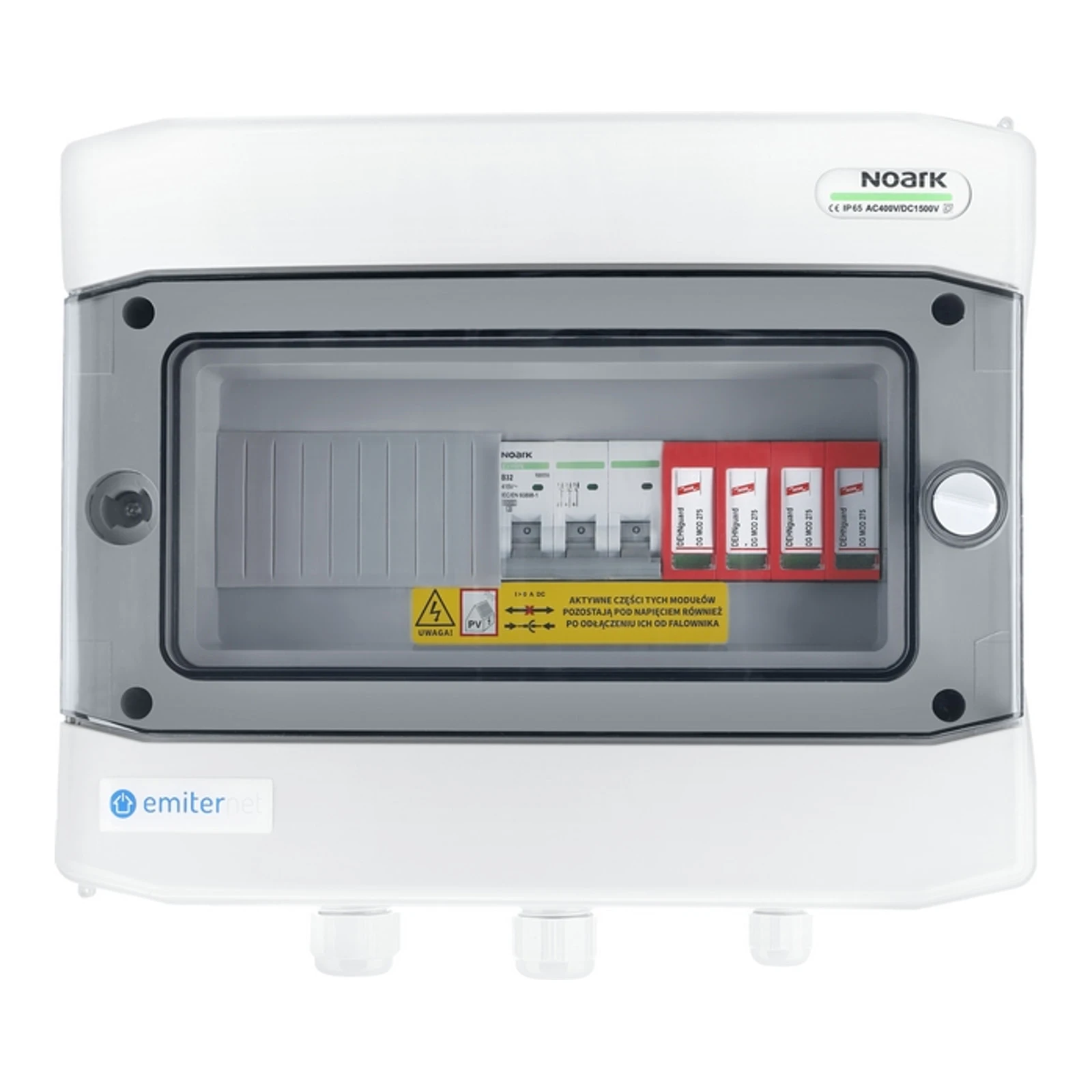

Tabloul de distribuție AC hermetic IP65 EMITER cu limitator de supratensiune AC Dehn tip 2, 32A 3-F

Tabloul de distribuție hermetic EMITER (EM-111 AC) este o cutie completă adaptată pentru instalații fotovoltaice, echipată cu un limitator de supratensiune AC de tip 2 și un întrerupător de curent trifazat de 32A. Carcasa asigură un grad ridicat de protecție IP65, uși transparente și conexiuni tabloului MC4, ceea ce o face pregătită pentru montaj pe suprafață și conectare directă la instalația PV.

Producătorul este Emiter Sp. z o.o. din Katowice — o companie care oferă soluții specializate pentru instalații electrice și fotovoltaice. În varianta livrată, au fost utilizate componente de la producători de încredere: întrerupătorul de curent Noark Ex9BN (3P B32) și limitatorul de supratensiune Dehn DG M TNS 275, ceea ce garantează conformitatea cu normele în vigoare și o fiabilitate ridicată în funcționare.

Parametrii electrici și caracteristicile esențiale ale componentelor

• Limitator de supratensiune AC: Dehn DG M TNS 275, tip 2 conform PN-EN 61643-11
• Tensiune nominală AC (UN): 230 / 400 V (50/60 Hz)
• Tensiune maximă de funcționare AC (UC): 275 V (50/60 Hz)
• Curentul nominal de descărcare (8/20 µs) (In): 20 kA; Imax: 40 kA
• Nivelul de protecție a tensiunii [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV; la 5 kA ≤ 1 / ≤ 1 kV
• Timpul de reacție (tA): ≤ 25 ns
• Întreptor de curent: Noark Ex9BN 3P B32, curent nominal 32 A, caracteristică B, număr de poli 3
• Capacitatea nominală de conectare la scurtcircuit (ICN) a întrerupătorului: 6 kA

Parametrii mecanici și execuția carcasei

• Modelul carcasei: PHS 12T
• Numărul de module: 12
• Execuție conform normelor: EN 60670-1, EN 62208
• Grad de protecție: IP65
• Clasa de protecție: II
• Tensiunea nominală de izolație (Ui): 690 V AC, 1000 V DC
• Test cu tijă incandescentă: 650°C
• Rezistența la impact: IK08
• Material: material halogen-free, reciclabil
• Caracteristici mecanice suplimentare: uși transparente, culoare albă, execuție modulară, conexiuni tabloului MC4
