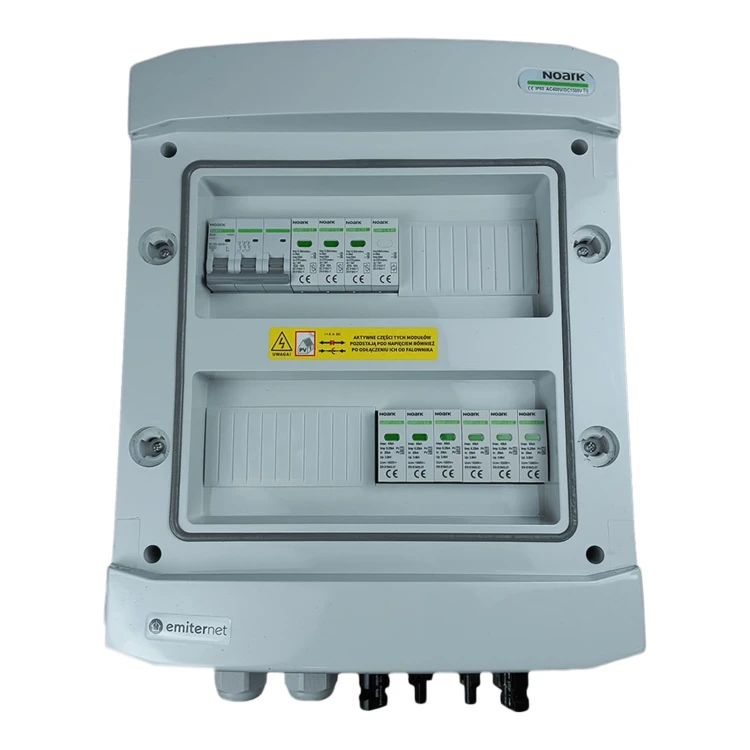

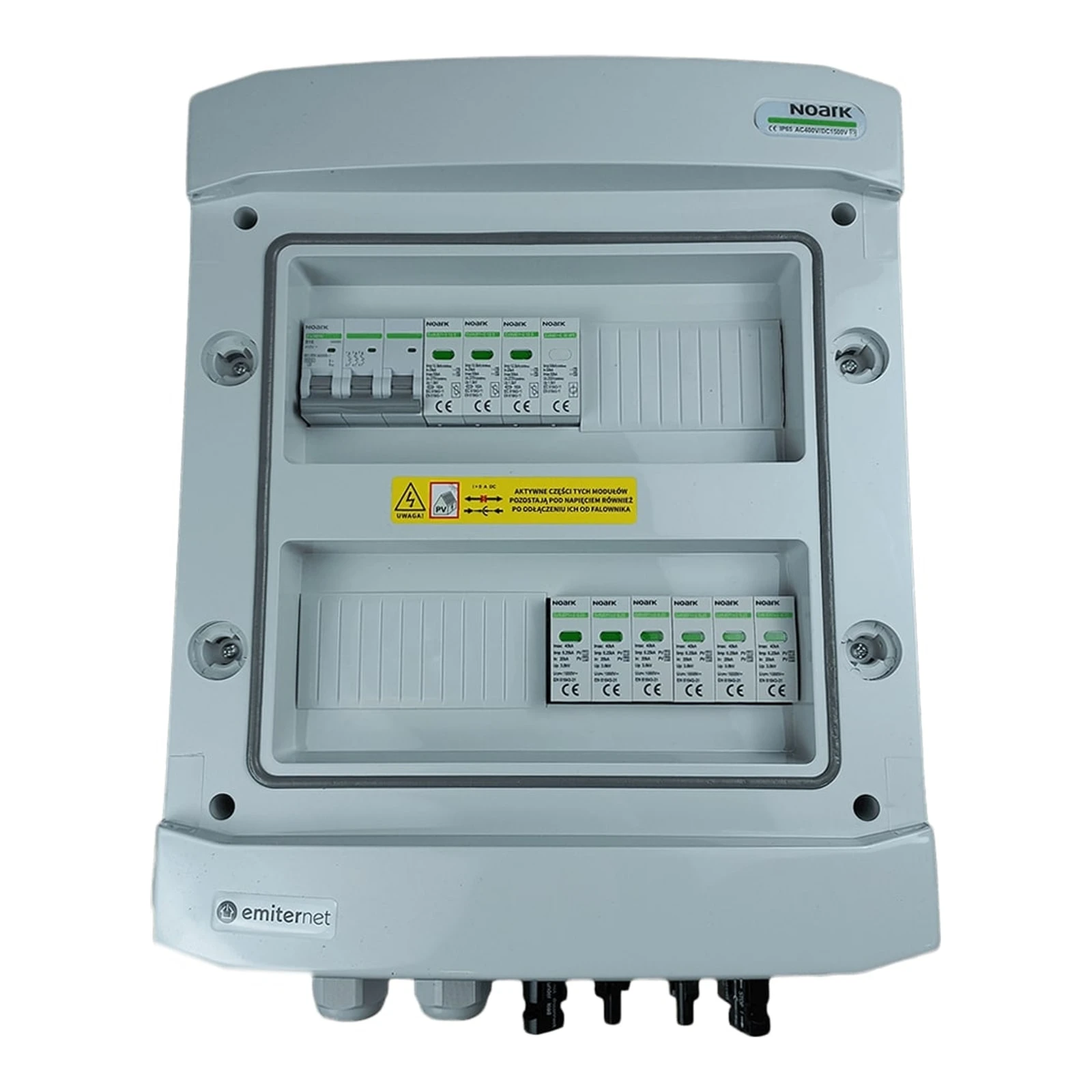

Tabloul de distribuție DCAC hermetic IP65 EMITER cu limitator de supratensiune DC Noark 1000V tip 1+2, 2 x șir PV, 2 x MPPT \/\/ limitator AC Noark tip 1+2, 16A 3-F

EM-92N DCAC este un tabloul de distribuție hermetic, modular, destinat instalațiilor fotovoltaice, destinat alimentării invertorilor și protecției împotriva efectelor scurtcircuitelor, suprasarcinilor și supratensiunilor atât pe partea de curent continuu (DC), cât și pe cea de curent alternativ (AC). Dispozitivul este pregătit pentru conectare, adaptat pentru montaj pe suprafață și protejează instalația PV prin utilizarea elementelor de protecție clasice de tip 1+2.

Producător: EMITER — producător polonez de tablouri de distribuție și carcase. Varianta prezentată EM-92N DCAC este echipată cu componente de protecție de la Noark (limitatoare de supratensiune și întrerupător de curent), ceea ce garantează conformitatea cu standardele internaționale și o calitate înaltă a execuției. Documentația tehnică a produsului este datată 2024-03-06.

Parametrii electrici selectați

• Intrări/ieșiri șir PV: 2 | 2
• Limitator de supratensiune DC (SPD): Noark Ex9UEP1+2 6.25(R) 3P 1000, protecție PV T1+T2 (Clasa I+II, Tip 1+2), cartuș MOV (varistor)
• Tensiunea maximă de funcționare UCPV: +→PE, −→PE 1000 V; +↔− 1000 V
• Curentul nominal de descărcare In (8/20 µs): 20 kA; Curentul maxim de descărcare Imax (8/20 µs): 40 kA
• Curentul de impuls Iimp (10/350 µs): +→PE / −→PE 6.25 kA; +↔− 6.25 kA
• Nivelul de protecție a tensiunii Up la In: 3.8 kV (pentru +→PE, −→PE și +↔−)
• Curentul de scurgere la UREF DC: < 50 µA; la UREF AC: < 1 mA
• Curentul maxim de scurtcircuit ISCPV: 1000 As
• Tipul sistemului DC: LV DC, sistem PV neîmpământat; Numărul de porturi SPD DC: 1
• Întreupătorul de curent utilizat (MCB): Noark Ex9BN 3P B16, 16 A, 3-fazat; tensiunea nominală de conectare Ue 230/415 V AC
• Limitatorul de supratensiune AC utilizat (SPD): Noark Ex9UE1+2 12.5 3PN 275, tip 1+2, Un 230 V AC, Uc 275 V AC (L‑N) / 255 V AC (N‑PE), curentul maxim de impuls Iimp 12.5 kA pe pol (până la 50 kA pe pol opțional), Imax 50 kA pe pol, Up la In ~1.5 kV

Parametrii mecanici

• Gradul de protecție: IP65 (montaj posibil în exterior)
• Execuție: modular, montaj pe suprafață
• Model carcasă: PHS 24 T
• Numărul de câmpuri: 24
• Dimensiunile carcasei (L | l | h): 144.00 mm | 320.00 mm | 384.00 mm (fără mufe și MC4)
• Greutatea: 5.53 kg
• Material: material fără halogeni, rezistent la UV; rezistență la impact IK08; test cu tijă incandescentă 650°C
• Temperatura de funcționare: -25°C – +60°C
• Clasa de protecție: II
• Garanție: 5 ani
