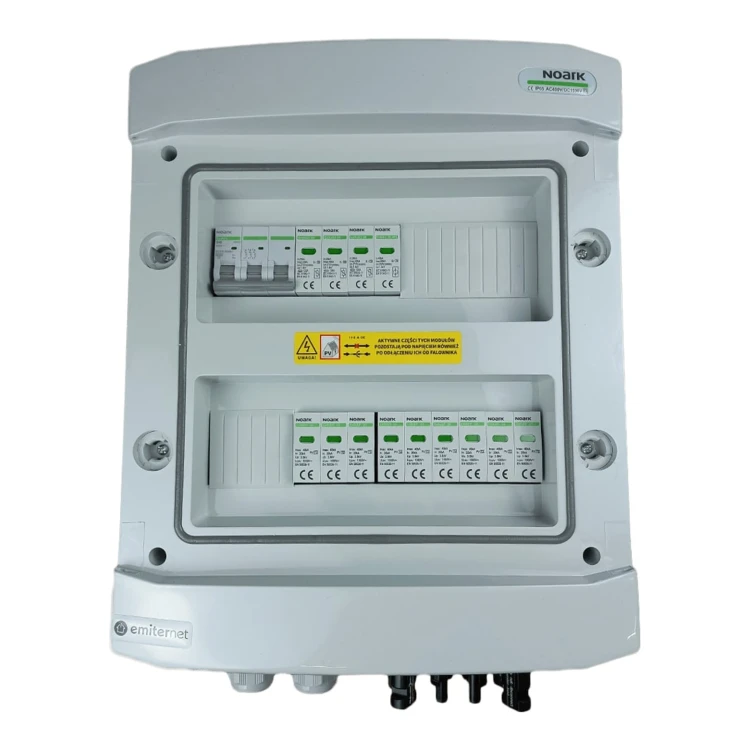

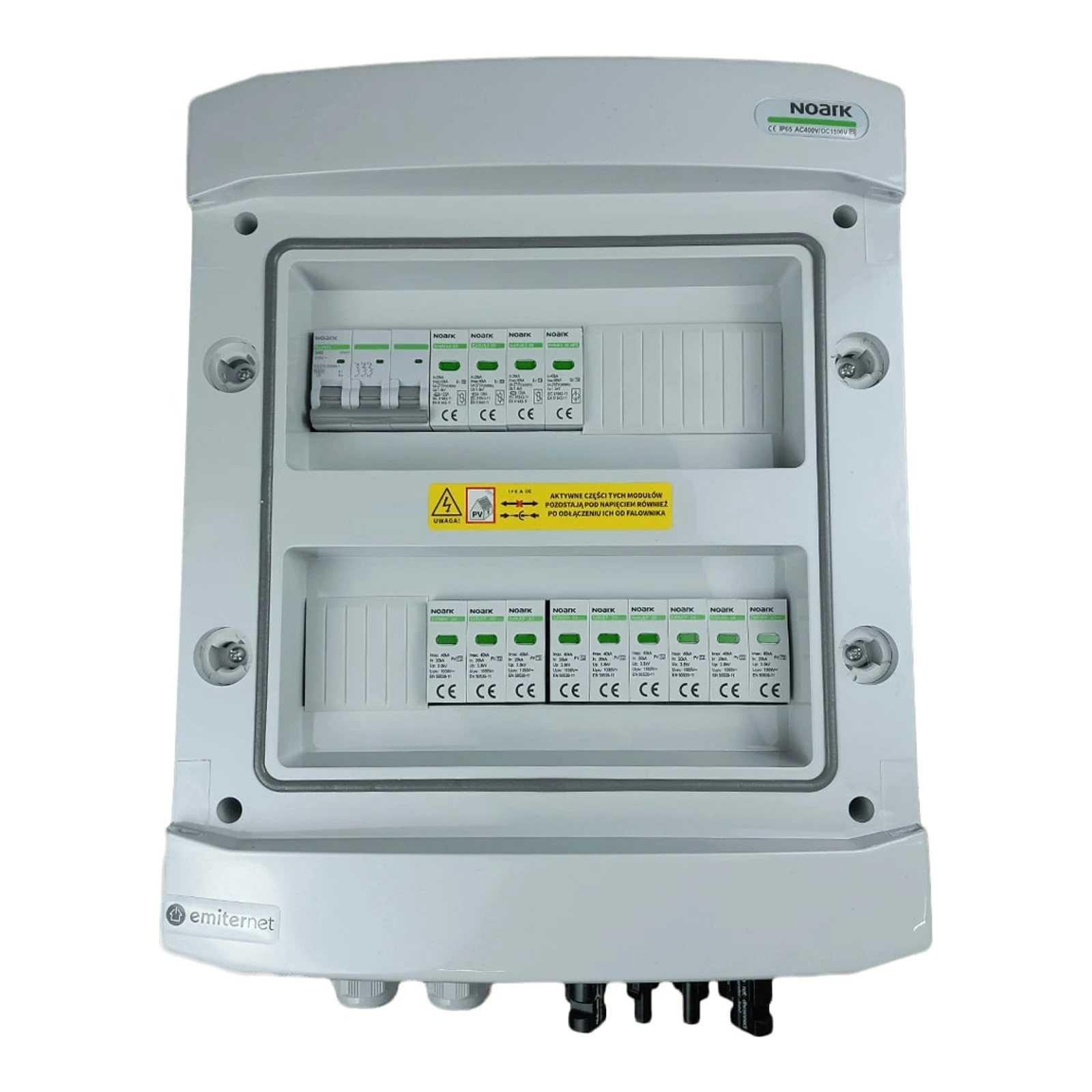

Tabloul de distribuție DCAC hermetic IP65 EMITER cu limitator de supratensiune DC Noark 1000V tip 2, 3 x șiruri PV, 3 x MPPT \/\/ limitator AC Noark tip 2, 40A 3-F

Tabloul de conexiune EM-149N DCAC este o carcasă modulară, gata de conectare, destinată alimentării invertoarelor fotovoltaice. Dispozitivul protejează instalația PV împotriva efectelor scurtcircuitelor și suprasarcinilor și asigură protecție la supratensiune pe partea DC și AC, permițând conectarea a trei șiruri PV și a trei ieșiri (3 | 3).

Producător: EMITER – companie poloneză care produce tablouri de distribuție și carcase electrice. Modelul utilizează componente Noark (limitatoare de supratensiune și întrerupător automat), conforme cu standardele europene (printre altele EN 50539-11, EN 61643-11, IEC/EN 60898-1, IEC/EN 60947-2).

Parametrii electrici selectați

• Număr de intrări/ieșiri de șir PV: 3 | 3
• Limitator de supratensiune DC (SPD): Noark Ex9UEP 20(R) 3P 1000, tip T2 (clasa II, C, T2), Un = 1000 V
• Parametrii limitatorului DC: In (8/20 µs) = 20 kA, Imax (8/20 µs) = 40 kA, Itotal = 40 kA, UOC max = 905 V, nivel de protecție Up la In = 3.8 kV
• Întrerupător automat (MCB): Noark Ex9BN 3P B40, 40 A, 3 poli, caracteristica B
• Limitator de supratensiune AC (SPD): Noark Ex9UE2 20 3PN 275, tip 2 (clasa II, C, T2), Un = 230 / 400 V AC
• Parametrii limitatorului AC: In (8/20 µs) = 20 kA pe pol, Imax = 40 kA pe pol, Uc = 275 V AC
• Izolație și tensiuni: tensiune nominală de izolație Ui = 400 V AC, 1500 V DC
• Curent maxim de scurtcircuit PV: ISCPV = 1000 As
• Interval de temperatură de funcționare: -25°C – +60°C

Parametrii mecanici

• Model carcasă: PHS 24 T
• Număr de module: 24
• Dimensiuni (adânc. | lăț. | înălț.): 144.00 mm | 320.00 mm | 384.00 mm
• Greutate: 6.09 kg
• Grad de protecție: IP65 (montaj exterior posibil)
• Clasa de protecție: II
• Rezistență mecanică și material: rezistență la impact IK08; material plastic fără halogeni, rezistent la radiațiile UV
• Norme aplicabile: execuție conformă cu EN 60670-1, EN 62208
