Tabloul de distribuție – NOARK – SHP-232 AC

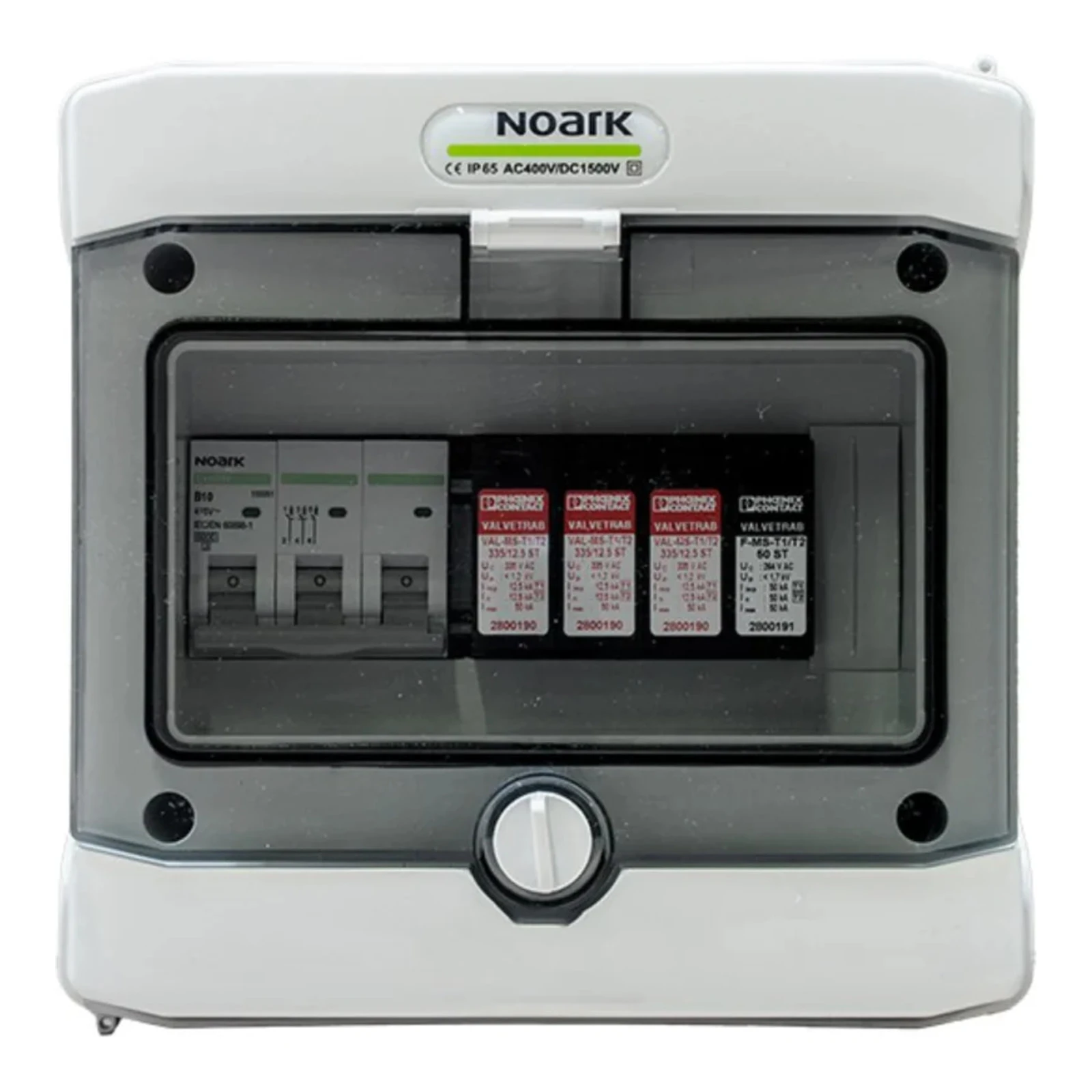

Tabloul de distribuție SHP-232 AC este un modul, gata de montaj, destinat alimentării invertoarelor fotovoltaice pe partea AC. Dispozitivul asigură protecție împotriva efectelor scurtcircuitelor și suprasarcinilor, precum și protecție împotriva efectelor supratensiunilor și descărcărilor directe și indirecte pe partea AC; datorită gradului de protecție IP65, este potrivit pentru instalații exterioare.

Producător: KENO (Polonia) — fișa tehnică descrie execuția tabloului de distribuție fabricat de producătorul polonez KENO; în tabloul de distribuție s-a utilizat protecția împotriva suprasarcinilor / întrerupătorul de curent Noark Ex9BN 3P B16, precum și limitatorul de supratensiune de la Phoenix (VAL-MS-T1/T2 335/12.5/3+1).

Parametrii electrici și tehnici

• Limitator de supratensiuni (AC): Phoenix VAL-MS-T1/T2 335/12.5/3+1, tip EN T1/T2, clasa de test IEC I/II
• Întreptător de curent (MCB): Noark Ex9BN 3P B16, caracteristica B, 16 A, 3-polar
• Tensiunea operațională nominală Ue: 230/415 V AC
• Tensiunea de izolație nominală Ui: 400 V AC, 1500 V DC
• Curentul de sarcină nominal (SPD): IL = 80 A
• Curentul de descărcare nominal In (8/20 µs): L–N = 12,5 kA; L–PE = 12,5 kA; N–PE = 50 kA; Imax = 50 kA
• Curentul total de descărcare: Itotal (8/20 µs) = 50 kA; Itotal (10/350 µs) = 50 kA
• Timpul de reacție SPD: tA (L–N) ≤ 25 ns; tA (L–PE) ≤ 100 ns; tA (N–PE) ≤ 100 ns
• TOV (rezistență): pentru Ut (L–N) 415 V AC (5 s / mod de rezistență), 457 V AC (120 min / defect sigur); pentru Ut (N–PE) 1200 V AC (200 ms / rezistență)

Parametrii mecanici

• Model carcasă: PHS 8 T
• Numărul de module: 8
• Dimensiuni (fără mufe și MC4): Lungime × Lățime × Înălțime = 120.00 × 202.00 × 201.00 (unități în mm)
• Greutate: 1.740 kg
• Grad de protecție: IP65 (posibilitate de montaj exterior)
• Clasa de protecție: II
• Rezistență la impact: IK08
• Rezistență UV: DA
• Material: material reciclabil, fără halogeni
• Interval de temperatură de funcționare: -25°C până la +60°C
